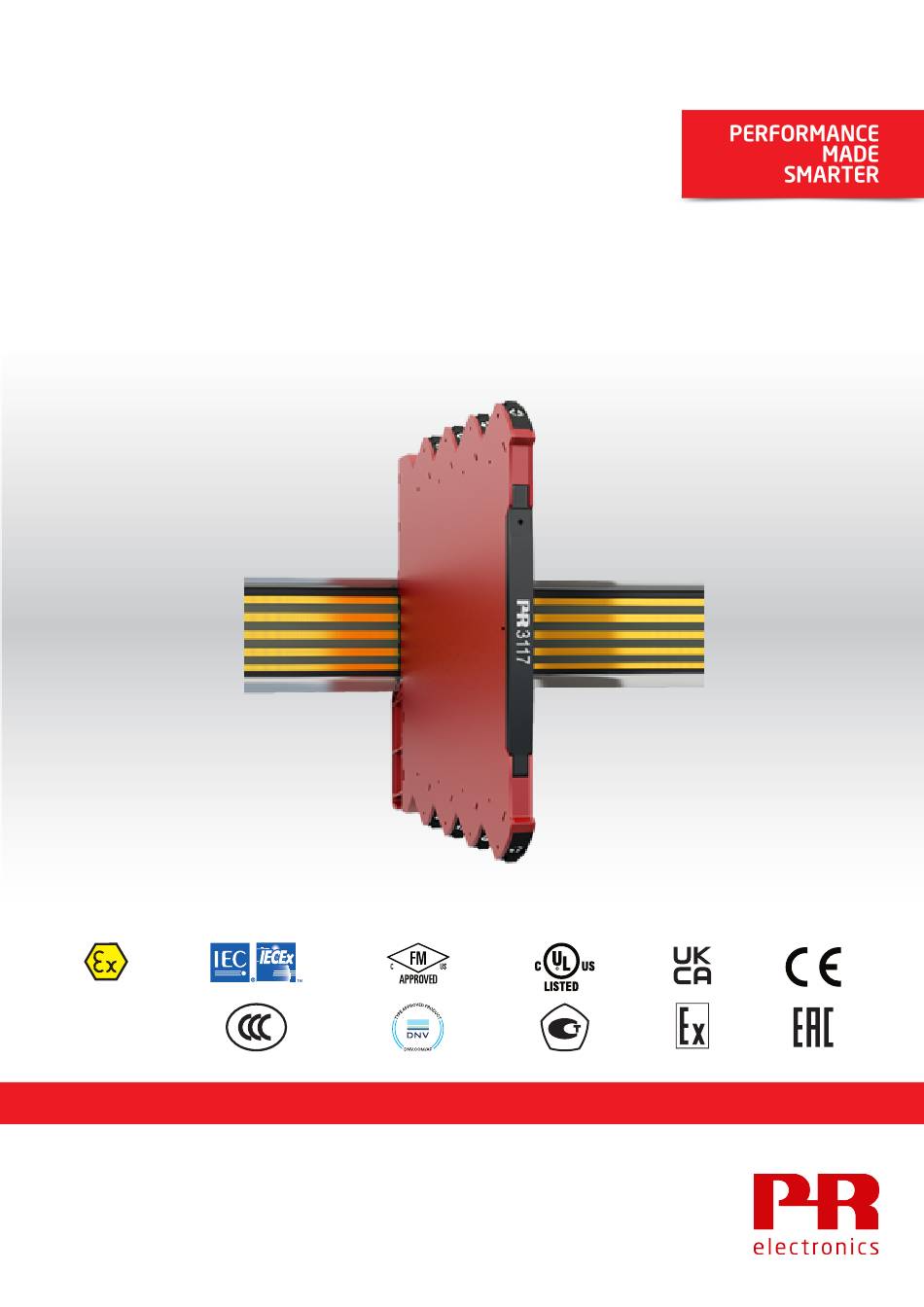

- Page 1 Manuel de produit 3117 Convertisseur isolé bipolaire ZONE 2 Zone 2 ZONE 2 / DIV 2 TEMPÉRATURE INTERFACES S.I. INTERFACES DE COMMUNICATION UNIVERSEL ISOLATION AFFICHEURS N o . 3 1 1 7 V 1 0 4 - F R À p a r t i r d u n ° d e s é r i e : 1 8 1 8 4 5 0 2 5...
- Page 2 6 gammes de produits pour répondre à tous vos besoins Performants individuellement, inégalés lorsqu’ils sont associés Grâce à nos technologies innovantes et brevetées, nous améliorons et simplifions le conditionnement des signaux. Nos produits se déclinent en six gammes, composées de nombreux modules analogiques et numériques couvrant plus d’un millier d’applications en automatisation industrielle.
-
Page 3: Table Des Matières
Sommaire Avertissement ..............Signification des symboles ... -
Page 4: Avertissement
PR electronics 3117 Convertisseur isolé bipolaire Avertissement Avertissement AVERTISSEMENT Cet appareil est conçu pour pouvoir effectuer des raccordements à des tensions électriques dangereuses. Ignorer cet avertissement peut donner lieu à des blessures corporelles ou des dommages mécaniques graves. Pour éviter tout risque d’électrocution et d’incendie, merci de respecter les consignes de sécurité et les instructions figurant dans le manuel de produit. -
Page 5: Signification Des Symboles
PR electronics Signification des symboles 3117 Convertisseur isolé bipolaire Signification des symboles Triangle avec un point d’exclamation : Avertissement / Exigence. Situations potentiellement mortelles. Attention ! Lire ce manuel avant l’installation et la mise en service de cet appareil afin d’éviter des incidents pouvant causer des dommages corporels ou des dégâts mécaniques... -
Page 6: Consignes De Sécurité
Si vous avez un doute quelconque quant à la manipulation du module, veuillez contacter votre distributeur local ou contacter PR electronics A/S sur www.prelectronics.com. Le montage et le raccordement du module doivent être conformes à la législation nationale en vigueur relative au matériel électrique, par exemple, diamètres des fils, fusibles de protection et implantation des modules. -
Page 7: Installation
PR electronics Installation 3117 Convertisseur isolé bipolaire Installation Montage / démontage du système 3000 Montage sur rail DIN (fig. 1) Démontage du rail DIN (fig. 2) Clipsez le module sur le rail DIN. Tout d’abord, veillez à démonter les connecteurs où règnent des tensions dangereuses. Déplacez le verrou inférieur pour dégager le module du rail. -
Page 8: Montage Sur Rail Din / Rail D'alimentation
PR electronics 3117 Convertisseur isolé bipolaire Installation Montage sur rail DIN / rail d’alimentation Le dispositif peut être monté sur rail DIN ou sur un rail d’alimentation. Butée de maintien Les modules d’alimentation peuvent être montés conformément aux exigences du client. -
Page 9: Marquage
PR electronics Installation 3117 Convertisseur isolé bipolaire Marquage La face avant du dispositif dispose d’un espace réservé à la mise en place d’une étiquette à clipser. L’espace réservé mesure 5 x 7,5 mm. Les étiquettes du système Multicard de Weidmüller, type MF 5/7,5, sont appropriées. -
Page 10: Alimentation Flexible
PR electronics 3117 Convertisseur isolé bipolaire Installation Alimentation flexible Les spécifications techniques précisent la puissance maximale requise à des valeurs nominales de fonctionnement, p. ex. tension d’alimentation 24 V, température ambiante 60°C, charge 600 Ω et sortie courant 20 mA. Des fusibles de protection externes peuvent être requis en fonction de la source d’alimentation sélectionnée. -
Page 11: Caractéristiques Produits
PR electronics Caractéristiques produits 3117 Convertisseur isolé bipolaire Caractéristiques produits • Conversion de signaux de process en tension ou courant bipolaire en signaux de sortie unipolaires • Sortie : Courant et tension • Excellente précision, meilleure que 0,05% de l’échelle configurée •... -
Page 12: Connexions
PR electronics 3117 Convertisseur isolé bipolaire Connexions Connexions Entrée Entrée Sortie Sortie courant tension tension courant (±) (±) Entrée Sortie Alimentation 24 Vcc nom. Alimen- (16,8...31,2 Vcc) tation Pas de connexion Rail, alimentation + Connexions vers le rail d’alimentation Rail, Alimentation -... -
Page 13: Caractéristiques
Isolateur / convertisseur bipolaire Alimentation par rail / par borniers Alimentation par borniers : -N Exemple : 3117-N (isolateur / convertisseur bipolaire, alimenté par borniers) Accessoires 9404 = Butée de maintien pour rail d’alimentation 9421 = Alimentation Accessoires pour les modules alimentés par le rail 3405 = Connecteur d’alimentation... -
Page 14: Spécifications D'entrée Et De Sortie
PR electronics 3117 Convertisseur isolé bipolaire Caractéristiques MTBF, selon IEC 61709 (SN29500) ....> 241 ans Dynamique du signal, entrée / sortie.... - Page 15 PR electronics Caractéristiques 3117 Convertisseur isolé bipolaire Homologations c UL us, UL 61010-1 ......E314307 DNV, Ships & Offshore ..... . .
-
Page 16: Programmation
PR electronics 3117 Convertisseur isolé bipolaire Programmation Programmation Configuration par commutateurs DIP Les modules applicables sont configurables par commutateurs DIP. Les commutateurs sont situés sur le côté du module et peuvent être ajustés avec un petit tournevis ou un outil similaire. -
Page 17: Fonctionnement Et Dépannage
PR electronics Fonctionnement et dépannage 3117 Convertisseur isolé bipolaire Fonctionnement et dépannage Les appareils de la série 3000 offrent de multiples fonctionnalités pour faciliter l’utilisation et le dépannage. La surveillance de l’état de fonctionnement est facilitée grâce aux LED frontales. LED frontale indicatrice d’état Alimentation - vert Modèle d’indicateur... -
Page 18: Instructions D'installation
PR electronics 3117 Convertisseur isolé bipolaire Instructions d’installation Instructions d’installation Installation UL N’utilisez que de conducteurs de cuivre 60/75°C. Taille des fils ...... -
Page 19: Historique Du Document
PR electronics Historique du document 3117 Convertisseur isolé bipolaire Historique du document La liste ci-dessous vous indique les notes de révisions de ce document. ID. rév. Date Notes 1801 Ajout du modèle 3117-N. Ajout des caractéristiques de puissance consommée maximum et de puissance dissipée. -
