4
7a
OUT1
7b
7c

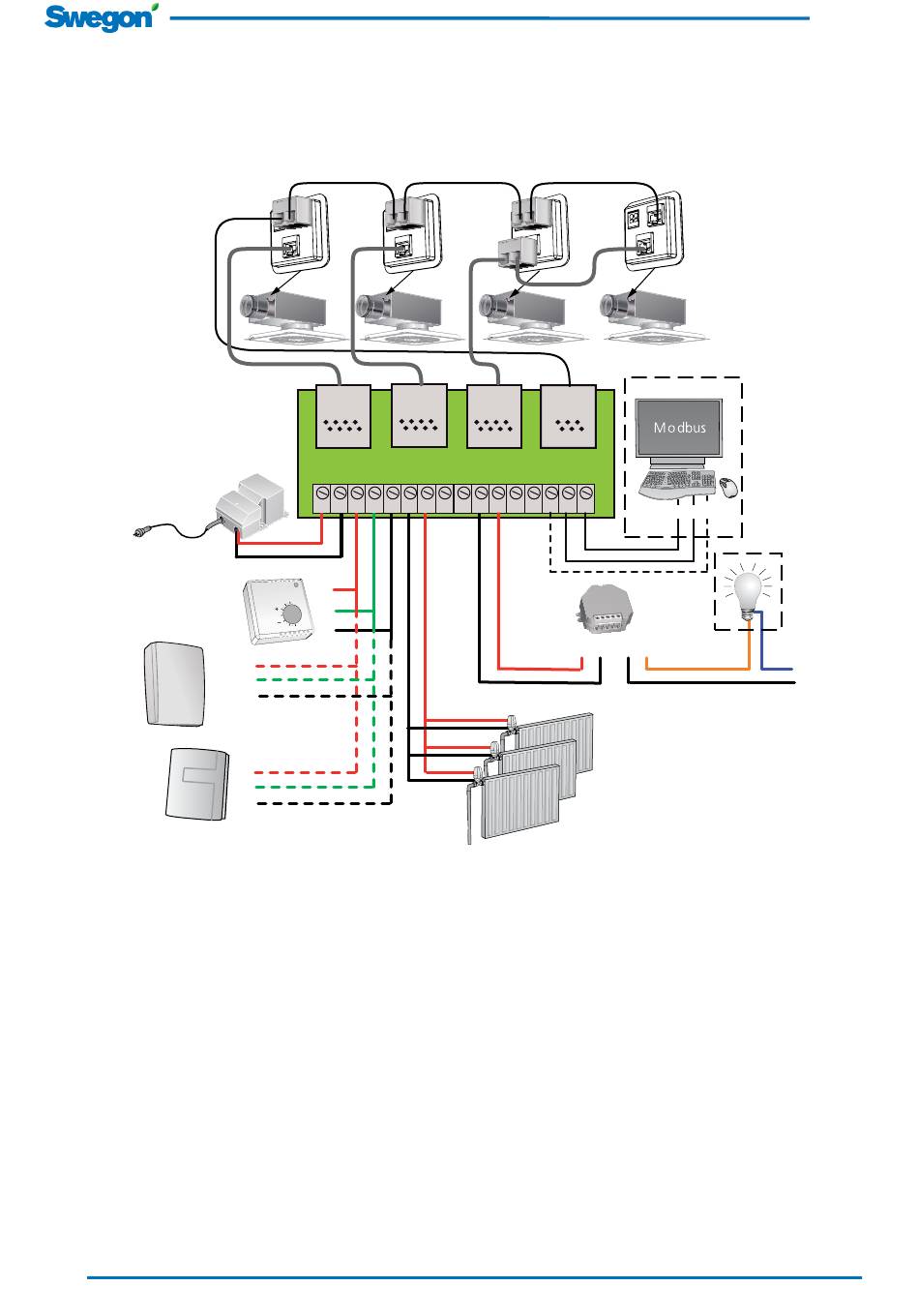

Figure 7. Connexion des diffuseurs esclaves et des accessoires.
1. Diffuseur ADAPT Master, unité maître
2. Diffuseur ADAPT Slave, unité esclave
3. CONNECT Adapt, conn. terminal
4. POWER Adapt, transformateur 230-24 V AC
5. LINK Adapt 5 m (câble RJ45)
6. LINK Modbus 5 m (câble RJ12)
7a. TUNE Temperature (1 VA)
7b. DETECT Quality (Version de chambre, sans affichage - Q0: 1 VA.
Version de chambre, avec affichage Q1 et
version gaine - Q2: 3 VA)
7c. DETECT RH, capteur d'humidité (1 VA)
8. ACTUATOR, régulation de radiateur (max 3 vannes de 6 VA)
9. ADAPT Relay, relais pour l'éclairage
10. Câblage du système de régulation principal (Modbus RTU)
11. SPLIT Link RJ45
12. SPLIT Modbus RJ12, longueur max., 10 m
*)
Un seul des accessoires mentionnés au paragraphe 7 peut être
connecté à la fois dans une installation.
4
Sous réserve de modifications sans avis préalable.
6
12
12
1
5
3
20
Master
Slave
1
2
3 4
5
5
1
6
G
G0
1
3
2
6
12
11
2
2
5
5
6
21
22
23
Slave
Modbus
6
7
8
9 10 11 12 13 14 15 16
A1 A2 1 3
8
20150225
6
5
2
10
- + C
9
www.swegon.com
