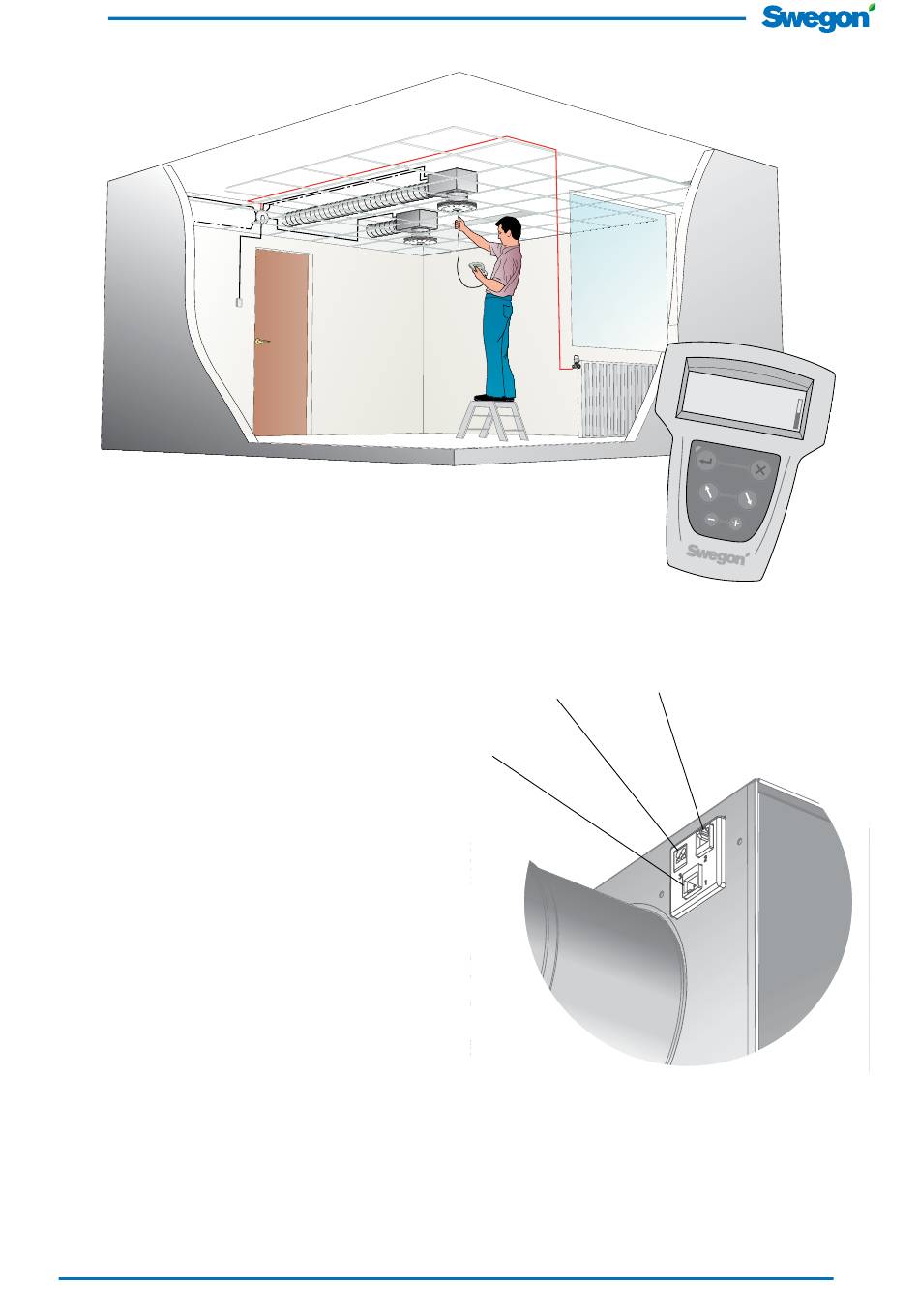

Figure 5. Mise en service par TUNE Adapt.
Connexions électriques
Toutes les connexions électriques sont raccordée sur le boîtier
de connexion CONNECT Adapt, qui fait partie du diffuseur
maître. Le diffuseur esclave se connecte par le câble LINK
Adapt (RJ45) (fourni) vers ses contacts esclaves respectifs.
Lorsque plus de 2 diffuseurs esclaves sont installés, un SPLIT
Link Adapt doit être utilisé pour assurer la connexion jusqu'au
dernier diffuseur esclave. Voir Figure 7. La longueur maximale
admissible du LINK Adapt entre le boîtier de connexion et le
dernier diffuseur est de 15 m en cas d'utilisation d'un SPLIT
Link Adapt. Lorsque le diffuseur ADAPT doit être connecté à
une communication Modbus, utiliser un câble LINK Modbus
(RJ12). La longueur maximale admissible du SPLIT Link
Modbus entre le boîtier de connexion et le dernier diffuseur
est de 10 m. Pour des installations sur de longues distances,
utiliser des doubles éléments CONNECT Adapt. Les câbles et
contacts sont tous différents, de sorte qu'il est impossible de
les confondre ou de se tromper dans les raccordements.
Données électriques
ADAPT est alimenté en électricité via le boîtier de connexion.
Voir le schéma de câblage (figure 7) ou le schéma corre-
spondant dans l'application « Swegon Templates », avec les
détails de l'installation spécifique. Il est important de sélec-
tionner des câbles d'une section adéquate, des transforma-
teurs d'une puissance adaptée et des câbles d'alimentation
de longueur correcte. Pour cela, utiliser par exemple l'outil de
dimensionnement des câbles et du transformateur « Cable
and Transformer Design », téléchargeable sur www.swegon.
com (logiciel disponible en anglais et suédois).
Tension d'alimentation
Consommation max. (seul régulateur)
Calibre de câble (seul régulateur)
Température ambiante
Sous réserve de modifications sans avis préalable.
1
Figure 6. Connexions du diffuseur.
1. Connexion pour câble LINK Adapt (RJ45)
2. Connexion pour câble LINK Modbus (RJ12).
3. Connexion 24 V directe lorsqu'aucun boîtier de connexion
24 V AC ±10 %
n'est utilisé et que le diffuseur fonctionne de manière totalement
3 VA
autonome.
0,6 A
0 °C - +50 °C
20150225
2
3
