Swegon ADAPT Colibri d Instructions D'installation Et De Maintenance

ADAPT
Installation – Équilibrage – Maintenance

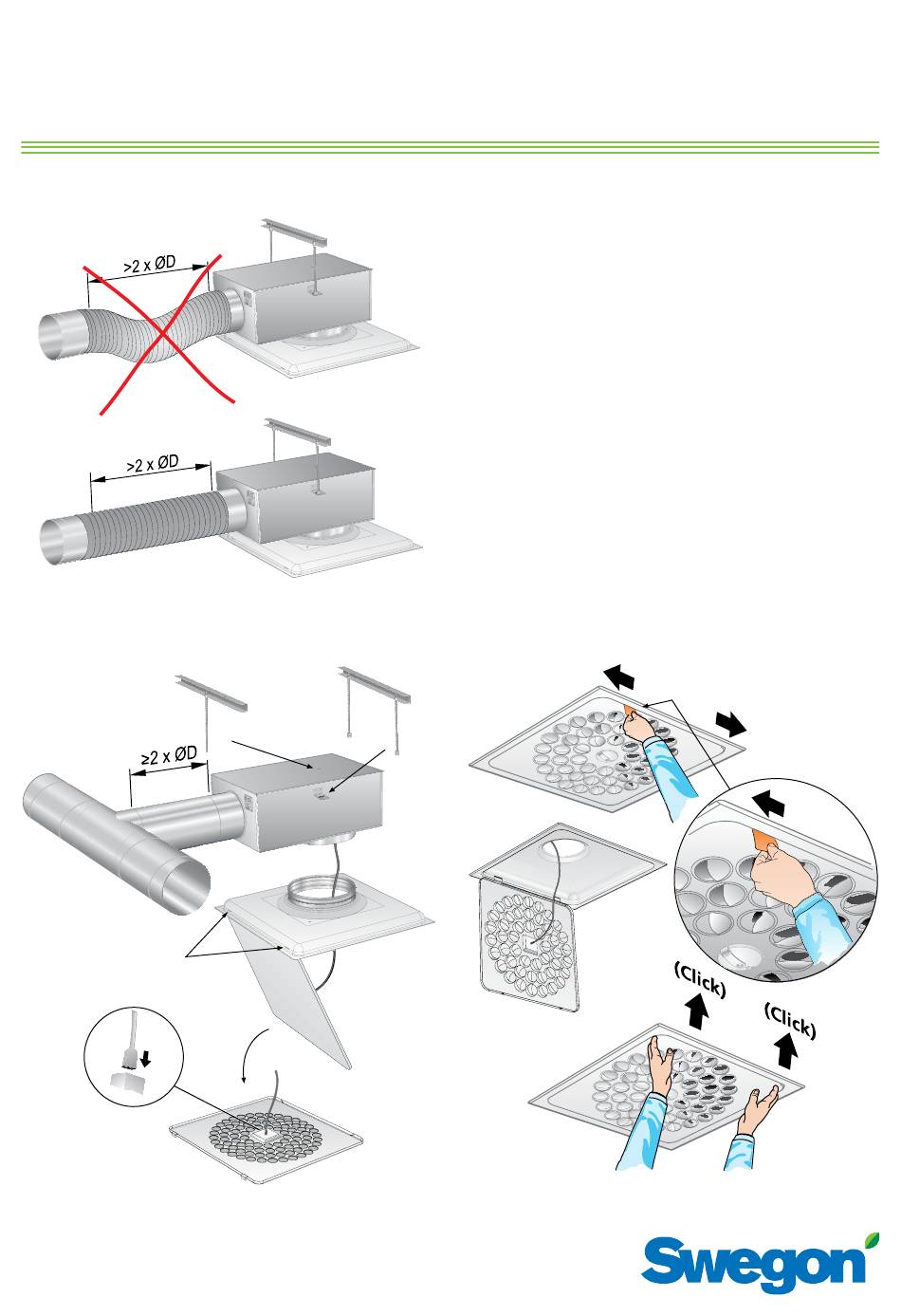

Figure 1. En cas d'utilisation d'un conduit flexible.
C
Figure 2. ADAPT Colibri, installation. Orienter le diffuseur de
manière à ce que ses charnières (C) soient dans le même sens
que l'entrée du plénum d'équilibrage.
Colibri d
TM
A B
Installation
Les conduits et l'entrée du plénum doivent tous être raccordés
avec des sections droites de même dimension, d'une longueur
> 2 * ØD. En cas d'utilisation d'un conduit flexible, il convient
de l'étirer pour qu'il soit le plus droit possible (voir figure 1).
1. Le plénum d'équilibrage peut être suspendu au plafond
et raccordé à un circuit de gaines. Utiliser les suspen-
sions de type A ou B, voir figure 2.
2. Enfoncer le diffuseur ADAPT Colibri dans la sortie du
plénum d'équilibrage et le fixer à l'aide de vis ou de rivets.
Orienter le diffuseur de manière à ce que ses charnières (C,
figure 2) soient dans le même sens que l'entrée du plénum
d'équilibrage. Ajuster si nécessaire les tiges de suspen-
sion du plénum d'équilibrage pour que le diffuseur soit
contre le plafond ou la structure du plafond suspendu.
3. Retirer la grille du diffuseur d'air selon le principe
d'Accès rapide (voir figure 3).
4. Brancher le diffuseur d'air au contact approprié de la
partie supérieure de la grille.
5. Relever la grille pour fermer le diffuseur.
Figure 3. Accès rapide.
20150225
1
