Conversion (remplacement d'une lampe Sola 300 par une lampe plafonnière Polaris 50)
Conversion (remplacement d'une lampe Sola 300 par une lampe
plafonnière Polaris 50)
Installation sans faux-plafond (pose
directe)

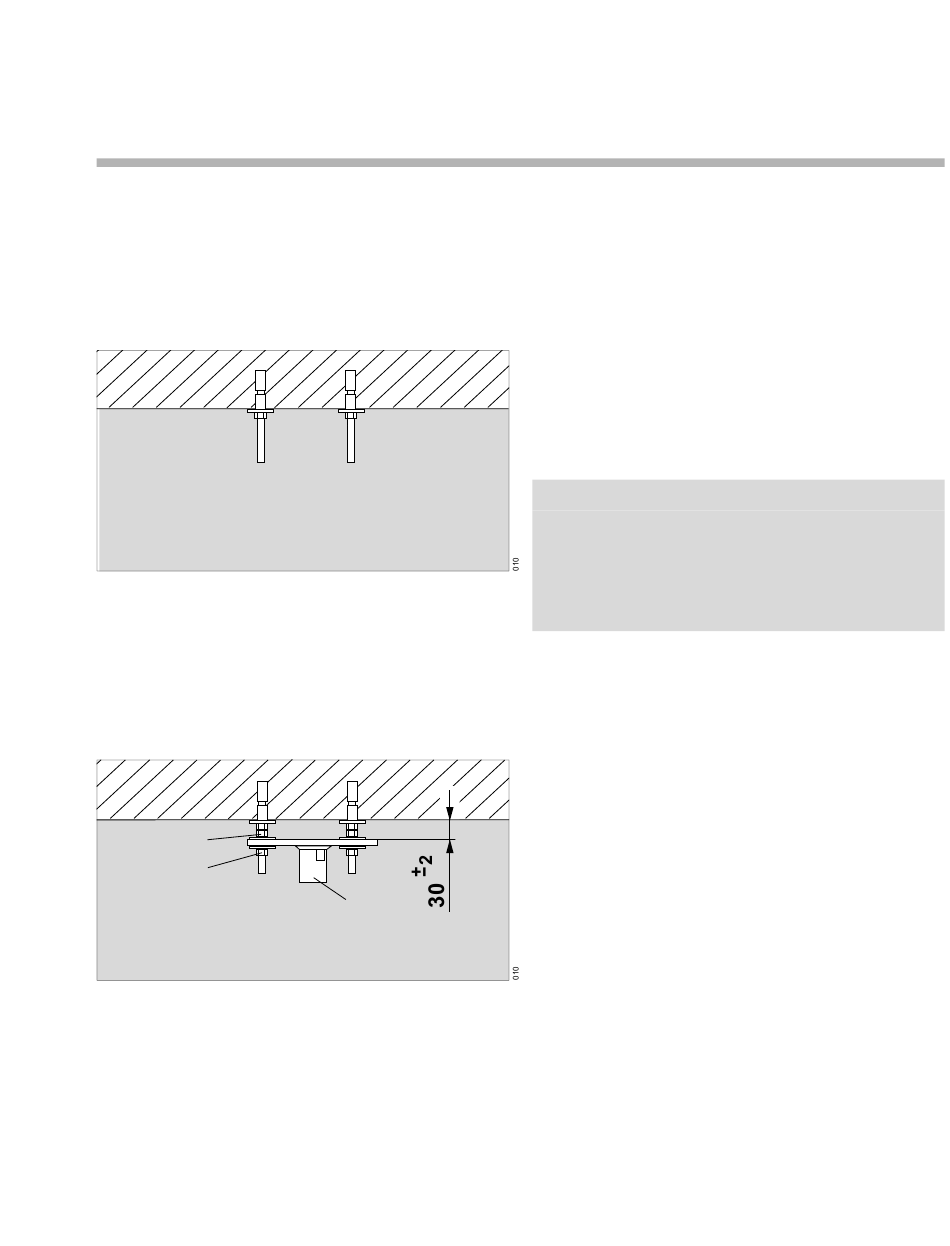

Démontage de la lampe Sola 300
A
Retirer les composants de la lampe Sola 300, à
l'exception des 3 vis d'ancrage (A) du plafond.
Le palier de plafond de la lampe plafonnière
Polaris 50 est fixé sur ces vis d'ancrage.
Installation de la lampe plafonnière Polaris 50
A
B
1 Visser un écrou (A) sur chaque vis d'ancrage.
Distance jusqu'au plafond 30±2 mm (avec la
rondelle)
2 Installer une rondelle sur chaque vis d'ancrage
et insérer simultanément le palier de plafond
(C) sur les vis d'ancrage.
Notice de montage Polaris 50 plafonnière
C
3 Poser une rondelle sur chaque vis d'ancrage et
les sécuriser sans serrer avec un écrou (B).
4 Aligner le palier de plafond à la verticale avec
un niveau à bulle numérique (90±0,2
les écrous (B).
Couple de serrage 60±5 Nm
Dans la mesure du possible, respecter la taille
des angles spécifiée et éviter d'utiliser les
tolérances dimensionnelles.
REMARQUE
Veiller à aligner le palier de plafond à la verticale
avec un niveau à bulle numérique, car c'est le
seul moyen d'ajuster correctement le système ;
sinon, les bras de pivotement risquent de dévier
de leurs positions initiales.
Effectuer les étapes suivantes conformément à
la notice d'installation et d'utilisation de la lampe
Polaris 50 (D80.041.000).
Effectuer l'installation du cache, voir "Montage
des embases" à la page 16.
o
) et serrer
13
