Installation (nouvelle installation d'une lampe plafonnière Polaris 50)
4 Aligner le tube d'écartement à la verticale avec
un niveau à bulle numérique (90±0,2
les écrous (B).
Couple de serrage 60±5 Nm
Dans la mesure du possible, respecter la taille
des angles spécifiée et éviter d'utiliser les
tolérances dimensionnelles.
REMARQUE
Veiller à aligner le tube plafonnier à la verticale
avec un niveau à bulle numérique, car c'est le
seul moyen d'ajuster correctement le système ;
sinon, les bras de pivotement risquent de dévier
de leurs positions initiales.

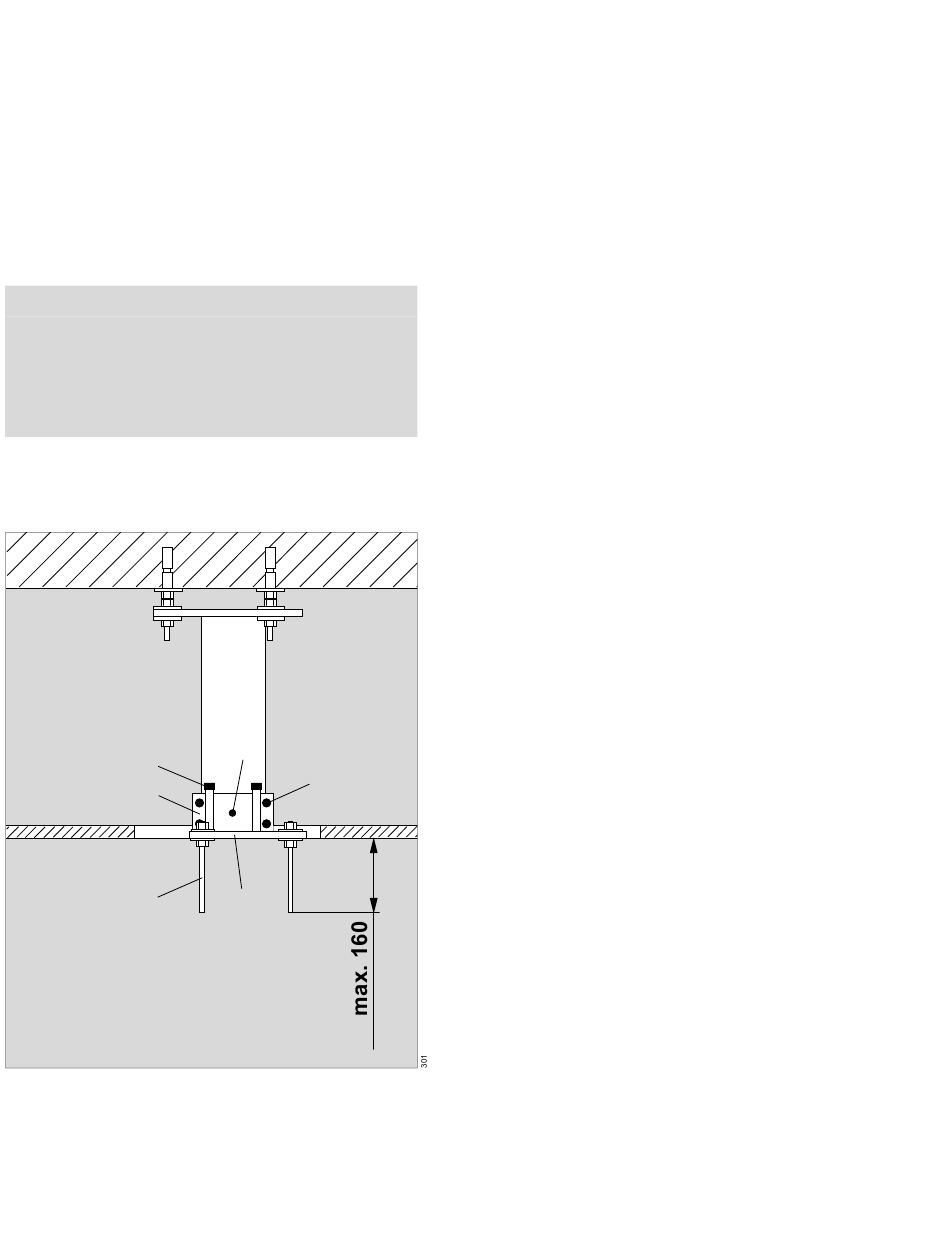

Installation de l'embase d'interconnexion sur le
tube d'écartement Ø 125 mm
B
A
F
12
o
) et serrer
E
D
C
1 Fixer le double collier de serrage (A) sans
serrer à l'embase d'interconnexion (C) à l'aide
de 4 vis M8x100 (B) et de 4 rondelles
élastiques.
2 Pousser le double collier de serrage avec
l'embase d'interconnexion sur le tube
d'écartement.
3 Aligner, si possible, le bord inférieur de
l'embase d'interconnexion avec le bord inférieur
du faux-plafond (position privilégiée pour
l'embase d'interconnexion non nécessaire).
4 Serrer le double collier de serrage sur le tube
d'écartement avec 4 vis (D).
Couple de serrage 24+2 Nm
5 Sécuriser le tube d'écartement dans le double
collier de serrage avec 4 tiges filetées (E). Pour
ce faire, percer les deux côtés du tube
d'écartement et du double collier de serrage à
l'aide du foret de 8 mm et visser les 4 tiges
filetées M8x16.
6 Fixer 3 boulons filetés M12x200 (F), en
prévoyant sur chacun 2 écrous et 2 rondelles,
sur l'embase d'interconnexion.
Les boulons filetés ne doivent pas dépasser de
plus 160 mm.
Le palier de plafond de la lampe Polaris 50 est
fixé sur ces 3 boulons filetés.
Effectuer les étapes suivantes conformément à
la notice d'installation et d'utilisation de la lampe
Polaris 50 (D80.041.000).
Notice de montage Polaris 50 plafonnière
