ATTENTION
Risque d'endommagement de l'équipement
La capacité porteuse des vis d'ancrage
renforcées peut varier.
Respecter la notice de montage du fabricant des
vis d'ancrage.
Installation sans faux-plafond (pose
directe)

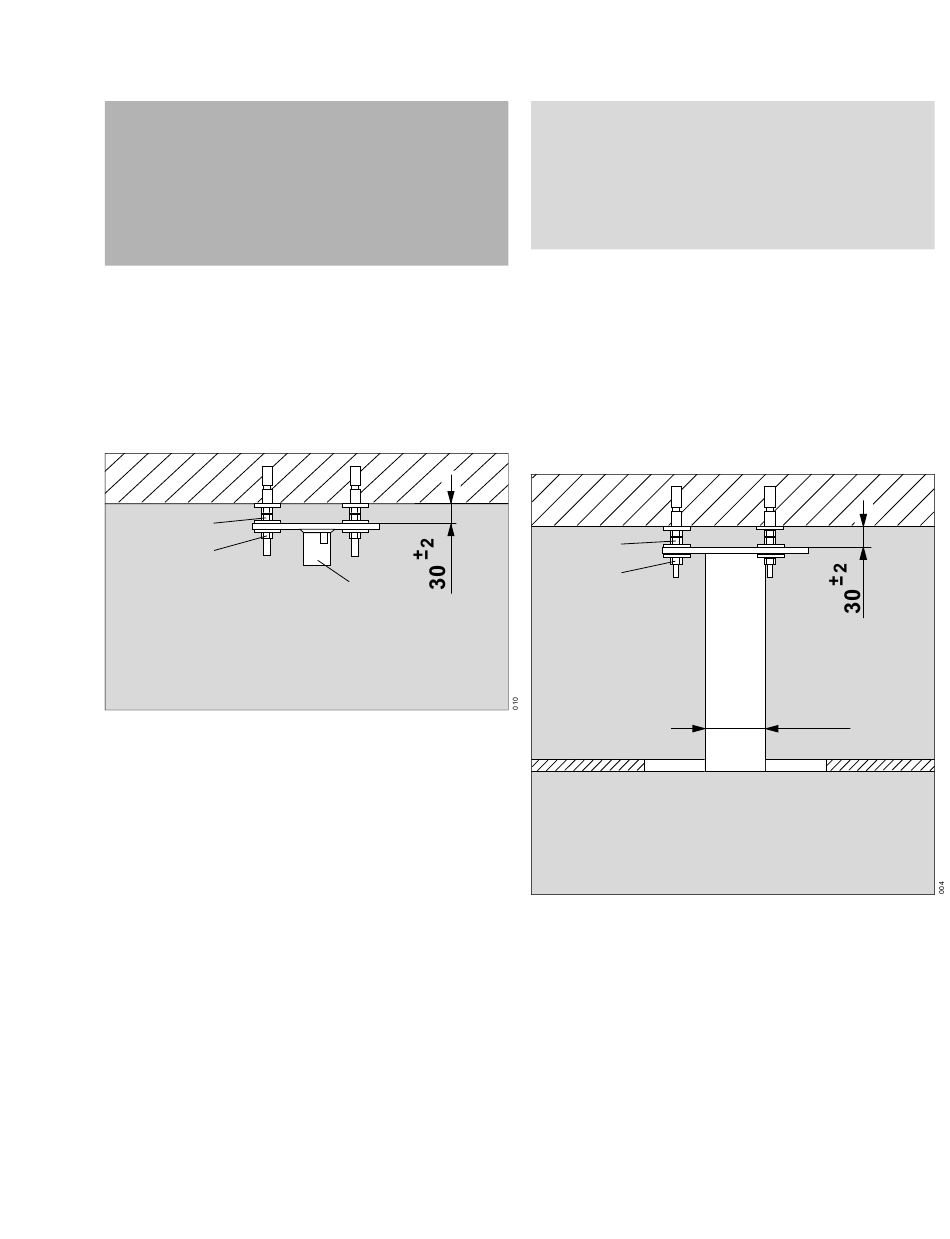

Installation du palier de plafond de la lampe
plafonnière Polaris 50
A
B
1 Visser un écrou (A) sur chaque vis d'ancrage.
Distance jusqu'au plafond de 30±2 mm (avec la
rondelle)
2 Installer une rondelle sur chaque vis d'ancrage
et insérer simultanément le palier de plafond
(C) sur les vis d'ancrage.
3 Poser une rondelle sur chaque vis d'ancrage et
les sécuriser sans serrer avec un écrou (B).
4 Aligner le palier de plafond à la verticale avec
un niveau à bulle numérique (90±0,2
les écrous (B).
Couple de serrage 60±5 Nm
Dans la mesure du possible, respecter la
grandeur des angles spécifiée et éviter d'utiliser
les tolérances dimensionnelles.
Notice de montage Polaris 50 plafonnière
Installation (nouvelle installation d'une lampe plafonnière Polaris 50)
C
o
) et serrer
REMARQUE
Veiller à aligner le palier de plafond à la verticale
avec un niveau à bulle numérique, car c'est le
seul moyen d'ajuster correctement le système ;
sinon, les bras de pivotement risquent de dévier
de leurs positions initiales.
Effectuer les étapes suivantes conformément à
la notice d'installation et d'utilisation de la lampe
Polaris 50 (D80.041.000).
Installation avec faux-plafond
Fixation du tube d'écartement Ø 125 mm
A
B
1 Visser un écrou (A) sur chaque vis d'ancrage.
Distance jusqu'au plafond de 30±2 mm (avec la
rondelle)
2 Installer une rondelle sur chaque vis d'ancrage
renforcée et insérer simultanément le tube
d'écartement sur les vis d'ancrage renforcées.
3 Poser une rondelle sur chaque vis d'ancrage et
les sécuriser sans serrer avec un écrou (B).
ø 125
11
