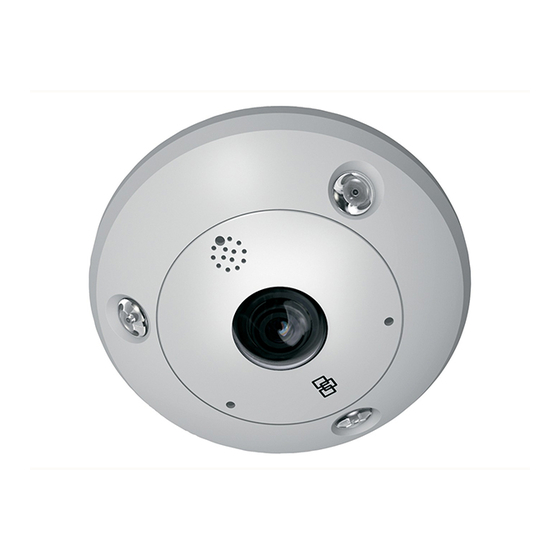

- Page 1 Manuel d’installation du support de la caméra 360° TruVision P/N 1072843A-FR • REV 1.0 • ISS 25SEP14...
- Page 2 Copyright © 2014 United Technologies Corporation Interlogix fait partie de UTC Building & Industrial Systems, une unité de United Technologies Corporation. Tous droits réservés. Marques et brevets Il est possible que les noms de marque utilisés dans ce document soient des marques commerciales ou déposées des fabricants ou fournisseurs de leurs produits respectifs.
-
Page 3: Table Des Matières
Sommaire Introduction 1 Descriptions du support 2 Boîtier arrière arrondi pour caméra 360° TruVision (TVF-BBM) 2 Boîtier arrière incliné pour caméra 360° TruVision (TVF-WBM) 2 Base pour caméra 360° TruVision (TVF-CBM) 3 Support en col de cygne pour caméra dôme TruVision (TVD-SNB) 3 Support suspendu pour caméra dôme TruVision (TVD-PPB) 3 Installation de la caméra 360°... -
Page 4: Descriptions Du Support
Déballage Vérifiez le contenu de l’emballage pour vous assurer que toutes les pièces sont présentes et en bon état. Remarque : pour des raisons de sécurité, la surface de montage doit être en mesure de supporter trois fois le poids total du support et de la caméra. Descriptions du support Boîtier arrière arrondi pour caméra 360°... -
Page 5: Base Pour Caméra 360° Truvision (Tvf-Cbm)
Base pour caméra 360° TruVision (TVF-CBM) Vis B Φ4 x 10 mm (3 pièces) Support en col de cygne pour caméra dôme TruVision (TVD-SNB) Vis à expansion Ø 10 mm (5 pièces) Vis de blocage Ø 4 mm (2 pièces) Support suspendu pour caméra dôme TruVision (TVD-PPB) Vis à... -
Page 6: Installation De La Caméra 360
Installation de la caméra 360° Montage de la caméra 360° sur un boîtier arrière arrondi 1. À l’aide des trois vis A et des chevilles, fixez le boîtier arrière au mur. Remarque : les quatre autres orifices sont destinés à un boîtier double. 2. -
Page 7: Montage De La Caméra 360° Sur Un Boîtier Arrière Incliné
Important : lors du montage de la caméra sur le boîtier arrière, assurez- vous que la mention UP est dirigée vers le haut. 6. Replacez le capot de la caméra. 7. Serrez la vis du capot de la caméra afin que ce dernier soit correctement relié... - Page 8 3. Branchez les câbles sur la caméra. 4. Vissez partiellement les trois vis B dans le boîtier arrière. 5. Reliez la caméra au boîtier arrière. Faites correspondre les trous se trouvant sur la base de la caméra avec les trois vis situées sur le boîtier arrière, puis faites pivoter la caméra afin de la positionner et de la verrouiller.
-
Page 9: Montage De La Caméra 360° Sur Un Support En Col De Cygne
Montage de la caméra 360° sur un support en col de cygne 1. Insérez les câbles de la caméra dans le tube du support TVD-SNB, puis fixez le support en col de cygne au mur à l’aide des vis à expansion (A) fournies. -
Page 10: Montage De La Caméra 360° Sur Un Support Suspendu
6. Reliez la caméra à la base (A). 7. Replacez le capot de la caméra (B). 8. Serrez la vis du capot de la caméra afin que ce dernier soit correctement relié à la caméra. Montage de la caméra 360° sur un support suspendu 1. - Page 11 4. Vissez partiellement les trois vis B dans le support suspendu. 5. Branchez les câbles sur la caméra. 6. Retirez le capot de la caméra. Soulevez le petit rabat situé sur le capot de la caméra. À l’aide de la clé Allen fournie, dévissez la vis hexagonale (1).
-
Page 12: Caractéristiques Techniques
9. Serrez la vis du capot de la caméra afin que ce dernier soit correctement relié à la caméra. Caractéristiques techniques Réf Dimensions Poids TVD-SNB 253 × 95 × 180 mm 490 g TVD-PPB Ø 150 × 537 mm 1 169 g TVF-BBM Ø...
