T E C H N I C A L M A N U A L
Pulsante master utilizzabile in sistemi
Simplebus 1, Simplebus 2 e ViP. Da utilizzare
in impianti con gruppi serie EU. Protocollo di
comunicazione UDB. L'installazione è prevista
su frontali metallici di spessore 2,5 mm.
Pulsante slave.

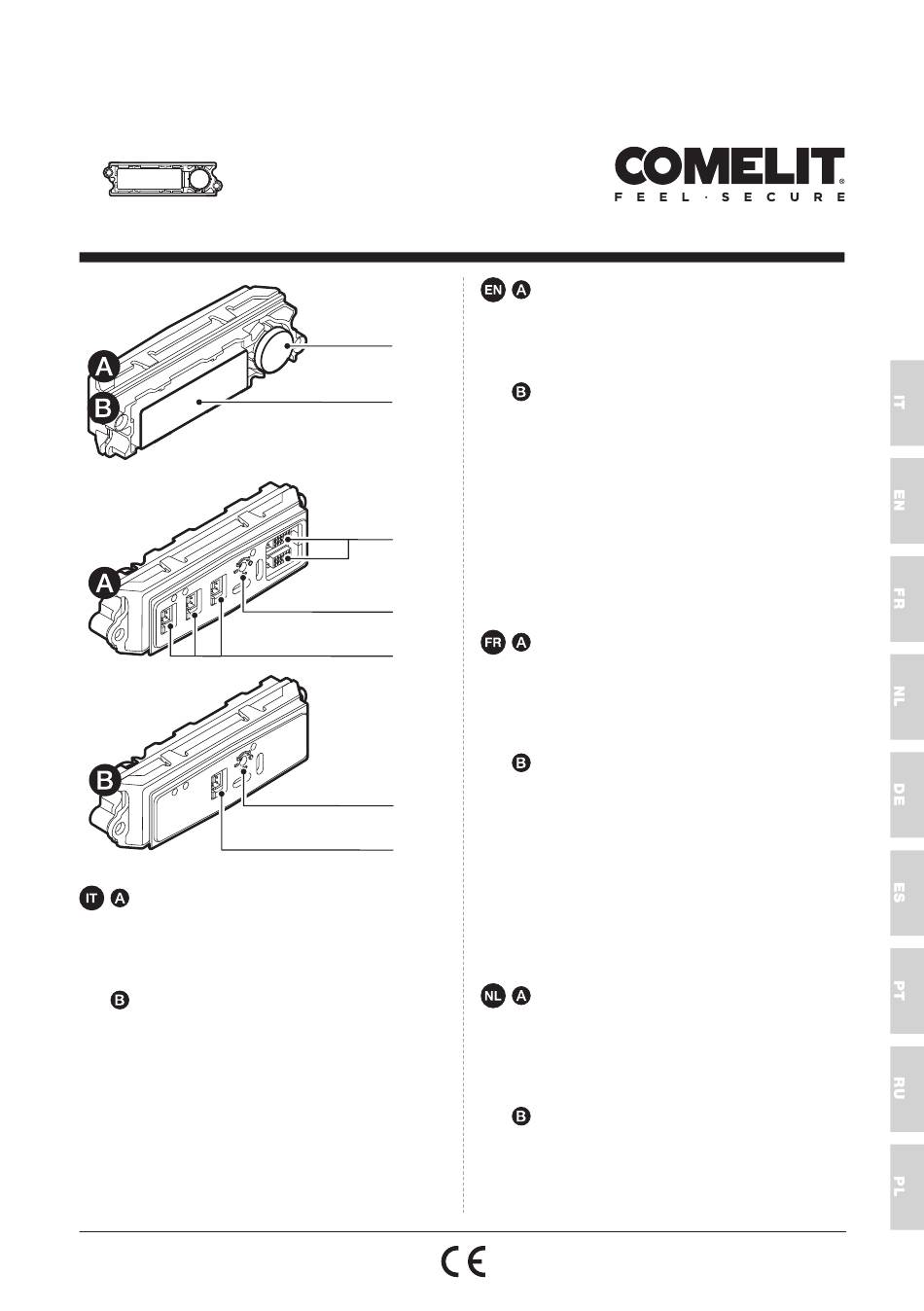

1. Pulsante di chiamata
2. Cartellino portanome
3. Connettore per collegamento gruppo audio/
video o pulsante master precedente e
successivo tramite cavo fornito a corredo
4. Regolazione luminosità del pulsante
5. Connettori P2 P3 P4 per collegamento
pulsanti slave art. 3061S
6. Connettore per collegamento pulsante
master art. 3061MU
Master button that can be used in Simplebus
1, Simplebus 2 and ViP systems. For use
in systems with EU series units. UDB
1
communication protocol. Installation should
take place on 2.5 mm thick metal front plates.
Slave button.
2
1. Call button
2. Nameplate
3. Connector for connection of previous and
following audio/video unit or master button
via the cable supplied
4. Button brightness control
3
5. Connectors P2 P3 P4 for connection of
slave button art. 3061S
6. Connector for connection of master button
art. 3061MU
4
Bouton master utilisable sur les systèmes
5
Simplebus 1, Simplebus 2 et VIP. À utiliser
sur des installations avec des groupes série
EU. Protocole de communication UDB. Peut
être installé sur des façades métalliques de
2,5 mm d'épaisseur.
Bouton slave.
1. Bouton d'appel
4
2. Étiquette porte-noms
3. Connecteur pour groupe audio/vidéo ou
6
bouton master précédent et suivant via
câble compris
4. Réglage de la luminosité du bouton
5. Connecteurs P2 P3 P4 pour boutons slave
art. 3061S
6. Connecteur pour bouton master art. 3061MU
Master drukknop voor gebruik in systemen
Simplebus 1, Simplebus 2 en ViP. Te
gebruiken voor systemen met units van
de EU-serie. UDB-communicatieprotocol
Bedoeld voor installatie op metalen
frontpanelen van 2,5 mm dik.
Slave drukknop.
1. Beldrukker
2. Naamkader
3. Connector voor aansluiting van de audio/
video-unit of vorige en volgende master
