- Page 1 MUCAR CDE900 Manuel de démarrage rapide Table des matières 1. Conditions de garantie....1-2...
- Page 2 L'indemnisation des dommages causés par le tableau de bord en raison d'un défaut de ce matériel est limitée à la réparation ou au remplacement. MUCAR ne prend pas en charge les pertes indirectes et accessoires. MUCAR jugera de la nature des dommages de l'équipement selon les méthodes d'inspection prescrites.
- Page 3 Introduction Le MUCAR CDE900 a été développé par l'esprit le plus distingué de l'industrie. Il est spécialement conçu pour prendre en charge les 10 modes de service OBDII, y compris les données en direct, le test de la sonde O2 et plus encore, sur les voitures, les SUV, les camionnettes et les mini-vans conformes à...

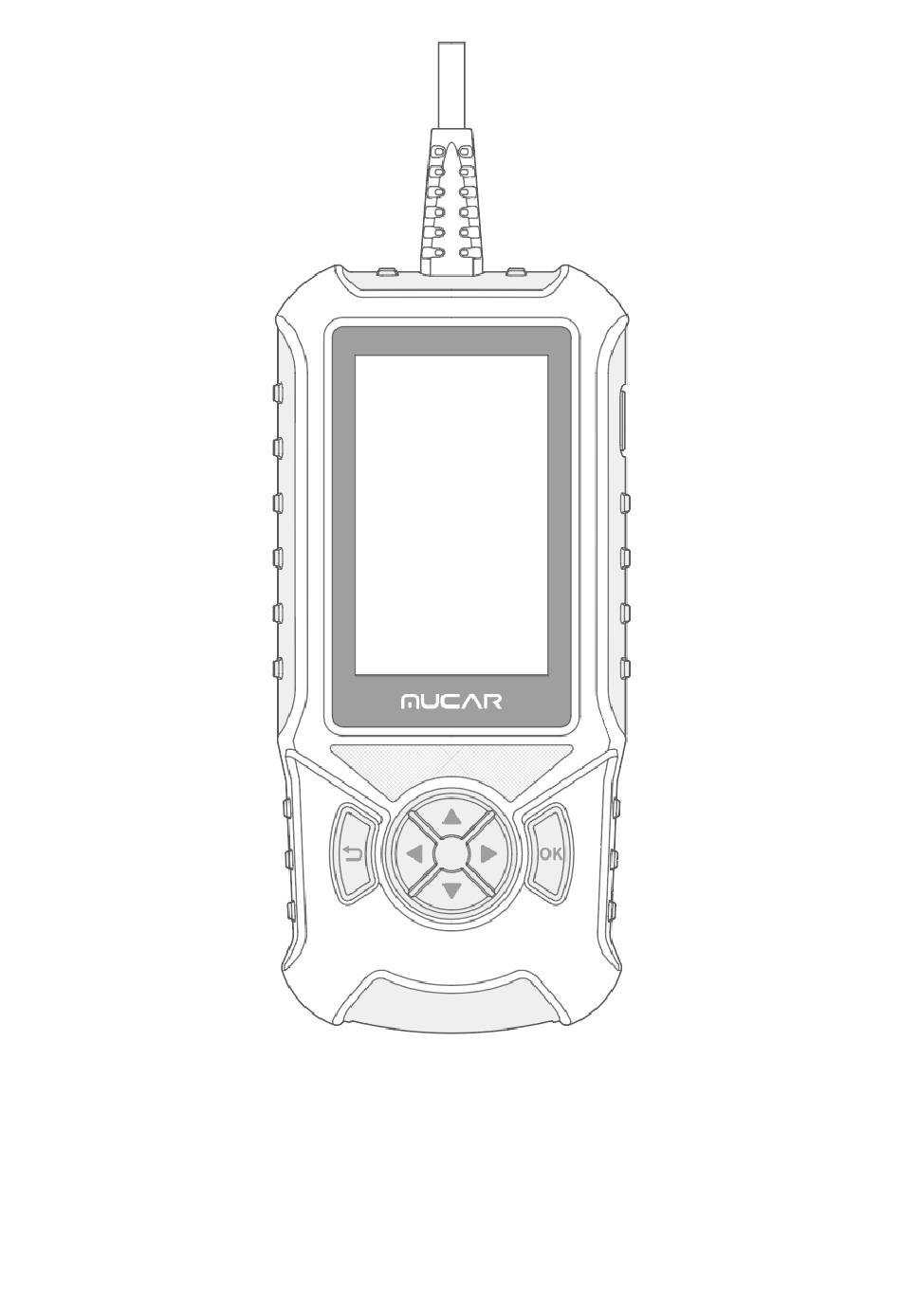

- Page 4 Appuyez sur la touche et maintenez-la enfoncée pendant 3 secondes pour allumer l'appareil Écran de 4 pouces ❷ Résolution 480*854 Câble de diagnostic OBD ❸ Le câble mesure 1,2 mètre de long et prend en charge une tension de 9 à 18 V. Bouton OK ❹...
- Page 5 Spécifications techniques Écran : 4 pouces. Environnement de travail : 0 ~ 50 ℃ (32 ~ 122℉). Environnement de stockage : -20 ~ 60 ℃ (-4 ~ 140℉). Alimentation : 9 - 18V alimentation véhicule. Protocoles pris en charge : ISO9141, KWP2000(ISO 14230), J1850PWM, J1850VPM et protocole CAN OBDII.
- Page 6 l'ordinateur de bord du véhicule. Le DLC est généralement situé à 15 cm du centre du tableau de bord, sous ou autour du côté conducteur pour la plupart des véhicules. Si le connecteur de liaison de données n'est pas situé sous le tableau de bord, une étiquette doit en indiquer l'emplacement.
- Page 7 1. SMOG : afficher les protocoles pris en charge correspondants. 2. Code/Freeze Frame (code/image figée) : Affiche les codes d'erreur et les arrêts sur image. 3. Erase：Clear the fault code. 4. Flux de données en direct：Voir les flux de données en temps réel. 5.
- Page 8 Si vous rencontrez un échec de balayage, veuillez d'abord confirmer que la voiture est allumée ou réinsérer le connecteur. Ensuite, téléchargez l'application THINKCAR Bay App depuis l'app store et contactez le service client pour activer la fonction de diagnostic du véhicule. Vous pouvez choisir un modèle et l'essayer pendant 3 mois.
- Page 9 Lire les DTC pour visualiser rapidement les codes d'erreur. Sélectionnez l'affichage des images figées, surveillez l'état depuis que les codes défaut ont été effacés, visualisez les diagnostics actuels du groupe motopropulseur du moteur. Plus : Inclut Comparer l'échantillon, Combiner, Rapport, Enregistrer les fonctions Enregistrer l'échantillon : Enregistre le flux de données de l'échantillon.
- Page 10 5.2.3 Effacer Sélectionnez effacer et cliquez sur OK pour effacer le code d'erreur. 5.2.4 Flux de données en direct Sélectionnez Flux de données en direct et cliquez sur OK pour afficher tous les flux de données.
- Page 11 Plus : Inclut Comparer l'échantillon, Combiner, Rapport, Enregistrer les fonctions Enregistrer l'échantillon : Enregistre le flux de données de l'échantillon. Appuyez sur "Combiner". Le système affiche les paramètres fusionnés des flux de données sélectionnés avec des modèles d'ondes. 5.2.5 Test de la sonde O2 Sélectionnez Test du capteur O2 et cliquez sur OK pour afficher le flux de données du capteur 5.2.6 Autres diagnostics OBD Sélectionnez Autres diagnostics pour afficher d'autres fonctions OBD, sélectionnez Surveillance...
- Page 12 5.2.7 Rapport Sélectionnez Rapport et cliquez sur OK pour afficher le rapport de diagnostic. Le rapport permet de visualiser les rapports de flux de données, les documents PDF générés par les rapports de diagnostic des produits. 5.2.8 Paramètres Sélectionnez Paramètres pour définir les paramètres de base. Il existe des fonctions telles que le retour d'information, les informations de réparation, la mise à...
- Page 13 Retour d'information : Vous pouvez nous faire part des bogues du logiciel/application de diagnostic afin que nous puissions les analyser et les améliorer. Le module "Informations sur les réparations" se compose de quatre sections : 1) Liste de couverture : Informations sur les véhicules pris en charge. 2) Apprentissage : Démonstration de l'utilisation de l'outil.
- Page 14 Firmware Fix : Permet de mettre à jour le firmware. Effacer les données : Efface les données de l'utilisateur. Sleep Time : Permet de régler le temps de sommeil afin d'économiser la batterie. Gestionnaire de fichiers : Gestionnaire de fichiers du système. Service clientèle : Cliquez pour accéder au service clientèle en ligne du manuel afin de répondre aux questions que vous rencontrez lors de l'utilisation du produit, de manière à...
- Page 15 6.1 Diagnostic Diagnostic : Ce module peut scanner automatiquement le code VIN du modèle et lire les informations relatives au véhicule. La fonction de rapport de santé peut rapidement révéler l'état de santé du véhicule. La fonction de balayage du système peut balayer automatiquement les 4 modules du système du véhicule (ABS/SRS/ECM/TCM), et une fois le balayage terminé, il peut accéder aux informations du module du système, lire les codes d'erreur, effacer la mémoire d'erreur et lire le flux de données.
- Page 16 Vous devez saisir manuellement les données du VIN du véhicule si le MUCAR CDE900 ne parvient pas à accéder automatiquement aux données du VIN du véhicule. Une fois la procédure ci-dessus terminée, l'écran suivant s'affiche. 6.2 Remise à zéro...
- Page 17 MUCAR CDE900 prend en charge les fonctions de réinitialisation suivantes : 1. Réinitialisation de la lampe à huile, 2. Réinitialisation du capteur d'angle de braquage, 3. Réinitialisation de la batterie, 4. Réinitialisation de la purge de l'ABS, 5. Adaptation de l'accélérateur, 6.
- Page 18 22. Réinitialisation du capteur NOx, 23. Réinitialisation AdBlue (filtre à gaz d'échappement du moteur diesel), 24. Calibrage du siège, 25. Purge du liquide de refroidissement, 26. Remise à zéro des pneus, 27. Étalonnage des fenêtres, 28. Paramètres de langue. Mise à jour Ce module vous permet de mettre à...
