Manuel MUCAR CDL20

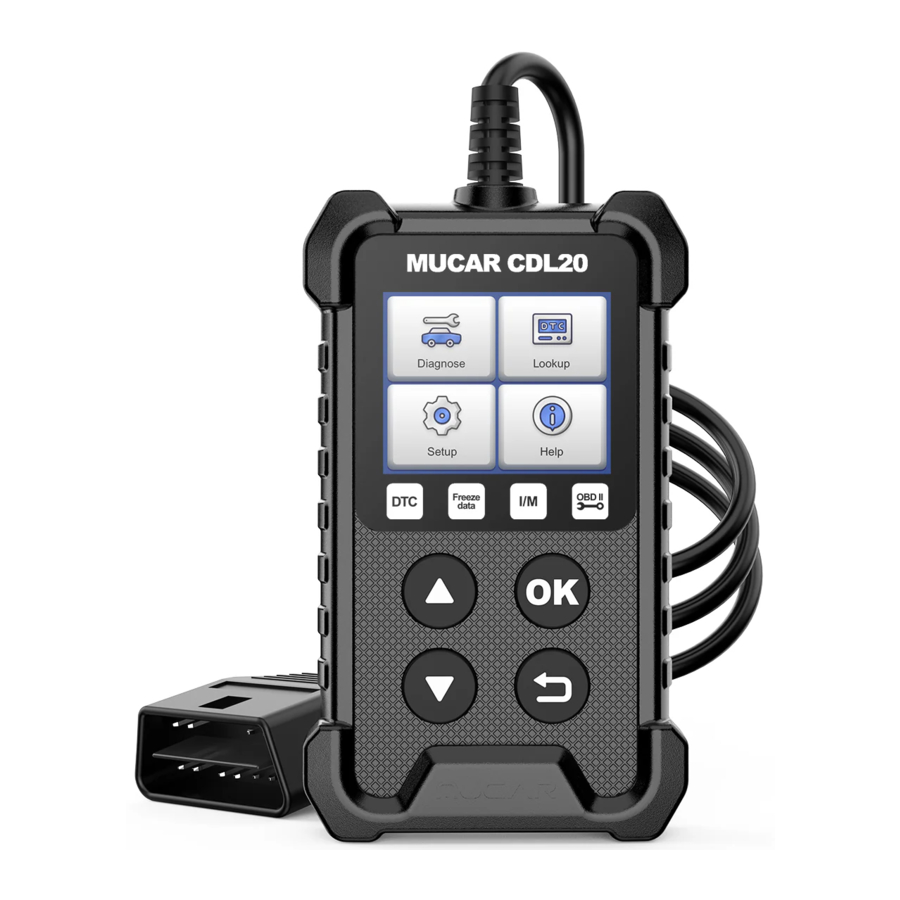

Description du produit
- Câble de diagnostic : Diagnostic standard OBDII TXGA
- Écran LCD : Écran de 1,77 pouce (128*160)
- Touches haut, bas : utilisées pour sélectionner les fonctions interactives
- Touche Retour : Retour à la fonction supérieure
- OK Return (Retour OK) : Bouton de confirmation
Spécifications techniques
Affichage : Écran de 1,7 pouce
Environnement de travail : 0~50℃ (32~122℉)
Environnement de stockage : -20~60℃ (-4~140℉)
Alimentation : Alimentation véhicule 9-18V
Protocoles pris en charge : ISO9141, KWP2000 (ISO 14230), J1850PWM, J1850VPM et protocole CAN OBD II
Comment utiliser
Emplacement du connecteur de liaison de données (DLC)
Le DLC (Data Link Connector ou Diagnostic Link Connector) est généralement un connecteur à 16 broches où les lecteurs de codes de diagnostic s'interfacent avec l'ordinateur de bord du véhicule. Le DLC est généralement situé à 12 pouces du centre du tableau de bord, sous ou autour du côté conducteur pour la plupart des véhicules. Si le connecteur de liaison de données n'est pas situé sous le tableau de bord, une étiquette devrait indiquer son emplacement. Pour certains véhicules asiatiques et européens, le DLC est situé derrière le cendrier et le cendrier doit être retiré pour accéder au connecteur. Si le DLC ne peut pas être trouvé, reportez-vous au manuel d'entretien du véhicule pour son emplacement.
Remarque : Allumez le contact du véhicule, la plage de tension de l'appareil doit être de 9-18V, et le papillon des gaz doit être en position fermée.
Aperçu des applications
Lorsque le lecteur de code démarre, l'écran d'accueil s'ouvre. Cet écran affiche toutes les applications chargées sur l'appareil. Les applications suivantes sont préchargées dans le lecteur de code :
- Diagnosis (Diagnostic) : mène aux écrans OBDII pour les 9 tests génériques du système OBD.
- Lookup (Recherche) : mène aux écrans pour la recherche de codes d'erreur de diagnostic.
- Help (Aide) : Vous y trouverez la fonction OBD de l'appareil et les instructions du système.
- Set up (Configuration) : Vous pouvez définir la langue du système de cette machine, et vous pouvez définir l'unité d'affichage pour répondre à vos préférences lors de l'utilisation du lecteur de code.
- Sélectionnez "Diagnosis" (Diagnostic), cliquez sur "OK" (OK) pour entrer dans le diagnostic du système, cliquez sur "OK" (OK) et entrez dans la liste des fonctions de diagnostic.
- Sélectionnez "READ CODE" (LIRE CODE) et cliquez sur "OK" (OK) pour sélectionner le type de véhicule afin de visualiser les données de diagnostic DTC.
- Sélectionnez "ERASE CODES" (EFFACER CODES) pour effacer le code d'erreur.
- Sélectionnez "I/M READINESS" (PRÉPARATION I/M) et cliquez sur "OK" (OK) pour visualiser le flux de données I/M.
- Sélectionnez "DATA STREAM" (FLUX DE DONNÉES), Visualiser tous les flux de données, puis cliquez sur "OK" (OK), et enfin vous pourrez visualiser le flux de données graphiques.
- Sélectionnez "FREEZE FRAME" (IMAGE FIGÉE) et cliquez sur "OK" (OK) pour visualiser le flux de données de l'image figée.
- Sélectionnez "O2 SENSOR TEST" (TEST CAPTEUR O2) et cliquez sur "OK" (OK) pour visualiser le flux de données du capteur O2.
- Sélectionnez "ON-BOARD MONITORING" (SURVEILLANCE EMBARQUÉE) et cliquez sur "OK" (OK) pour visualiser les flux de données du moniteur embarqué.
- Sélectionnez "EVAP SYSTEM" (SYSTÈME EVAP) et cliquez sur "OK" (OK) pour visualiser les flux de données EVAP.
- Sélectionnez "DTC LOOKUP" (RECHERCHE DTC) et cliquez sur "OK" (OK) pour interroger l'analyse des codes d'erreur.
- Sélectionnez "Help" (Aide) et cliquez sur "OK" (OK). Vous y trouverez la fonction OBD de l'appareil et les instructions du système.
- Sélectionnez "Set up" (Configuration) et cliquez sur "OK" (OK) pour définir la langue native, l'unité de mesure, le mode d'enregistrement et le son.
