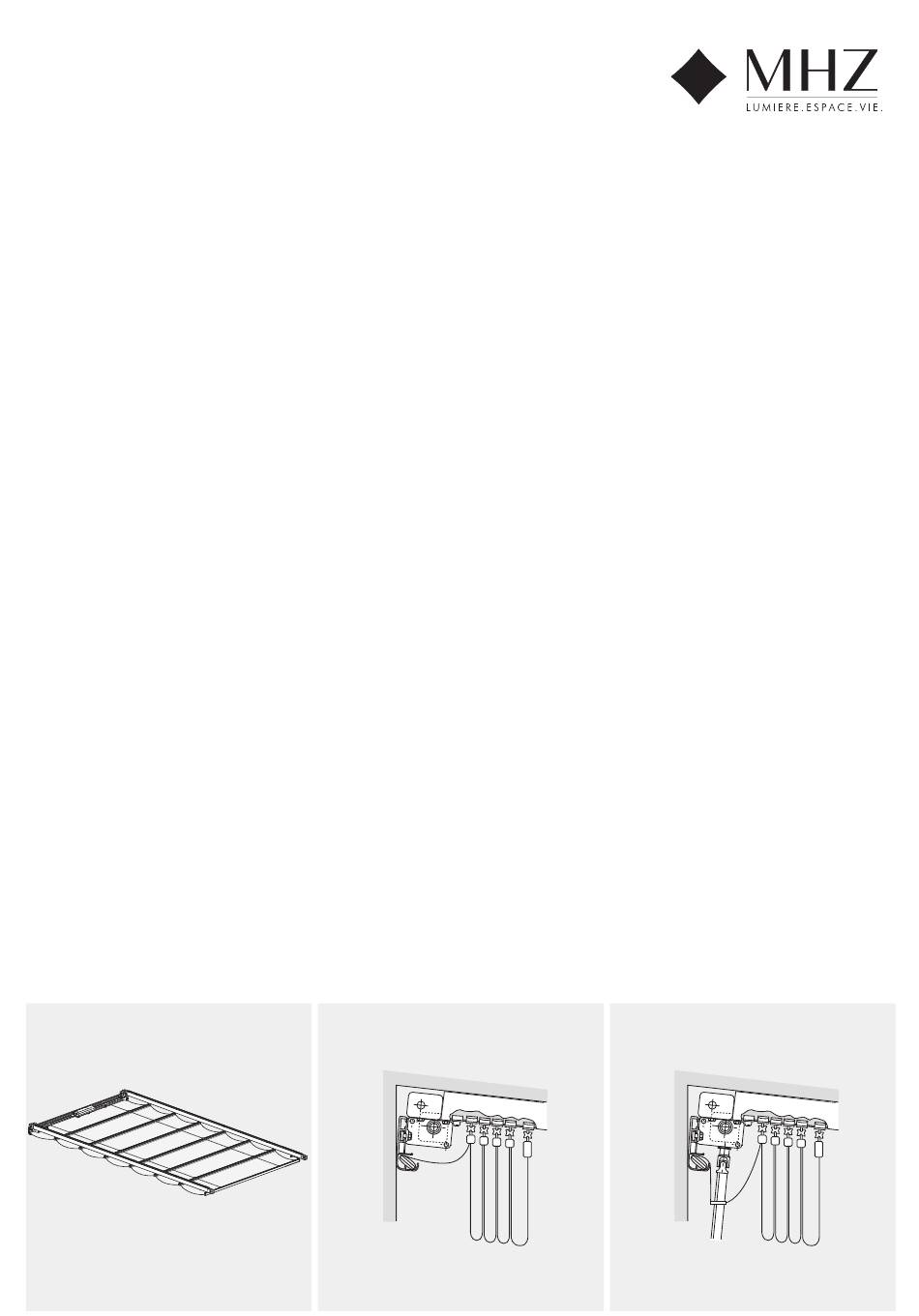

- Page 1 Notice de montage Édition 09.2024 Store intérieur de véranda DELTA H...
- Page 2 Notice de montage du store intérieur de véranda DELTA H Table des matières Pages Consignes de sécurité à respecter lors du montage 3 à 5 Notice de montage 6 à 14 Notice de réglage des moteurs Elero JA Sous réserve de modifications techniques, édition 09.2024...
- Page 3 Notice de montage du store intérieur de véranda DELTA H Consignes de sécurité à respecter lors du montage Lecture des instructions de montage et d'utilisation 1.3. Réception de la marchandise Il convient de vérifier immédiatement après réception de Il est important pour votre sécurité de lire attentivement...
- Page 4 Notice de montage du store intérieur de véranda DELTA H Consignes de sécurité à respecter lors du montage 1.6. Type de fixations 1.10.Domaine d‘utilisation Le montage du store doit être effectué en bonne et due Les stores ne doivent être utilisés que pour le forme avec le type et le nombre de leviers de serrage fonctionnement défini dans la notice d’emploi.
- Page 5 Notice de montage du store intérieur de véranda DELTA H Consignes de sécurité à respecter lors du montage 1.13. Zones d'écrasement et de cisaillement Il existe des zones comportant des risques de dommages corporels et matériels notamment au niveau des rails de suspension et des coulisses de guidage.
- Page 6 Notice de montage Store intérieur de véranda DELTA H Profilé mural Moteur électrique Chaînette Coulisse de guidage Rail de suspension Levier de serrage Poulie de renvoi Barre de charge Panneau de toile Etrier de recouvrement Chariot Embout latéral Support de fixation...
- Page 7 Notice de montage du store intérieur de véranda DELTA H Détails techniques DELTA H Angle Lageur: de 650 mm à 3250 mm d'inclinaison Avancée: de 1250 mm à 7000 mm Angle d'inclinaison: de 0° à 40° Accouplement avec treuil: max.3 stores, largeur max. 6000 mm, surface max. 25 m²...
- Page 8 Notice de montage du store intérieur de vérandaDELTA H Types de montage: 1. type de montage 1 - sous la structure porteuse avec leviers de serrage 2. type de montage 2 - en niche avec équerres de fixation sur chevrons et leviers de serrage 1.
- Page 9 Notice de montage du store intérieur de véranda DELTA H Effectuer l’équerrage des coulisses déjà montées et vérifier les mesures des diagona- les X et Y puis visser. Mesure X = Mesure Y En cas de stores accouplés voir p.13!
- Page 10 Notice de montage du store intérieur de véranda DELTA H Visser le boîtier d'entraînement (16) sur les coulisses (4) (coulisseau, vis six pans M6x14, rondelle U ø6,4). Vérifier l'alignement du store. Le profilé mural doit être perpendiculaire aux coulisses. Aligner le cas échéant.
- Page 11 Notice de montage du store intérieur de véranda DELTA H 5. Fixation des rails de suspension Accrocher les rails de suspension (5) dans les chariots prémontés (24) et bloquer en tirant vers le bas la pièce de serrage des chariots (25).
- Page 12 Notice de montage du store intérieur de véranda DELTA H 7. Montage de la chaînette Fixer la chaînette (3) comme indiqué (étape 1+2), à l'aide de la vis à oeillet (27) et le étape 3 cadenas de chaînette en 2 parties (28) sur le profilé...
- Page 13 Notice de montage du store intérieur de véranda DELTA H 8. Accouplement Profilé mural et axe d'entraînement Monter le panneau équipé du moteur comme pour un Insérer et visser le manchon d'accouplement ø14 (32) store individuel. sur les deux axes d'entraînement (33) (clé Allen n° 2 Fixer les coulisses au mur ou au plafonden en tenant et 5).
- Page 14 Notice de montage du store intérieur de vérandar DELTA H 10. Montage et réglage du treuil à manoeuvre centrale Pour positionner le support de treuil, dévisser les vis six pans (38) et faire coulisser le support avec le treuil (39) jusqu'à l'emplacement désiré.
- Page 15 Notice de montage du store intérieur de véranda DELTA H 11. Raccordement électrique A. Recommandations destinées à l'électricien C. Exemple de raccordement L'installation s'effectue toujours hors tension. Il convient donc de couper l'alimentation secteur avant intervention! Thermostat Condensateur B. Recommandations importantes Toute intervention sur le réseau électrique est exclusivement réservée...
