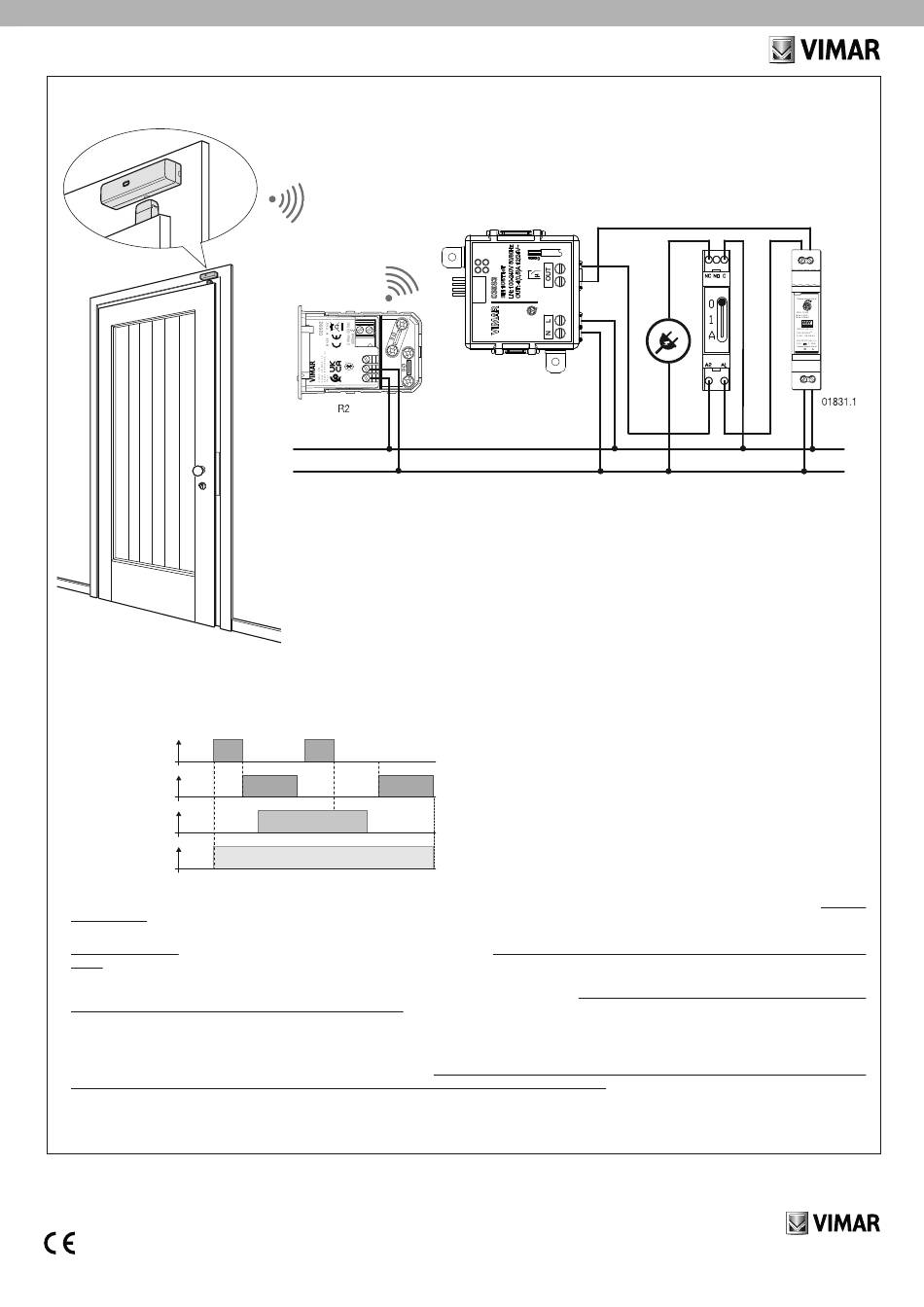

Exemple de connexion avec contact magnétique connecté et capteur radar.
R1
Ce type de connexion permet de configurer le module 03983 comme un capteur logique de présence qui communique via Bluetooth avec les capteurs View Wireless (contact magnétique
03980 et capteur radar 02692).
La logique qui en détermine le fonctionnement est illustrée dans le diagramme ci-après :
Contact magnétique porte
Temps de vérification
présence
Capteur radar
Présence dans la chambre
1. Lorsque la chambre est vide et éteinte, en ouvrant la porte, ou le contact magnétique connecté, le système ferme le contact du relais ; de plus, si cette option est sélectionnée, le système
valide un scénario choisi parmi les scénarios disponibles.
2. Tant que la porte reste ouverte, la chambre reste validée (contact relais fermé) et l'état du capteur radar n'est pas pris en compte.
3. À la fermeture de la porte, après le temps de retard réglé pour éviter le retard intérieur du capteur, le « Temps de vérification présence » démarre, au cours duquel l'état du capteur radar est
détecté.
4. Si le capteur détecte au moins un mouvement ou au moins une fois la présence d'une personne pendant le « Temps de vérification présence », la présence est confirmée. Le « Temps de
vérification présence » s'arrête et les informations qui proviennent du capteur ne sont plus prises en compte. Au contraire, si aucun mouvement ou présence n'est détecté au cours du « Temps
de vérification présence », une fois le temps expiré, le contact du relais s'ouvre et, si l'option est sélectionnée, un scénario de OFF choisi parmi les scénarios disponibles se déclenche.
5. La situation reste inchangée (client présent ou client absent) jusqu'à la réouverture de la porte, ce qui fait redémarrer le cycle.
6. Si le relais est déjà activé à l'ouverture de la porte, avec le contact fermé (présence dans la chambre déjà confirmée), rien d'autre ne se produit.
7. Si plusieurs personnes se trouvent dans la chambre et une personne sort en déclenchant le cycle alors que la deuxième personne n'est pas détectée parce qu'elle reste immobile ou n'est
pas détectable (elle pourrait par exemple être au lit), la chambre s'éteint. Dans ce cas, à la première détection de mouvement/présence, il suffit que le relais se ferme pour déclencher le cycle
(présence confirmée sans déclenchement du scénario) jusqu'à la prochaine fermeture de la porte et nouveau cycle de contrôle.
03983 02 2504
L
N
R1 : Contact magnétique connecté art. 03980
R2 : Capteur radar art. 02692
Retard temps de
vérification présence
IN -
IN 2
IN 1
P
Temps de vérification présence = 75 s
Retard temps de vérification présence* = 100 s
*Il s'agit du retard sur la vérification présence (pendant le « Temps de vérification présence ») pour
compenser le retard intérieur des capteurs radar.
« Présence dans la chambre » représente la sortie du module 03983 qui peut également être configurée
comme « Actuateur scénario » lorsque le relais s'ouvre et lorsqu'il se ferme (deux actuateurs différents).
Le relais fonctionne en mode bi-stable (non modifiable).
Le scénario n'est pas validé si la porte est fermée.
-
+
+V
−V
Vo
Adj.
