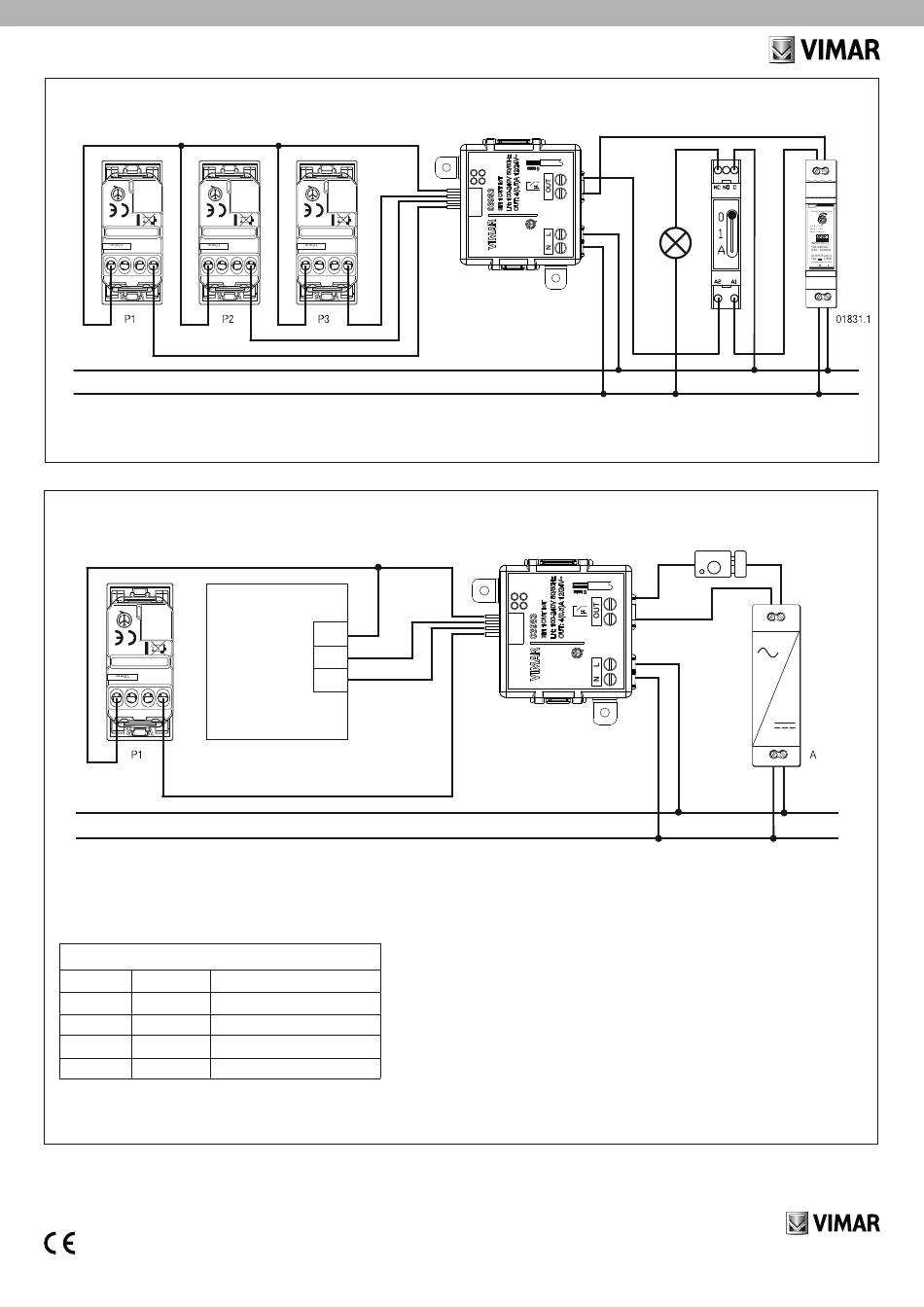

CONNEXION POUR COMMANDE ÉCLAIRAGE
1
L
1
L
N
P1 : Poussoir de commande lampe
P2, P3 : Poussoirs de commande pour scénarios
CONNEXION POUR SCÉNARIOS DÉPENDANT DES ENTRÉES
1
L
L
N
P1 : Poussoir pour ouvre-porte
A : Alimentation
Centrale de tiers avec sorties à contact sec : commande scénarios
EXEMPLES DE COMBINAISONS
IN1
IN2
0
0
Scénario 1 (non utilisé)
0
1
Scénario 2 (par exemple « Entrée »)
1
0
Scénario 3 (par exemple « Sortie »)
1
1
Scénario 4 (par exemple « Relax »)
0 = Ouvert
1 = Fermé
03983 02 2504
L
1
L
COM
CENTRALE DE
TIERS
OUT2
OUT1
Scénario sélectionné
IN -
IN 2
IN 1
P
IN -
IN 2
IN 1
P
-
+
+V
−V
Vo
Adj.
MEAN WELL
ÉLECTROSERRURE
+V −V
MEAN
N
L
Viale Vicenza, 14
36063 Marostica VI - Italie
www.vimar.com
