LOGIQUE DE PRÉSENCE DANS LA CHAMBRE
La fonction « Logique de présence dans la chambre » a pour but d'enclencher une charge (généralement, celle qui a besoin de plus d'énergie) uniquement lorsqu'elle doit être utilisée, c'est-
à-dire lorsque le client est dans la chambre.
La logique élabore les deux entrées (porte et détecteur de présence) et elle active ou désactive la sortie qui commande la charge en fonction de certaines conditions.
L'appli View Wireless permet de définir les paramètres ci-après :
• Paramètres entrées et sortie
- Polarité IN1 : NO ou NF (NF par défaut)
- Polarité IN2 : NO ou NF (NO par défaut)
- Polarité OUT : NO ou NF (NO par défaut)
• Paramètres Logique présence chambre :
- Temps de vérification présence, ou « Temps d'attente » (par pas de 1 s, par défaut 60 s)
- Retard sur le Temps de vérification présence, ou « Retard sur le temps d'attente » (par pas de 1 s, par défaut 120 s)
- Retard d'activation scénario de OFF (par pas de 1 s, par défaut 1 s)
- Retard d'activation scénario de ON (par pas de 1 s, par défaut 1 s)
- Validation actuateur scénario ON : On ou Off (Off par défaut)
- Nom actuateur scénario ON (« Scénario de bienvenue » par défaut)
- Validation actuateur scénario OFF : On ou Off (Off par défaut)
- Nom actuateur scénario OFF (« Scénario de chambre libre » par défaut)

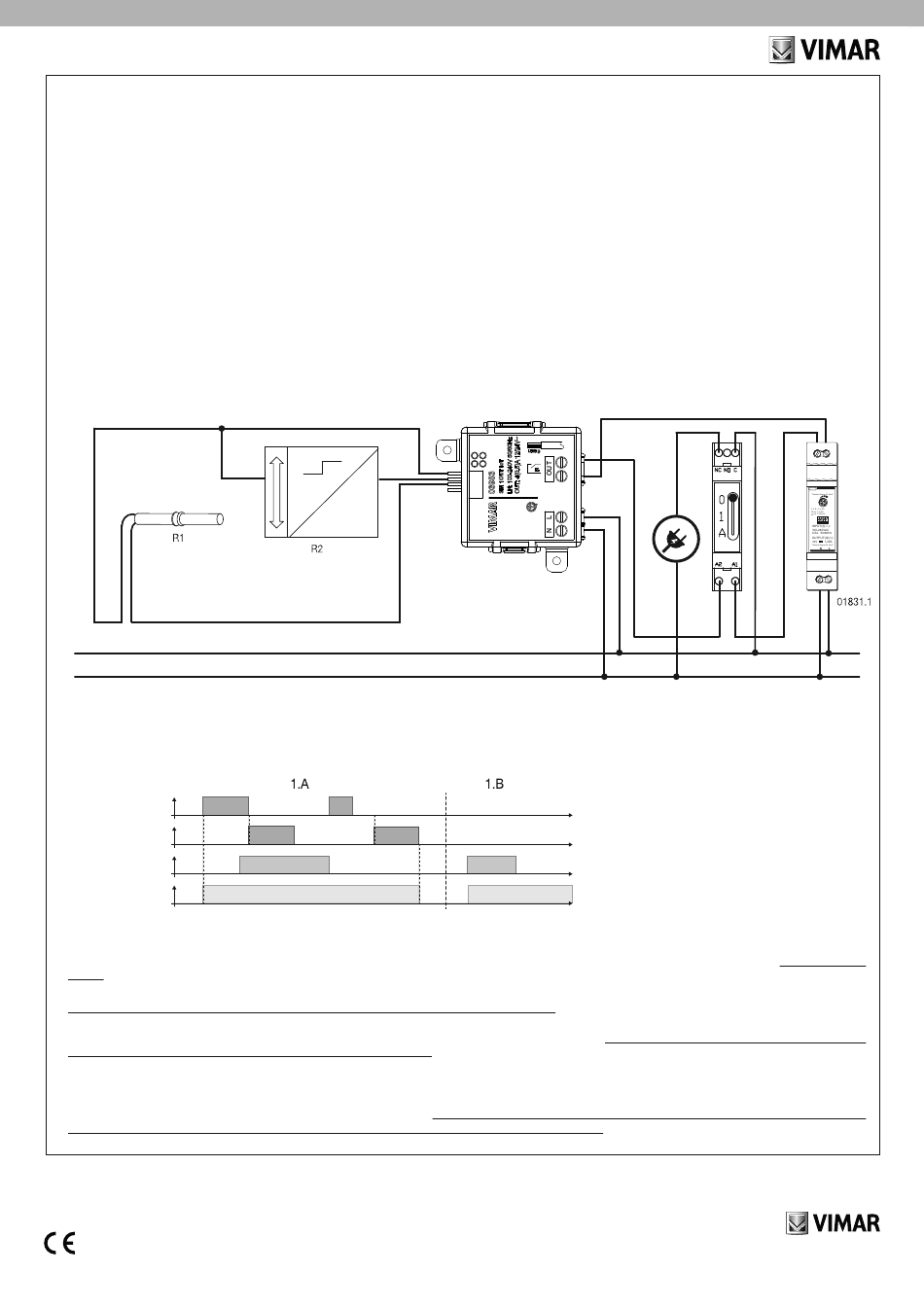

Exemple de connexion avec contacts magnétiques et détecteur IR traditionnel.
L
N
R1 : Contact magnétique d'encastrement art. 01820
R2 : Détecteur IR avec sortie à contact sec
Ce type de connexion permet de configurer le module 03983 comme un capteur logique de présence où IN1 et IN2 sont câblés à des dispositifs traditionnels non connectés.
La logique qui en détermine le fonctionnement est illustrée dans le diagramme ci-après :
Contact magnétique porte
Temps de vérification
présence
Détecteur à infrarouges
Présence dans la chambre
1. Lorsque la chambre est vide et éteinte, en ouvrant la porte, ou le contact magnétique, le système ferme le contact du relais ; de plus, si cette option est sélectionnée, le système valide un
scénario choisi parmi les scénarios disponibles.
2. Tant que la porte reste ouverte, la chambre reste validée (contact relais fermé) et l'état des détecteurs IR n'est pas pris en compte.
3. En fermant la porte, le « Temps de vérification présence » pendant lequel l'état du détecteur IR est détecté démarre.
4. Si le détecteur détecte au moins un mouvement ou au moins une fois la présence d'une personne pendant le « Temps de vérification présence », la présence est confirmée. Le « Temps de
vérification présence » s'arrête et les informations qui proviennent du détecteur ne sont plus prises en compte. Au contraire, si aucun mouvement ou présence n'est détecté au cours du
« Temps de vérification présence », une fois le temps expiré, le contact du relais s'ouvre et, si l'option est sélectionnée, un scénario de OFF choisi parmi les scénarios disponibles se déclenche.
5. La situation reste inchangée (client présent ou client absent) jusqu'à la réouverture de la porte, ce qui fait redémarrer le cycle.
6. Si le relais est déjà activé à l'ouverture de la porte, avec le contact fermé (présence dans la chambre déjà confirmée), rien d'autre ne se produit.
7. Si plusieurs personnes se trouvent dans la chambre et une personne sort en déclenchant le cycle alors que la deuxième personne n'est pas détectée parce qu'elle reste immobile ou n'est
pas détectable (elle pourrait par exemple être au lit), la chambre s'éteint. Dans ce cas, à la première détection de mouvement/présence, il suffit que le relais se ferme pour déclencher le cycle
(présence confirmée sans déclenchement du scénario) jusqu'à la prochaine fermeture de la porte et nouveau cycle de contrôle.
03983 02 2504
IN -
IN 2
IN 1
P
PIR
Retard temps de vérification présence* = 0
*Il s'agit du retard sur la vérification présence (pendant le « Temps
de vérification présence ») pour compenser le retard intérieur des
capteurs IR.
« Présence dans la chambre » représente la sortie du module 03983
qui peut également être configurée comme « Actuateur scénario »
lorsque le relais s'ouvre et lorsqu'il se ferme (deux actuateurs
différents).
Le relais fonctionne en mode bi-stable (non modifiable).
Le scénario n'est pas validé si la porte est fermée (cas 1.B).
Après avoir créé l'application, les paramètres à définir sont « Temps
de vérification présence » et « Retard temps de vérification présence ».
