Présentation du système

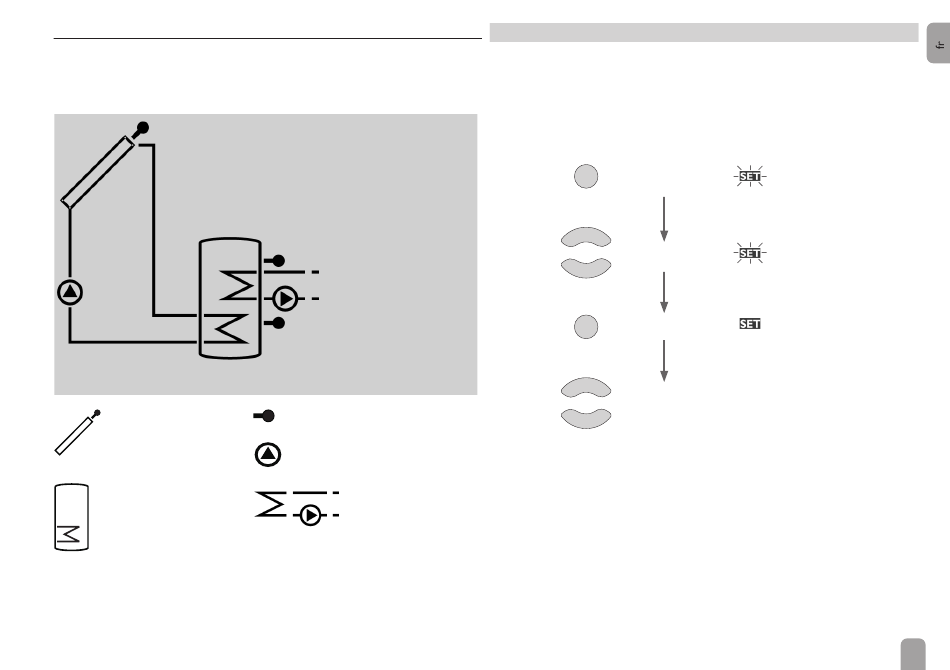

L'écran System-Monitoring affiche le schéma du système. Celui-ci est composé de
plusieurs symboles correspondant aux différents composants du système. Ces sym-
boles clignotent ou s'affichent de manière permanente selon l'état de fonctionne-
ment du système (uniquement dans les systèmes 1 et 2).
Capteur
avec sonde capteur
Réservoir
avec échangeur thermique
5
Î Branchez le régulateur au réseau.
Le régulateur lance une phase d'initialisation.
Lors de la première mise en service du régulateur et après chaque réinitialisation,
un menu de mise en service démarre. Celui-ci guide l'utilisateur à travers les para-
mètres les plus importants du système.
Sonde de température
Pompe
Chauffage d'appoint
électrique (résistance
électrique)
Mise en service
Commande
Mode de réglage
3
1
Modifier un paramètre
2
Valider un paramètre
3
1
Accéder au para-
mètre suivant
2
clignote
clignote
ne clignote pas
