3
Commande et fonctionnement
3.1
Touches

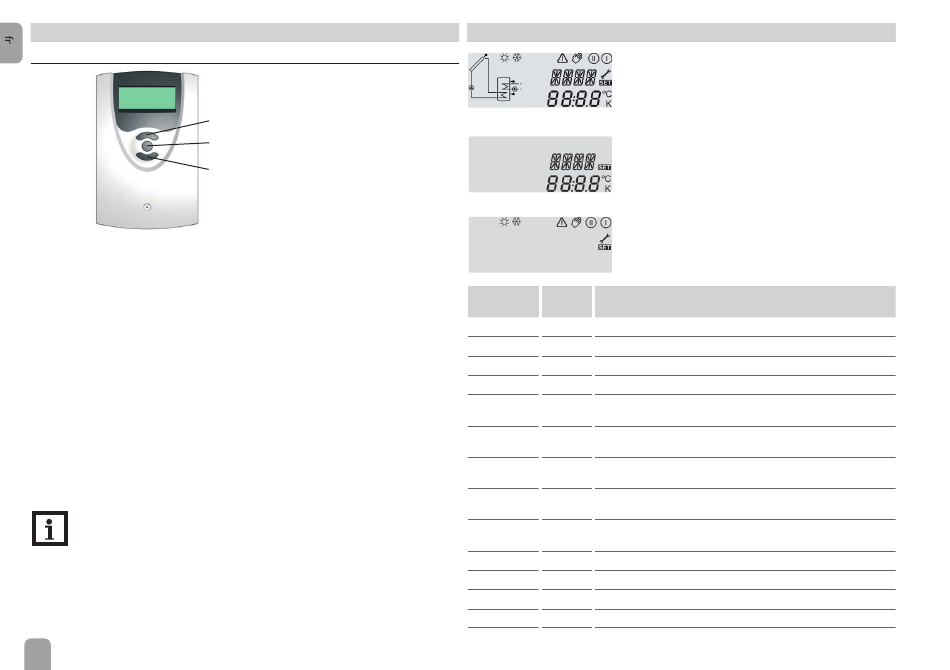

Le régulateur se commande avec les 3 touches situées sous l'écran.
La touche 1 (+) sert à avancer dans le menu ou à augmenter des valeurs. La
touche 2 (-) sert à reculer dans le menu ou à diminuer des valeurs. La touche 3
(OK) sert à sélectionner des paramètres ou à confirmer des réglages.
En mode de fonctionnement normal, seuls les canaux d'affichage s'affichent.
Î Pour passer d'un canal d'affichage à l'autre, appuyez sur les touches 1 et 2.
Accéder aux paramètres :
Î Avancez jusqu'au dernier canal d'affichage en utilisant la touche 1 et appuyez
sur la touche 1 pendant 3 secondes.
Lorsqu'un paramètre s'affiche sur l'écran, le symbole Ⓢ apparait à droite de
celui-ci.
Î Appuyez sur la touche 3 pour sélectionner un paramètre.
Ⓢ clignote.
Î Réglez la valeur souhaitée avec les touches 1 et 2.
Î Appuyez brièvement sur la touche 3.
Ⓢ s'affiche de manière permanente, la valeur souhaitée est sauvegardée.
Note :
Si vous n'appuyez sur aucune touche pendant 4 min, l'écran affichera le
premier canal d'affichage (menu état).
14
1
avance (+)
Ⓢ (sélection / mode de réglage)
3
2
retour (-)
4
Écran System-Monitoring
L'écran System-Monitoring est constitué de 3 élé-
ments : l'indicateur de canaux, la barre de symboles
et le schéma de système (uniquement dans les sys-
tèmes 1 et 2).
Indicateur de canaux
L'indicateur de canaux est composé de deux lignes.
Les affichages 16 segments indiquent principale-
ment le nom des canaux et les différents sous-me-
nus. Les affichages 7 segments indiquent les valeurs.
Barre de symboles
Les symboles additionnels de la barre de symboles
indiquent l'état actuel du système.
Affiché en
Clignote-
État affiché
permanence
ment
Relais 1 actif
Relais 2 actif
⓶ + ☛
Chauffage rapide actif, relais 2 actif
⓵ / ⓶
⚠ + ☛
Mode manuel actif
Chauffage rapide ne peut pas être activé, la température de
3 x ☛
désactivation a été dépassée
Limitation maximale du réservoir active (la température du réser-
voir a dépassé la valeur maximale)
Fonction de refroidissement du capteur active, fonction de refroi-
dissement du système ou du réservoir active
Option antigel activée, limitation de la température maximale du
départ active (système 5)
Limitation de la température minimale du capteur active, fonction
antigel active
Arrêt d'urgence du capteur actif
⚠ + ☍
Erreur sonde
⚠ + ☼
Arrêt d'urgence du réservoir actif
Paramètre
Mode de réglage
