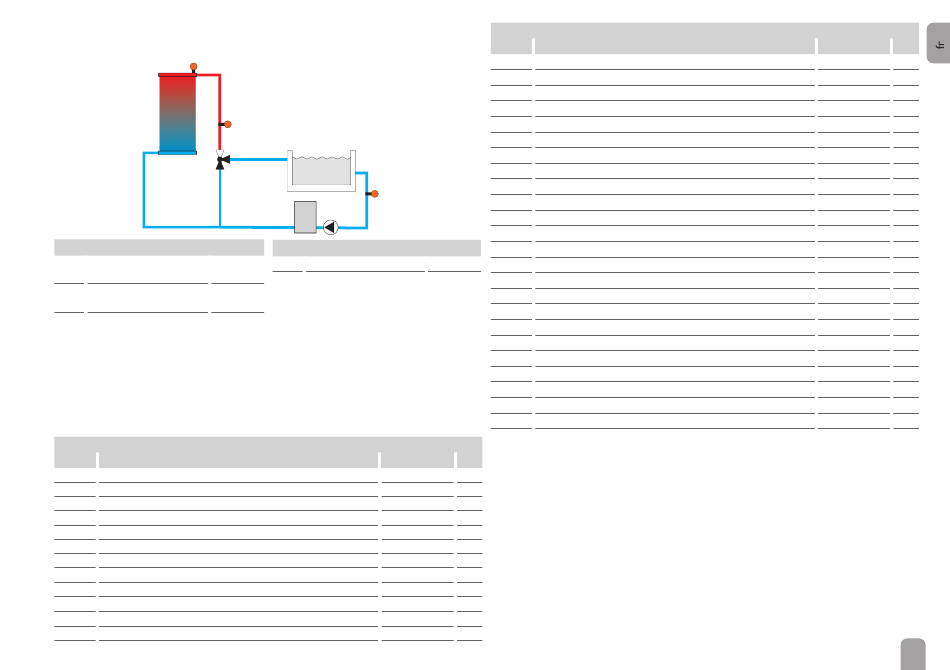

Système 5 : Système de chauffage solaire pour piscine avec gestion du
filtrage
S1
S3
R1
Sondes
S1
Température de
1 / GND
l'absorbeur
S2
Température de la
2 / GND
piscine
S3
Température départ
3 / GND
Le régulateur calcule la différence de température entre la sonde absorbeur S1 et la sonde
piscine S2 Lorsque la différence est supérieure ou égale à la valeur définie pour l'activation, la
vanne à 3 voies (R1) et la pompe de filtrage (R2) sont activées jusqu'à ce que la différence de
température de désactivation ou la température maximale de la piscine soit atteinte.
Pour un chauffage solaire de façon continue, la différence de température entre S3 et S2
doit également être dépassée. Pour le fonctionnement optimisé du système de filtrage, il
est possible d'activer la pompe de filtrage (R2) pendant la
Canaux d'affichage
Canal
Signification
CFIL
Compte à rebours durée de filtrage
CCIR
Compte à rebours durée de circulation
CDEL
Compte à rebours décalage d'activation
CON
Compte à rebours temps de fonctionnement minimum
COFF
Compte à rebours temps d'arrêt minimum
TCOL
Température de l'absorbeur
TST
Température de la piscine
TFL
Température départ
R1
État vanne à 3 voies
R2
État pompe de filtrage
hR 1
Heures de fonctionnement R1
hR 2
Heures de fonctionnement R2
TIME
Heure
S2
Filter
R2
Relais
R1
Vanne à 3 voies
R1 / N / PE
Pompe de filtrage
R2
R2 / N / PE
durée minimum de marche
Borne
Page
-
17
-
17
-
17
-
17
-
17
S1
18
S2
18
S3
18
R1
19
R2
19
-
19
-
19
-
20
Paramètres
Canal
Signification
SYS
Système
DT O
Différence de température d'activation
DT F
Différence de température de désactivation
SMAX
Température maximale de la piscine
tDEL
Décalage d'activation
tON
Temps de fonctionnement minimum
tOFF
Temps d'arrêt minimum
CEM
Température limite de l'absorbeur
OFMX
Option limitation de la température maximale du départ
FLMX
Température maximale du départ
OCMI
Option limitation de la température minimale de l'absorbeur ON
CMIN
Température minimale de l'absorbeur
OSTC
Option refroidissement de la piscine
DTC
Différence de température d'activation
OCIR
Option circulation
CIST
Fonction de circulation heure de démarrage
CIEN
Fonction de circulation heure de désactivation
tCIR
Temps de circulation
OFIL
Option temps minimum de filtrage
tFIL
Temps minimum de filtrage
FIEN
Heure de désactivation du filtrage
MAN1
Mode manuel R1
MAN2
Mode manuel R2
RESE
Reset
.
VERS
Numéro de version
Réglage d'usine Page
5
20
6,0 K
20
4,0 K
20
28 °C
22
01:00
21
2,0 min
21
2,0 min
21
80 °C
22
OFF
24
40 °C
24
24
30 °C
24
OFF
22
2,0 K
23
OFF
24
07:00
24
20:00
24
1,0 min
24
OFF
25
5,0 h
31
20:00
25
Auto
31
Auto
31
YES
31
X.XX
13
