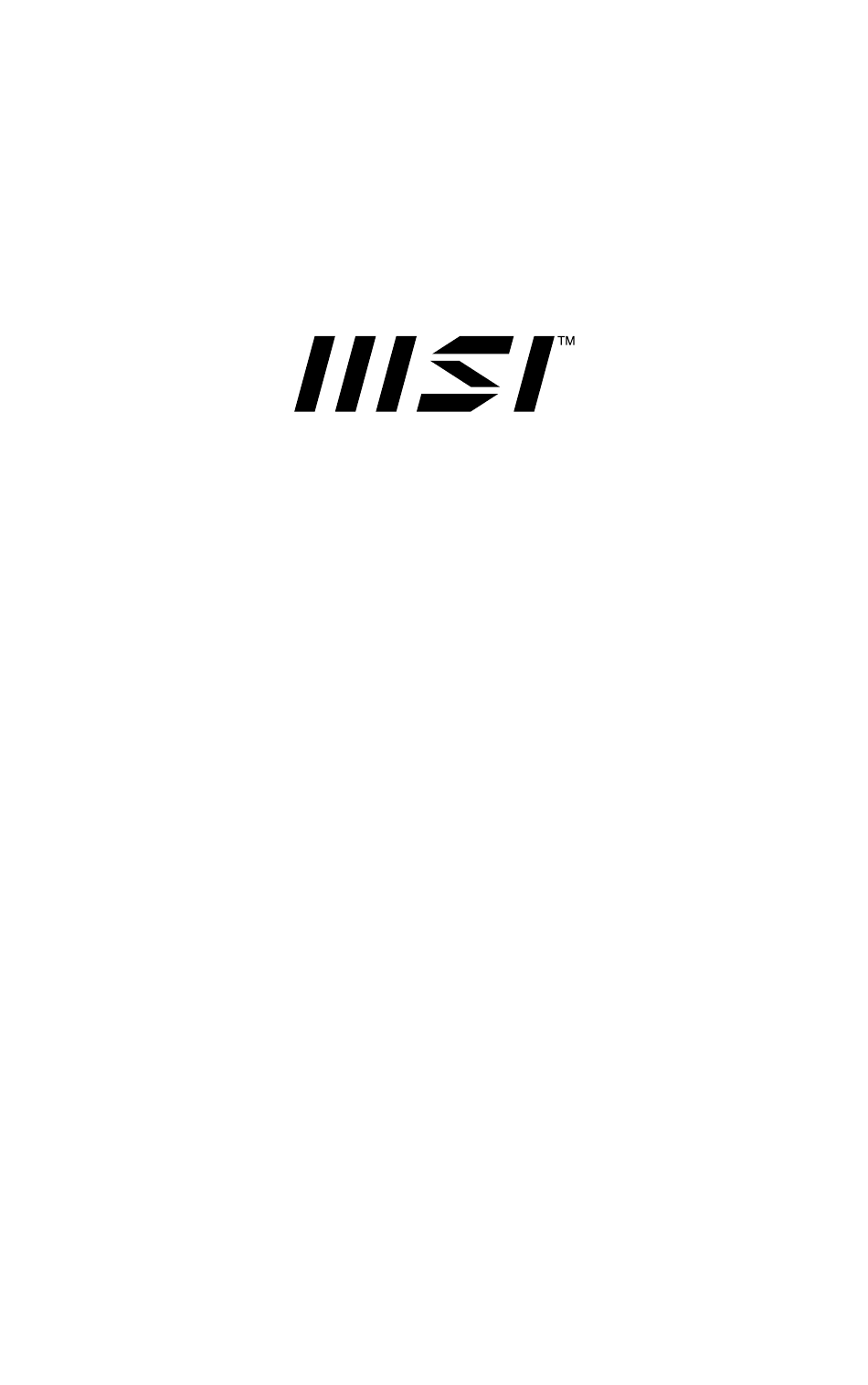

- Page 1 Série PRO Écran LCD PRO MP275QPDG PRO MP275QPDGDE Guide de service...
- Page 2 Table des matières Avis de droit d'auteur et de marques déposées ........... 4 Révision ........................ 4 Comment utiliser ce Guide de service .............. 4 Consignes de sécurité ..................5 Alimentation ...................... 5 Environnement ....................5 Service de garantie conditionnelle ..............6 Mise à...
- Page 3 Panneau LCD et couvercle de blindage ..............28 Démontage du panneau LCD et du couvercle de blindage ........28 Assemblage du panneau LCD et du couvercle de blindag e ........29 Carte mère ........................ 30 Démontage de la carte mère .................. 30 Assemblage de la carte mère ................
- Page 4 Copyright © 2023 Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Les marques et noms de tiers appartiennent à leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est expresse ou implicite. MSI se réserve le droit d'apporter des modifications à...
- Page 5 Ne placez rien sur le cordon d’alimentation. ∙ Si ce produit est fourni avec un adaptateur, utilisez uniquement l’adaptateur secteur fourni par MSI, approuvé pour une utilisation avec ce produit. Environnement ∙ Ne placez pas le produit dans des environnements exposés à de la brume, de la fumée, des vibrations, de la poussière excessive, de l'air salin ou gras, ou à...
- Page 6 à niveau, d'une réparation ou d'un service de remplacement offert par MSI ou un fournisseur de services agréé. MSI offre à ses clients des pièces de remplacement, des réparations de produits et des services pendant 3 ans à compter de la date de vente pour tous les produits enregistrés EPEAT.
- Page 7 Informations de service publiquement disponibles Informations sur les services Section Instructions de démontage Composants et accessoires incluant l'identification des outils du produit nécessaires. Outils recommandés Diagramme éclaté des pièces. Composants et accessoires du produit Améliorabilité et réparabilité Liste des pièces de rechange, y compris du produit les pièces de rechange approuvées par le fabricant et comment les obtenir.
- Page 9 Démontage et assemblage...
- Page 10 ⚠ Important MSI fournit la liste ci-dessous des composants pour la configuration du système acheté et dans les 2 ans suivant l'arrêt du produit afin d'augmenter la durée de vie opérationnelle de ce produit. Vous pouvez obtenir plus de services en contactant le Service client en ligne de MSI.
- Page 11 Composant/Accessoire Article Bande décorative Panneau LCD Haut-parleurs Carte d'alimentation Carte mère Support de HUB Carte de circuit imprimé du HUB Carte Navi et touche Navi Couvercle de blindage Glissière de caméra Couvercle avant de la caméra Carte de circuit imprimé de la caméra Cache arrière de caméra Cache arrière Le support...
- Page 12 être obtenues en contactant le Service client en ligne de MSI. Pour les méthodes de remplacement, de réparation ou de mise à niveau, veuillez consulter les dans le tableau suivant.
- Page 13 Outils recommandés Les outils suivants peuvent être nécessaires pour effectuer les procédures de démontage et d'assemblage. • Tournevis cruciforme • Tournevis plat (en option) • Pincettes • Outil de levier • Pince diagonale (en option) • Pistolet thermique (en option) •...
- Page 14 Préparation au démontage 1. Éteignez le moniteur et votre ordinateur. 2. Débranchez les cordons d’alimentation de votre moniteur et de votre PC de la prise électrique. 3. Débranchez tous les câbles et le cordon d'alimentation du moniteur.
- Page 15 ⚠ Important ∙ Débranchez toutes les sources d’alimentation et placez le produit sur une surface stable avant de procéder au démontage ou à l'assemblage. ∙ Lorsque vous débranchez le cordon d'alimentation, tenez toujours la partie connecteur du cordon. Ne tirez jamais directement sur le cordon. ∙...
- Page 16 Le support Démontage du support 1. Placez le moniteur face vers le bas sur une surface stable et protégée. ❶ 2. Localisez et retirez les vis qui fixent le support ❷ 3. Soulevez et retirez le support du moniteur.
- Page 17 Composants Instructions de fin de vie Assemblage du support 1. Placez le moniteur face vers le bas sur une surface stable et protégée. 2. Alignez les trous de vis du support avec les trous de vis du cache arrière. ❶ ❷...
- Page 18 Cache arrière Démontage du cache arrière ❶ ❷ 1. Placez vos pouces sur le cache arrière ❸ , et les autres doigts contre le cadre avant. Appuyez sur vos pouces pour ouvrir le côté supérieur, gauche ⚠ et droit du cache arrière. Important ∙...
- Page 19 Composants Instructions de fin de vie ❹ 3. Soulevez délicatement le cache arrière vers le haut et faites attention lorsque ❺ vous débranchez les câbles du haut-parleur ❻ ❼ 4. Déroutez délicatement et retirez la carte Navi , les haut-parleurs , et tous les câbles du cache arrière.
- Page 20 Assemblage du cache arrière 1. Insérez la touche Navi pour commencer à assembler le cache arrière. ❶ ❷ 2. Fixez soigneusement la carte Navi et les haut-parleurs à leur emplacement et acheminez leurs câbles. ❸ 3. Connectez soigneusement les câbles des haut-parleurs à...
- Page 21 Composants Instructions de fin de vie ❺ 4. Alignez les languettes du cache arrière avec les fentes . Poussez doucement le ❻ cache arrière vers le bas pour terminer.
- Page 22 Caméra Démontage de la caméra 1. Retirez le ruban adhésif du câble qui relie la caméra. ❶ 2. Ouvrez la glissière de la caméra , puis utilisez un outil de levier pour soulever ❷ délicatement le cache arrière de la caméra 3.
- Page 23 Composants Instructions de fin de vie Assemblage de la caméra 1. Utilisez votre pouce pour appuyer soigneusement la carte de circuit imprimé de la caméra sur les clips situés sur les côtés gauche et droit. 2. Utilisez votre pouce pour appuyer soigneusement le cache arrière de la caméra dans le boîtier ❶...
- Page 24 Carte Navi et touche Navi Démontage de la carte Navi et de la touche Navi ❶ 1. Soulevez et retirez la carte Navi avec le câble du cache arrière. ❷ 2. Retirez la touche Navi pour libérer le cache arrière.
- Page 25 Composants Instructions de fin de vie Assemblage de la carte Navi et de la touche Navi ❶ 1. Insérez la touche Navi pour commencer à assembler le cache arrière. ❷ 2. Alignez et replacez la carte de la touche Navi sur le cache arrière.
- Page 26 Haut-parleurs Démontage des haut-parleurs 1. Localisez les haut-parleurs. ❶ 2. Démontez les haut-parleurs des supports et déroutez soigneusement les câbles des haut-parleurs.
- Page 27 Composants Instructions de fin de vie Assemblage des haut-parleurs ❶ 1. Alignez les câbles des haut-parleurs et fixez les haut-parleurs aux supports 2. Acheminez et connectez les câbles des haut-parleurs.
- Page 28 Panneau LCD et couvercle de blindage Démontage du panneau LCD et du couvercle de blindage ❷. 1. Retirez les vis du couvercle de blindage et les vis de la bande décorative . Et débranchez le câble de signal du panneau Débranchez le câble LED Débranchez le câble de la carte de circuit imprimé...
- Page 29 Composants Instructions de fin de vie Assemblage du panneau LCD et du couvercle de blindage ❶ 1. Installez la carte T-Con avec son ruban adhésif, connectez le câble de signal ❷ du panneau et placez le couvercle de blindage ainsi que la carte de circuit imprimé...
- Page 30 Carte mère Démontage de la carte mère pour retrier Suivez la section Démontage du panneau LCD et du couvercle de blindage la carte mère. 1. Localisez la carte mère, retirez les vis. Débranchez le câble de la carte mère gauche pour terminer.
- Page 31 Composants Instructions de fin de vie Assemblage de la carte mère pour terminer. Connectez le câble de la carte mère gauche 2. Localisez la carte mère, retirez les vis.
- Page 32 Carte d'alimentation Démontage de la carte d'alimentation Suivez la section Démontage du panneau LCD et du couvercle de blindage pour retirer la carte d'alimentation. Dévissez les vis de la carte d'alimentation. Retirez le clip entre la plaque d’isolation et la bande d'alimentation. Débranchez le câble de la carte d'alimentation droite pour terminer.
- Page 33 Composants Instructions de fin de vie Assemblage de la carte d'alimentation 1. Connectez le câble de la carte d'alimentation droite pour terminer. 2. Fixez le clip entre la plaque d'isolation et la bande d'alimentation. 3. Fixez les vis sur la carte d'alimentation.
- Page 34 Bande décorative Démontage de la bande décorative 1. Suivez la section Démontage du panneau LCD et du couvercle de blindage pour retirer la bande décorative. ❶ 2. Placez le moniteur en position face vers le bas. Retirez les vis qui fixent la bande décorative au cadre de l'écran LCD à...
- Page 35 Composants Instructions de fin de vie Assemblage de la bande décorative ❶ 1. Remettez la bande décorative sur le cadre de l'écran LCD avec les trous de vis alignés, puis enclenchez-la en place en appuyant sur les bords. ❷ 2. Remettez et serrez les vis avec un tournevis cruciforme pour fixer la bande décorative au cadre de l'écran LCD.
- Page 36 Mise sous tension après maintenance 1. Connectez le câble de signal du moniteur à votre PC. Connectez le cordon d'alimentation à la prise d'alimentation du moniteur et à la prise électrique. Allumez le moniteur. 2. En fonction des ports de signal du moniteur, vérifiez les ports VGA, HDMI et DP dans l'ordre.
- Page 37 Il est toujours recommandé que les utilisateurs contactent le centre de service agréé MSI pour un support technique avancé si nécessaire. La LED d’alimentation est éteinte.
- Page 38 Consignes de recyclage Base de support 1. Suivez la section Démontage du support pour retirer le support réglable du moniteur. ❶ ❷ 2. En démontant les attaches à libération rapide de la base du support pour séparer le support réglable et la base 3.
- Page 39 Composants Instructions de fin de vie ❸ ❹ 4. Retournez la base. Retirez les patins en caoutchouc et enlevez les vis dessous à l'aide d'un tournevis cruciforme pour ouvrir la base. ❺ 5. Ouvrez et retirez la plaque de base en acier , la plaque de base en plastique peut être recyclée par des recycleurs qualifiés.
- Page 40 7. Les deux plaques peuvent être recyclées par des recycleurs qualifiés. Plaque VESA 8. Utilisez un tournevis cruciforme pour desserrer les vis du support 9. Utilisez un outil de levier pour ouvrir la plaque VESA en acier et en plastique autour du bord.
- Page 41 Composants Instructions de fin de vie 10. La plaque VESA en plastique peut être recyclée par des recycleurs qualifiés. Boîtier du support 11. Retirez le dessus en forme de disque circulaire en suivant les directions 10 11 12 ci-dessous 12. Retirer les vis pour retirer le capuchon...
- Page 42 Composants Instructions de fin de vie Redressez-le avec une pince et retirez la coque Utilisez un outil de levier pour ouvrir soigneusement le boîtier de la jambe de force Dévissez les vis et le boîtier du support retiré peut être recyclé par un recycleur qualifié.
- Page 43 Cache arrière ⚠ Important Avant de recycler les pièces en plastique séparées, veuillez utiliser un tournevis cruciforme ou une pince diagonale pour retirer tous les bossages de vis avec des tiges de cuivre, le cas échéant. 1. Suivez la section Démontage du cache arrière pour retirer le cache arrière.
- Page 44 Composants Instructions de fin de vie Retrait de la bande décorative et du cadre de l'écran LCD 1. Suivez le pour retirer la bande Démontage du panneau LCD et du couvercle de blindage décorative et le cadre de l'écran LCD. 2.
- Page 45 5. Prenez trois morceaux de ruban adhésif froissé en papier et fixez la carte source au ❼ panneau LCD ❽ 6. Utilisez une barre de levier pour ouvrir le cadre de l'écran LCD et laissez le cadre en caoutchouc se séparer de la plaque arrière, qui comporte un total de 26 boucles.
- Page 46 Composants Instructions de fin de vie ❾ 7. Le cadre de l'écran LCD peut être recyclé. ⚠ Important 1.Ce démontage doit être effectué dans une salle blanche. 2.Vous devez porter un bracelet antistatique lorsque vous touchez la carte mère et le panneau LCD.
- Page 47 ⚠ Important Informations environnementales du MSI Des informations sur les initiatives, politiques, programmes et objectifs environnementaux de MSI peuvent être consultées dans la Politique de durabilité environnementale Objectif Ces informations visent à fournir des orientations aux recycleurs sur la présence de matériaux et de composants au niveau du produit, comme l'exigent la directive DEEE...
- Page 48 CLIQUEZ ICI 3. Recherchez le centre de recyclage MSI le plus proche sur le site Web. 4. Contactez le centre de recyclage désigné par téléphone ou par e-mail pour planifier votre enlèvement. Les clients sont responsables des frais...
