Avant de commencer - Lisez ces instructions attentivement et en entier.
IMPORTANT – OBSERVEZ TOUS LES CODES ET RÈGLEMENTS EN VIGUEUR.
Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
Note au consommateur - Conservez ces instructions avec votre manuel d'utilisation pour consultation ultérieure.
Outils nécessaires
• Règle ou mètre
• Tournevis Phillips
• Niveau
• Crayon
• Scie à bois
Installer la grille d'air de retour
REMARQUE : La grille de retour d'air doit être
installée dans un mur de garde-robe intérieur commun
à l'unité. La grille de reprise d'air peut être montée à
n'importe quelle hauteur de mur ou dans la porte.
1. Couper et enchevêtrer une ouverture 20⅜" W x
20⅜" H (52 cm de large x 52 cm de haut) dans le
panneau mural du coffret.
REMARQUE : Utilisez un niveau ou une méthode
appropriée pour vous assurer que la découpe est
d'équerre et d'aplomb. Installer la charpente de
grille dans l'orientation illustrée.
2. Retirer les deux vis de la grille et déposer la grille
de la charpente.
3. Ajuster la charpente de grille dans l'ouverture de
découpe.
4. Bloquer la charpente de grille sur la charpente du
mur du coffret avec 8 vis de fixation (fournies sur le
terrain).
5. Installer un filtre de 20" x 20" x 1" (51 x 51 x 2,5 cm)
(fourni sur le terrain) danse la grille.
6. Installer la grille dans la charpente et remettre en
place les deux vis retirées plus tôt.
GE est une marque de commerce de General Electric Company. Fabriqué sous licence de marque.

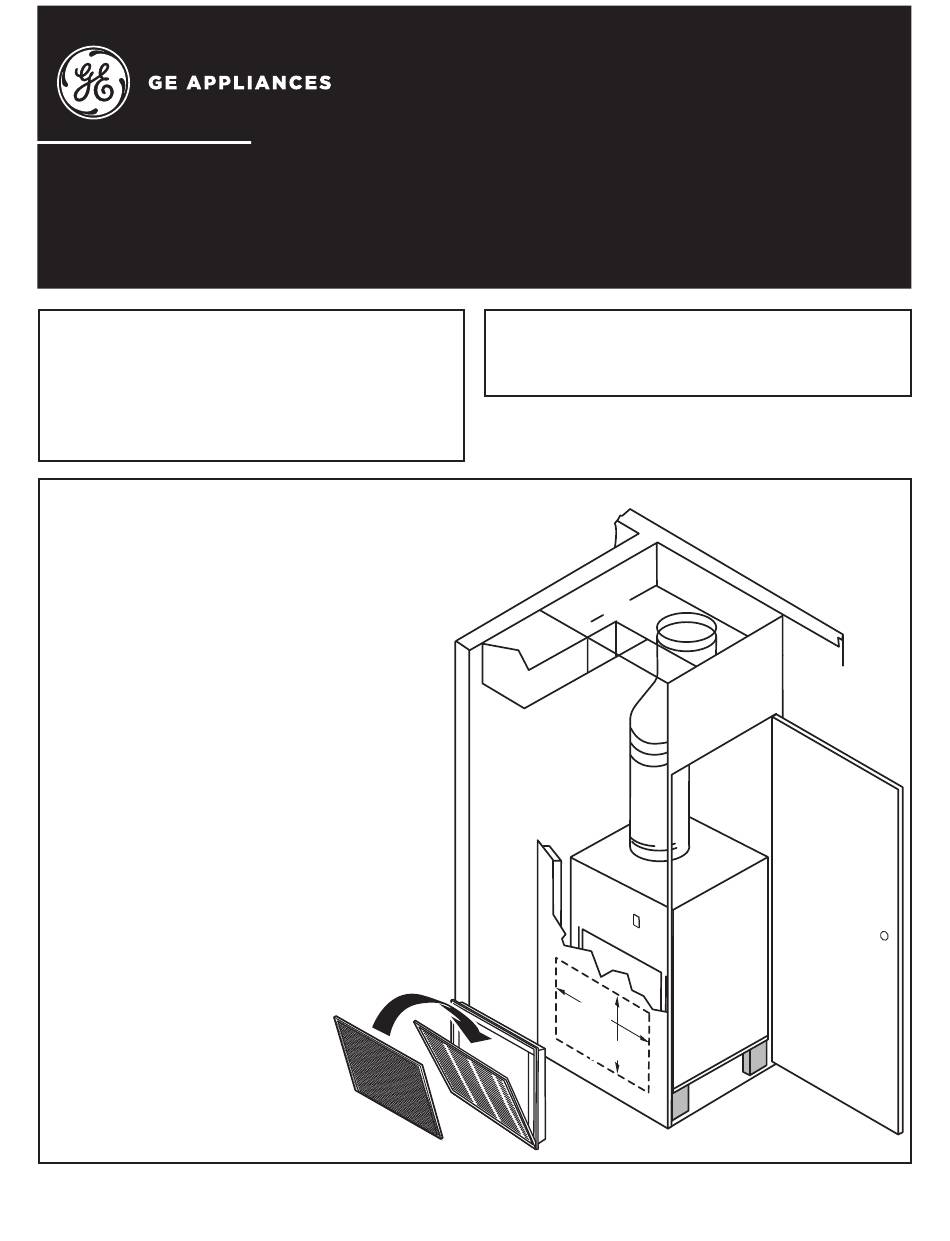

Instructions d'installation
pour votre nouvelle
RAVRG2B
grille d'air de retour
Pièces nécessaires
• 8 vis de fixation
• Filtre 20" x 20" x1" (51cm x 51cm x 2,5 cm)
Filtre
Grille
20 3/8"
20 3/8"
Charpente
31-5000761 Rev. 0 04-23 GEA
