If you have any questions, call GE Appliances at 800.GE.CARES (800.432.2737) or visit our Website at: GEAppliances.com
BEFORE YOU BEGIN
Read these instructions completely and carefully.
IMPORTANT
•
local inspector's use.
IMPORTANT
•
codes and ordinances.
Note to Installer
•
– Be sure to leave these
instructions with the Consumer.
Note to Consumer
•
future reference.
• Proper installation is the responsibility of the installer.
• Accessory failure due to improper installation is not
covered under the Warranty.
CONTENTS
5mm x 20mm Drill Point Screws (Silver) - 10
Inlet top - 1
5mm x 20mm
#10 x 7/8" Thread
Drill Point Screws
Forming Screws
(Silver) - 10
In Canada, call 800.561.3344 or visit www.GEAppliances.ca
– Save these instructions for
– Observe all governing
– Keep these instructions for
Rear Outlet - 1
#10 x 7/8" Thread
Forming Screws
(Black) - 4
Inlet Sides - 2
Shoulder
Washers - 6
Shoulder
Washers - 6
(Black) - 4
Duct Accessory Kit
PH10VK
IMPORTANT SAFETY
INFORMATION
Read the entire manual. Failure to
CAUTION
follow these warnings can result in
personal injury or property damage.
WARNING
Turn off the circuit breaker, disconnecting power
before beginning the installation. Replace all parts
and panels before operating. Failure to do so can
result in death or electrical shock.
• This accessory is not intended for use by persons
(including children) with reduced physical, sensory
or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the accessory by a
person responsible for their safety.
• Children should be supervised to ensure that they do
not play with the accessory.
• Approved for ducted supply of SINGLE ROOM USE
ONLY. Not recommended for multiple room ducted
installation.
• These instructions are supplemental to the Heat Pump
Water Heater Owner's Manual with use and care
Instructions.
TOOLS AND MATERIALS YOU WILL
NEED TO INSTALL DUCT KIT
Safety
Glasses
Gloves
Drill with #2
Phillips bit
- Electrical Shock Hazard
Phillips #2 Screwdriver
UL listed
aluminum
foil tape
31-6000341 Rev 1 04-25
Table des Matières
loading

Manuels Connexes pour GE PH10VK

Sommaire des Matières pour GE PH10VK

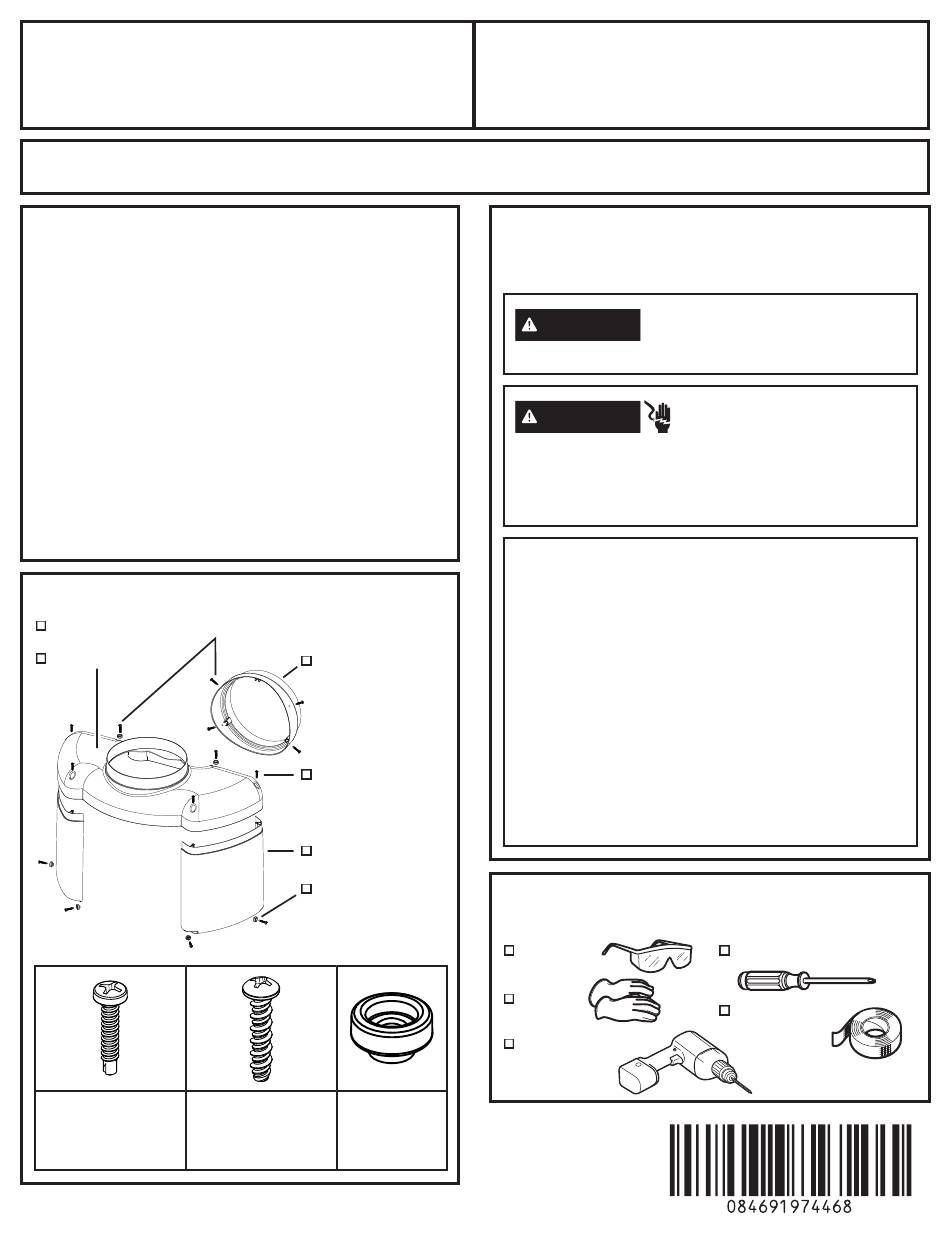

  • Page 1 Installation Duct Accessory Kit Instructions PH10VK If you have any questions, call GE Appliances at 800.GE.CARES (800.432.2737) or visit our Website at: GEAppliances.com In Canada, call 800.561.3344 or visit www.GEAppliances.ca BEFORE YOU BEGIN IMPORTANT SAFETY Read these instructions completely and carefully.
