SF 005A
SF 006A
Per tutte le versioni dei sofioni è necessaria l'installazione di un interruttore ON/OFF sull'alimentazione del trasformatore.
All false ceiling shower heads require installation of control key for switch on/off lights on transformer power supply.
Pour toutes les versions de plafonds de douche à encastrer à faux-plafond il faut installer un interrupteur marche/arrêt sur
l'alimentation du transformateur qui vient fourni avec le produit.
MIX
WATER SUPPLY
Eau froide/chaude
mélangée
DN15 G1/2"
Controsofitto
Faux plafond
min 10 mm - MAX 40 mm

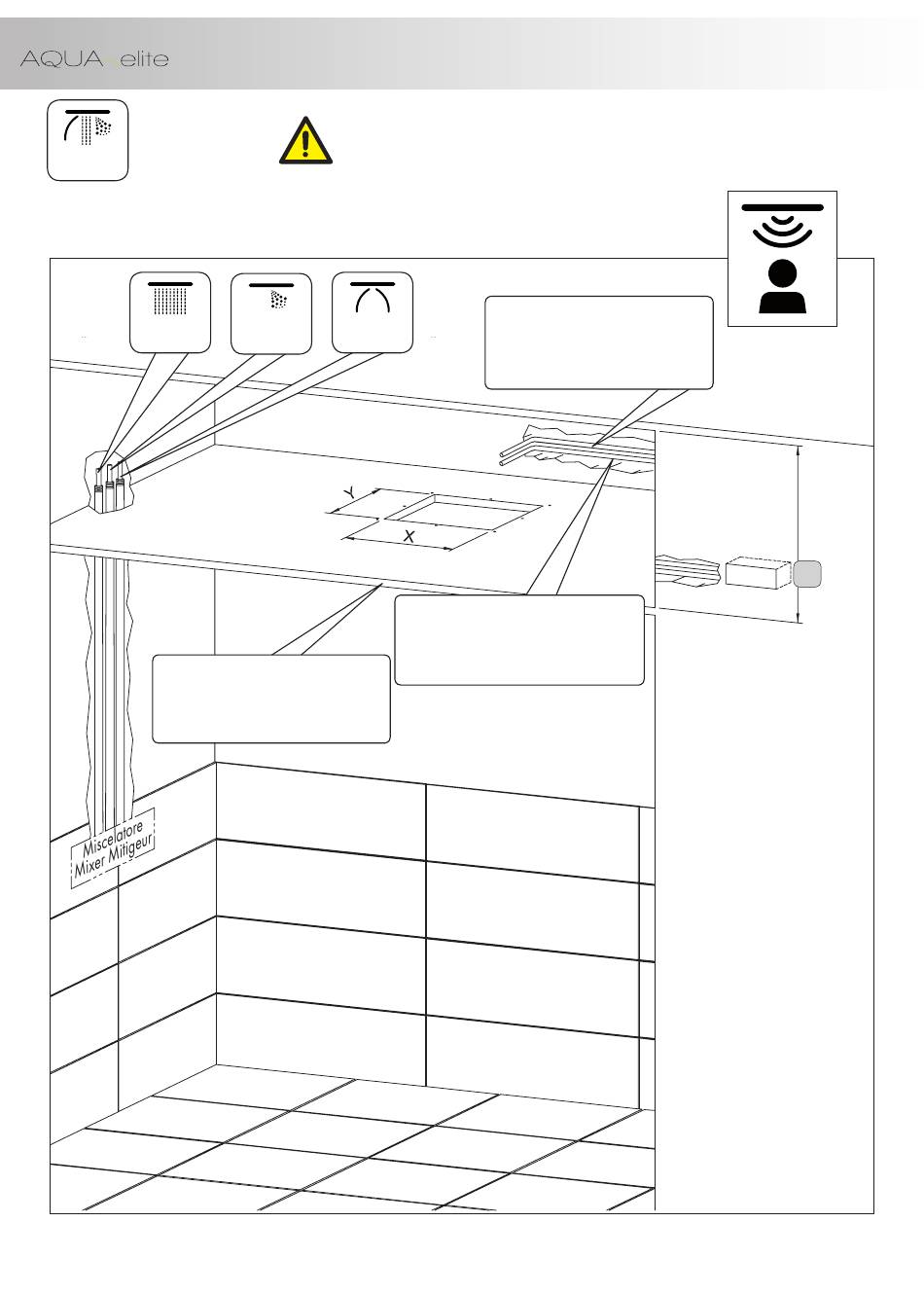

Schema impianto idraulico-elettrico / Hydraulic-electric system layout
x = 660 mm.
Y = 310 mm.
z= min 160 mm. / max 700 mm.
False ceiling
Schéma d'installation hydraulique-électrique
CAVO LED
LED CABLE
CÂBLE LED
12 Vac (5 Mt.) ø min. 20 mm
CAVO SENSORE PRESENZA
CABLE MOTION SENSOR
CÂBLE DÉTECTEUR DE PRÉSENCE
12 Vac (5 Mt.) ø min. 20 mm
11
Trasformatore
Transformer
Transformateur
220V - 12V
F
