SF 005B
Per tutte le versioni dei sofioni è necessaria l'installazione di un interruttore ON/OFF sull'alimentazione del trasformatore.
All false ceiling shower heads require installation of control key for switch on/off lights on transformer power supply.
Pour toutes les versions de plafonds de douche à encastrer à faux-plafond il faut installer un interrupteur marche/arrêt sur
l'alimentation du transformateur qui vient fourni avec le produit.
MIX
WATER SUPPLY
Eau froide/chaude
mélangée
DN15 G1/2"
min 10 mm - MAX 40 mm

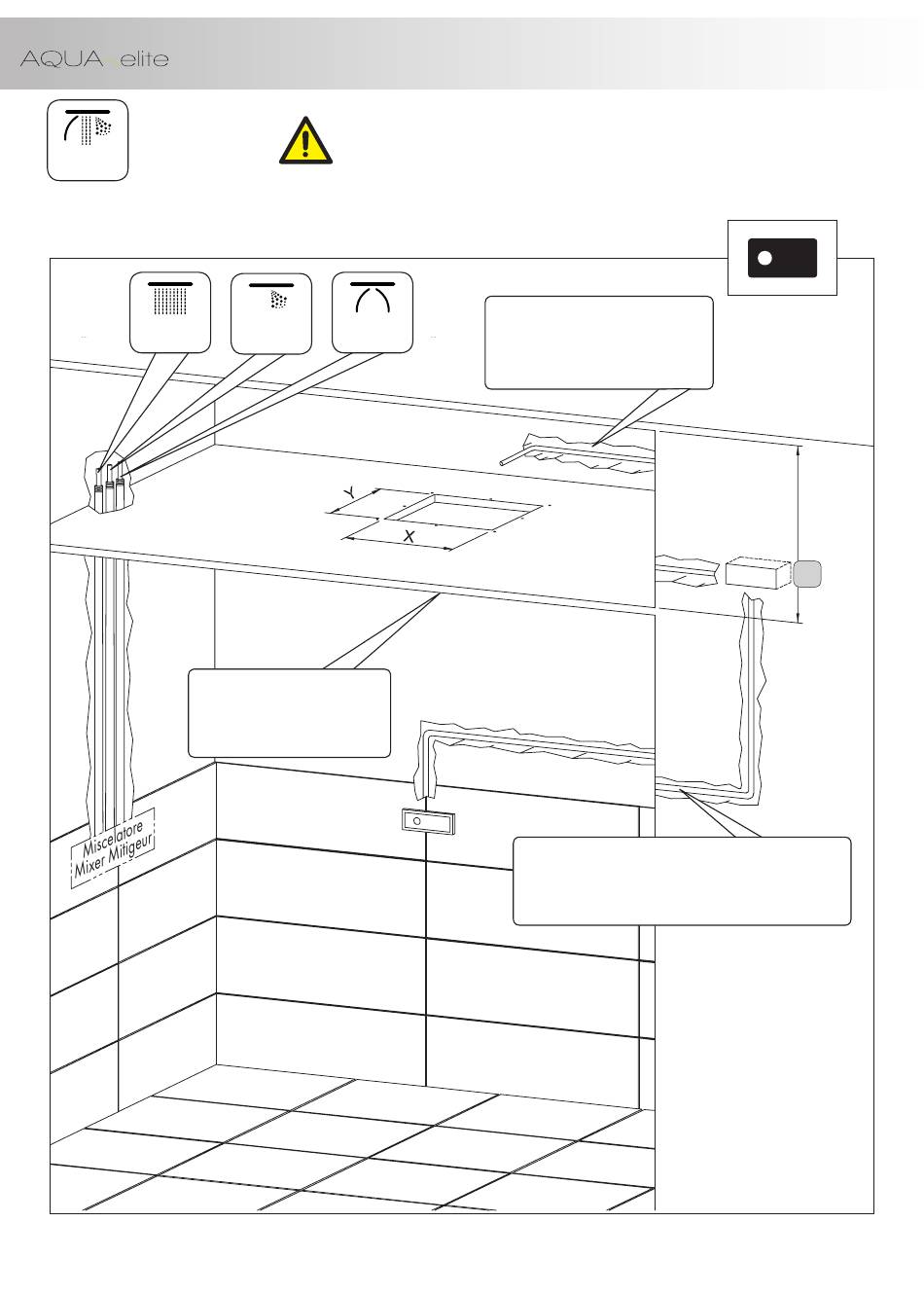

Schema impianto idraulico-elettrico / Hydraulic-electric system layout
x = 660 mm.
Y = 310 mm.
z= min 160 mm. / max 700 mm.
Controsofitto
False ceiling
Faux plafond
Schéma d'installation hydraulique-électrique
CAVO LED
LED CABLE
CÂBLE LED
12 Vac (5 Mt.) ø min. 20 mm
CAVO PULSANTE LED 12 Vac (5 Mt.)
LED BUTTON CABLE 12 VAC (5 MT.)
CÂBLE COMMANDE MURALE
13
Trasformatore
Transformer
Transformateur
220V - 12V
F
ø min. 20 mm
z
