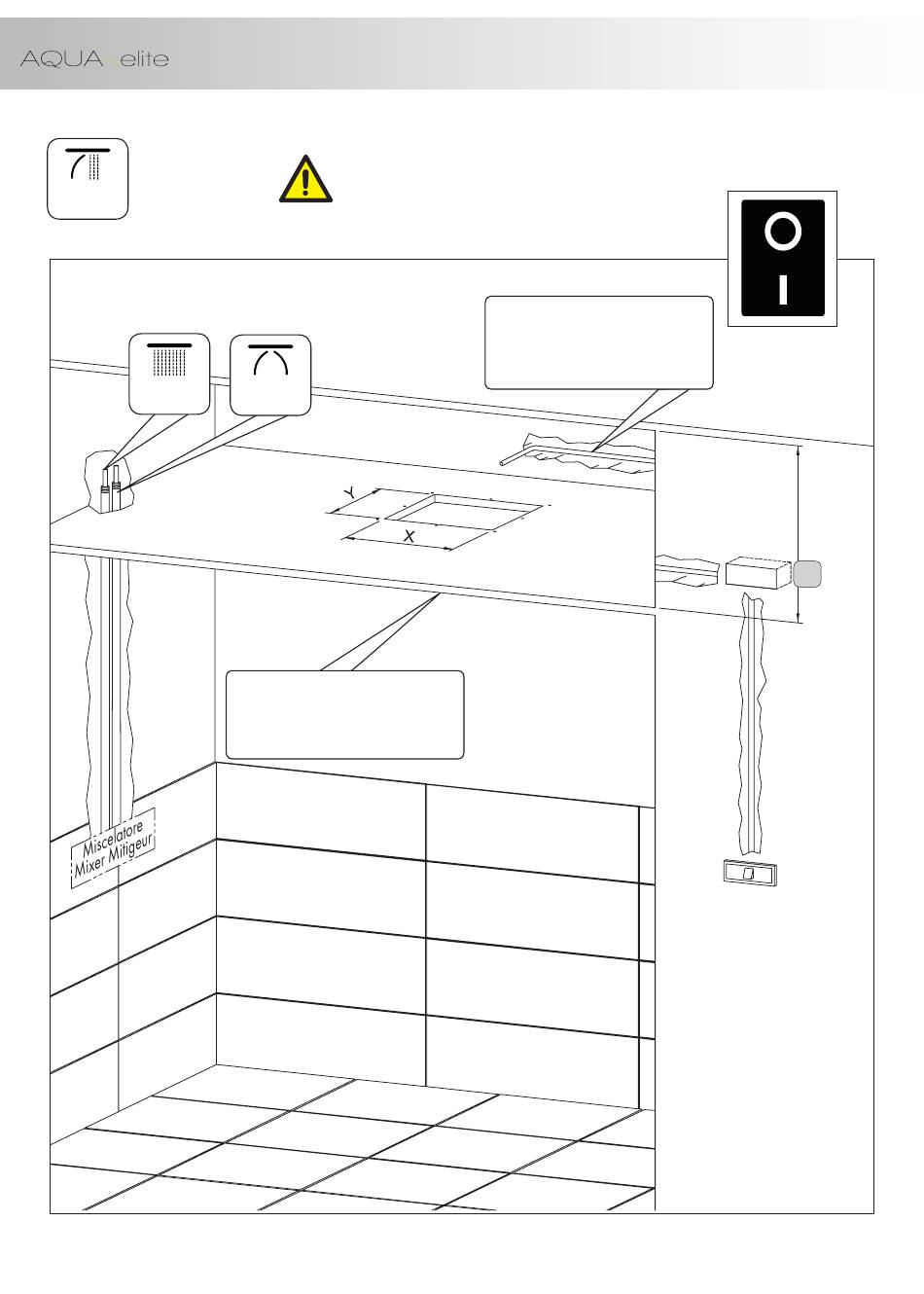

Schema impianto idraulico-elettrico / Hydraulic-electric system layout
SF 007D
MIX
WATER SUPPLY
Eau froide/chaude
mélangée
DN15 G1/2"
Controsofitto
False ceiling
Faux plafond
min 10 mm - MAX 40 mm
Schéma d'installation hydraulique-électrique
x = 660 mm.
Y = 310 mm.
z= min 160 mm. / max 700 mm.
12 Vac (5 Mt.) ø min. 20 mm
10
CAVO LED
LED CABLE
CÂBLE LED
Trasformatore
Transformer
Transformateur
220V - 12V
z
F
