5.
TYPE DE PROGRAMME
Le régulateur dispose de deux manières d'exécution de programmes. Le paramètre Program Type (Pr.Ty) permet à l'utilisateur de choisir entre
rampe au palier (rate) et un programme complet de rampes et paliers (Pr). L'utilisateur peut choisir de ne pas exécuter aucun type de
programme (none).
5.1

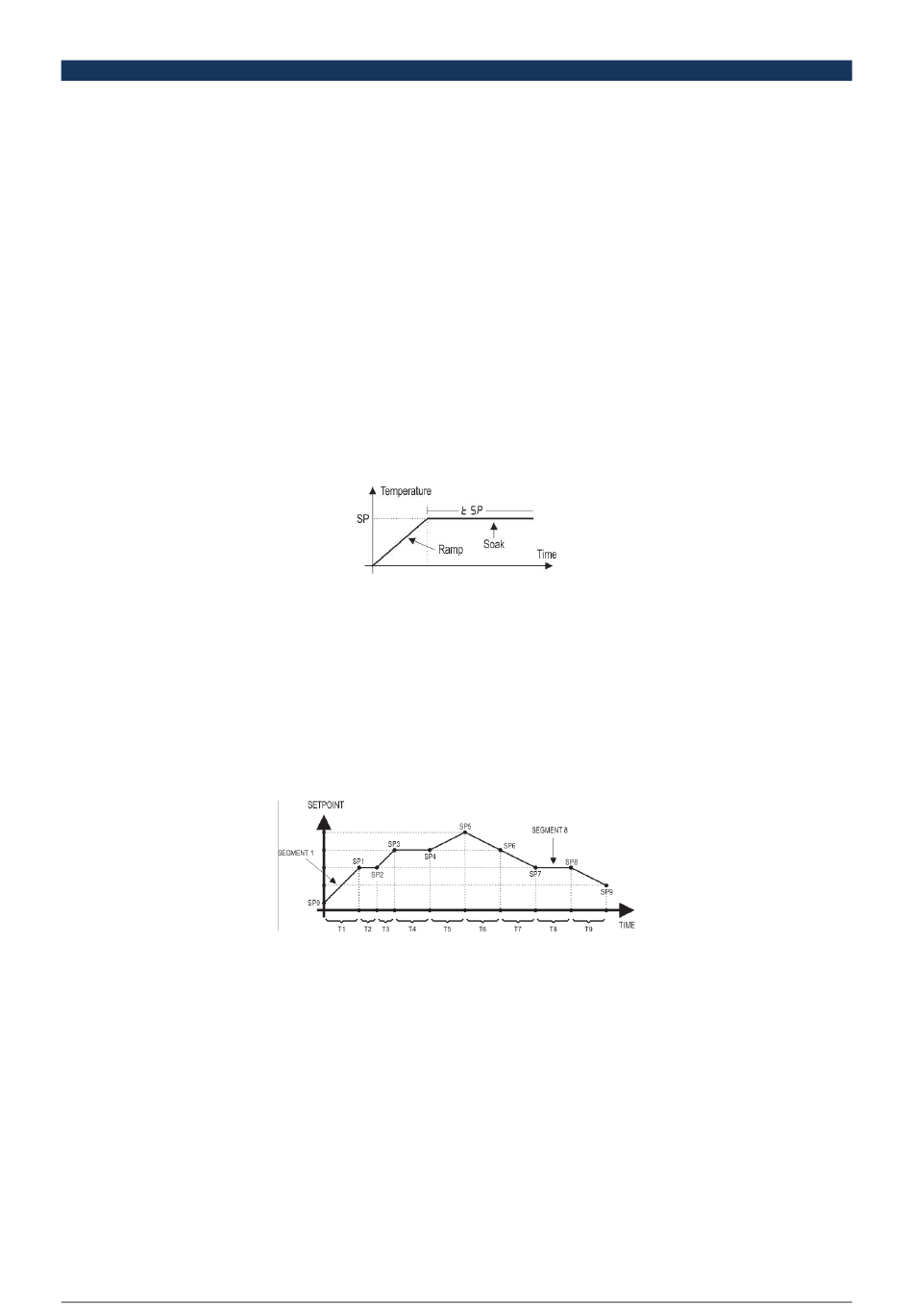

FONCTION RAMPE AU PALIER
Disponible lorsque l'option Rate est définie dans le paramètre Pr.Ty.
Avec cette option, le régulateur permet que la température varie graduellement d'une valeur initiale jusqu'à une valeur finale donnée, en limitant la
puissance livrée au processus, ce qui caractérise un comportement de type rampe. La valeur initiale de la rampe sera toujours la température
initiale du processus (PV). La valeur finale sera toujours la valeur définie en SP (la consigne).
L'utilisateur détermine la vitesse d'augmentation (ou de diminution) de la rampe dans le paramètre rAtE, qui définit un taux de variation de la
température en degrés par minute.
Avec rAtE réglé sur 0.0, la rampe est désactivée et le régulateur passe à fonctionner sans limiter la puissance livrée au processus.
Lorsque la valeur de SP est atteinte, le régulateur passe à contrôler le processus avec la valeur de la consigne SP (palier), à un intervalle de temps
défini ou indéfini.
Le paramètre tSP, réglable entre 0 et 9 999 minutes, détermine la durée du palier. À la fin du palier le contrôle est désactivé (run= no) et toutes
les sorties sont désactivées.
Avec 0 réglé sur tSP, le contrôle se poursuit indéfiniment sans limite de temps.
Une alarme peut être associée à la fin du palier. La fonction d'alarme End.t détermine qu'une alarme soit activée à la fin du palier. Valable
seulement avec tsp ≠ 0.
Après une panne de courant, le régulateur reprend automatiquement l'exécution de la fonction rampe au palier. Si la valeur de PV est inférieure à
la valeur de la consigne (SP), la rampe reprend automatiquement à ce niveau jusqu'à atteindre la SP. Si la température est équivalente à la SP, le
régulateur reprend l'exécution du palier.
5.2
PROGRAMME COMPLET DE RAMPES ET PALIERS
Disponible lorsque l'option Pr est définie dans le paramètre Pr.Ty.
Le régulateur permet l'élaboration d'un programme de rampes et paliers de température. Ce programme est créé à partir de la définition de valeurs
de consignes (SP) et d'intervalles de temps, en définissant jusqu'à neuf (9) segments de programme. Le schéma ci-dessous montre un modèle
de programme à 9 segments :
Le programme créé est stocké indéfiniment dans la mémoire du régulateur. Il peut être modifié librement, exécuté chaque fois que cela s'avère
nécessaire et répété autant de fois qu'il est nécessaire.
Pour exécuter un programme :
1. Désactiver les sorties (rvn = NO) ;
2. Activer l'exécution du paramètre E. P r = yes ;
3. Déclencher la mise en route en activant les sorties (rvn = yes).
Une fois l'exécution d'un programme commence, le régulateur passe à générer automatiquement les valeurs de consigne (SP) définies pour
chaque segment du programme. Le réglage de SP à l'écran d'indication reste bloqué.
NOVUS AUTOMATION
Figure 2
Figure 3
10/17
