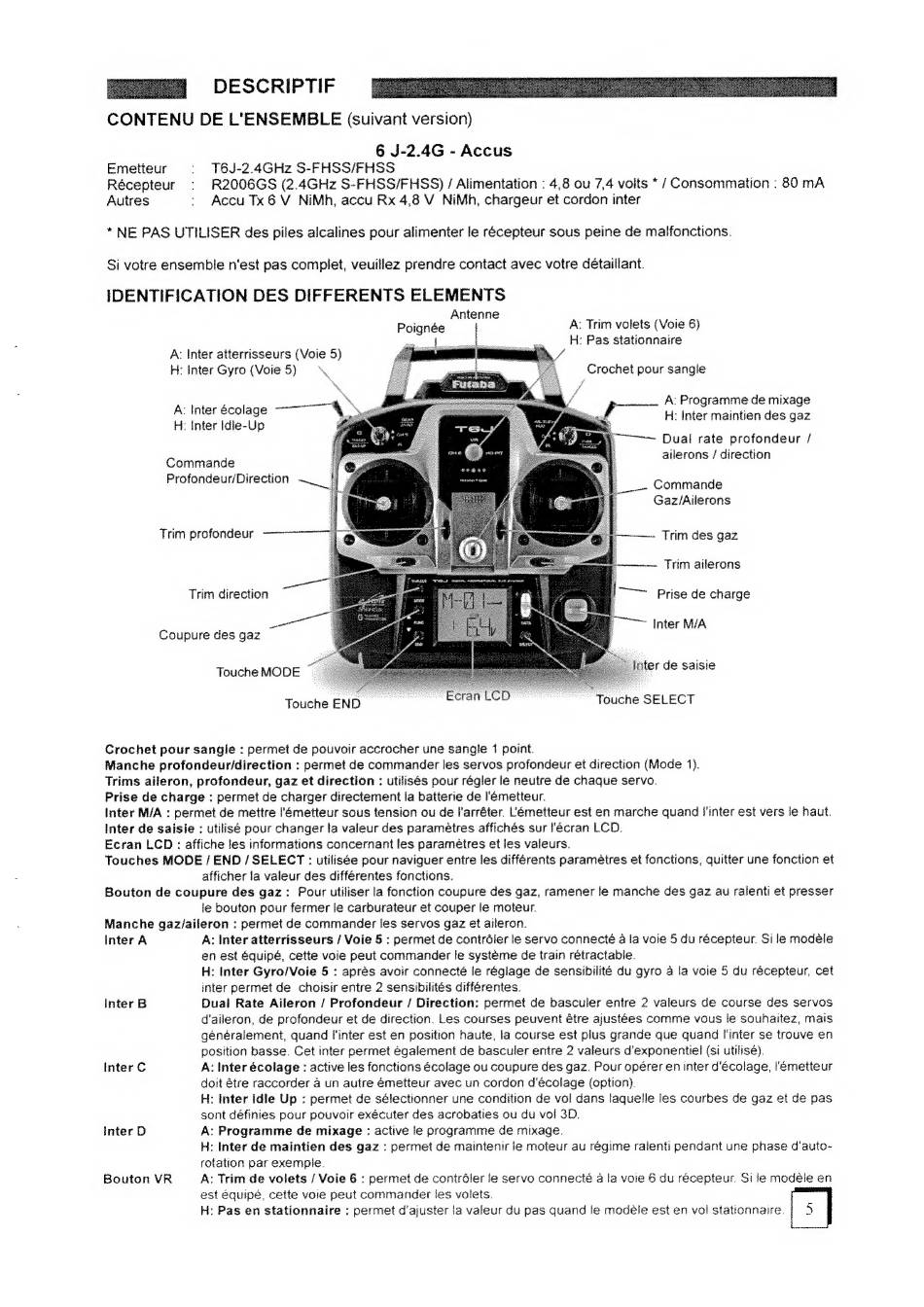

DESCRIPTIF
CONTENU DE L'ENSEMBLE (suivant version)
6 J-2.4G - Accus
Emetteur
:
T6J-2.4GHz S-FHSS/FHSS
Récepteur
:
R2006GS (2.4GHz S-FHSS/FHSS) / Alimentation ` 4,8 ou 7,4 volts * / Consommation ` 80 mA
Autres
:
Accu Tx 6 V NiMh, accu Rx 4,8 V NiMh, chargeur et cordon inter
* NE PAS UTILISER des piles alcalines pour alimenter le récepteur sous peine de malfonctions.
Si votre ensemble n'est pas complet, veuillez prendre contact avec votre détaillant.
IDENTIFICATION DES DIFFERENTS ELEMENTS
Antenne
H: Pas stationnaire
A: Inter atterrisseurs (Voie 5)
H Inter Gyro (Voie 5) — N,
Crochet pour sangle
A: Programme de mixage
/
H: Inter maintien des gaz
Dual rate profondeur /
ailerons / direction
EN
NC
A: Inter écolage ——— Å,
H: Inter Idle-Up
Commande
Profondeur/Direction
~
E
Commande
Gaz/Ailerons
Trim profondeur
Trim des gaz
Trim ailerons
fi
Trim direction
H' —
Prise de charge
Inter M/A
Coupure des gaz
Crochet pour sangle : permet de pouvoir accrocher une sangle 1 point.
Manche profondeur/direction : permet de commander les servos profondeur et direction (Mode 1).
Trims aileron, profondeur, gaz et direction : utilisés pour régler le neutre de chaque servo.
Prise de charge : permet de charger directement la batterie de l'émetteur.
Inter M/A : permet de mettre l'émetteur sous tension ou de l'arréter. L'émetteur est en marche quand l'inter est vers le haut.
Inter de saisie : utilisé pour changer la valeur des paramètres affichés sur l'écran LCD.
Ecran LCD : affiche les informations concernant les paramètres et les valeurs.
Touches MODE / END / SELECT : utilisée pour naviguer entre les différents paramètres et fonctions, quitter une fonction et
afficher la valeur des différentes fonctions.
Bouton de coupure des gaz : Pour utiliser la fonction coupure des gaz, ramener le manche des gaz au ralenti et presser
le bouton pour fermer le carburateur et couper le moteur.
Manche gaz/aileron : permet de commander les servos gaz et aileron.
Inter A
A: Inter atterrisseurs / Voie 5 : permet de contrôler le servo connecté à la voie 5 du récepteur. Si le modèle
en est équipé, cette voie peut commander le systéme de train rétractable.
H: Inter Gyro/Voie 5 : aprés avoir connecté le réglage de sensibilité du gyro à la voie 5 du récepteur, cet
inter permet de choisir entre 2 sensibilités différentes.
inter B
Dual Rate Aileron / Profondeur / Direction: permet de basculer entre 2 valeurs de course des servos
d'aileron, de profondeur et de direction. Les courses peuvent étre ajustées comme vous le souhaitez, mais
généralement, quand l'inter est en position haute, la course est plus grande que quand l'inter se trouve en
position basse. Cet inter permet également de basculer entre 2 valeurs d'exponentiel (si utilisé).
Inter C
A: Inter écolage : active les fonctions écolage ou coupure des gaz. Pour opérer en inter d'écolage, l'émetteur
doit étre raccorder à un autre émetteur avec un cordon d'écolage (option).
H: inter Idle Up : permet de sélectionner une condition de vol dans laquelle les courbes de gaz et de pas
sont définies pour pouvoir exécuter des acrobaties ou du vol 3D.
inter D
A: Programme de mixage : active le programme de mixage.
H: Inter de maintien des gaz : permet de maintenir le moteur au régime ralenti pendant une phase d'auto-
rotation par exemple.
Bouton VR
A: Trim de volets / Voie 6 : permet de contróler le servo connecté à la voie 6 du récepteur. Si le modéle en
est équipé, cette voie peut commander les volets.
H: Pas en stationnaire : permet d'ajuster la valeur du pas quand le modèle est en vol stationnaire.
