2.3 - RACCORDEMENT
A LA CHEMINEE
La cheminée a une importance fondamenta-
le pour le bon fonctionnement d'une chau-
dière.
A cause de la basse température que les
fumées peuvent atteindre lors du fonction-
nement intermittent, il est nécessaire que la
cheminée soit parfaitement imperméable aux
éventuels condensats des produits de la
combustion et construite avec des matériaux
aptes à résister à la corrosion.
2.4 - RACCORDEMENTS
HYDRAULIQUES

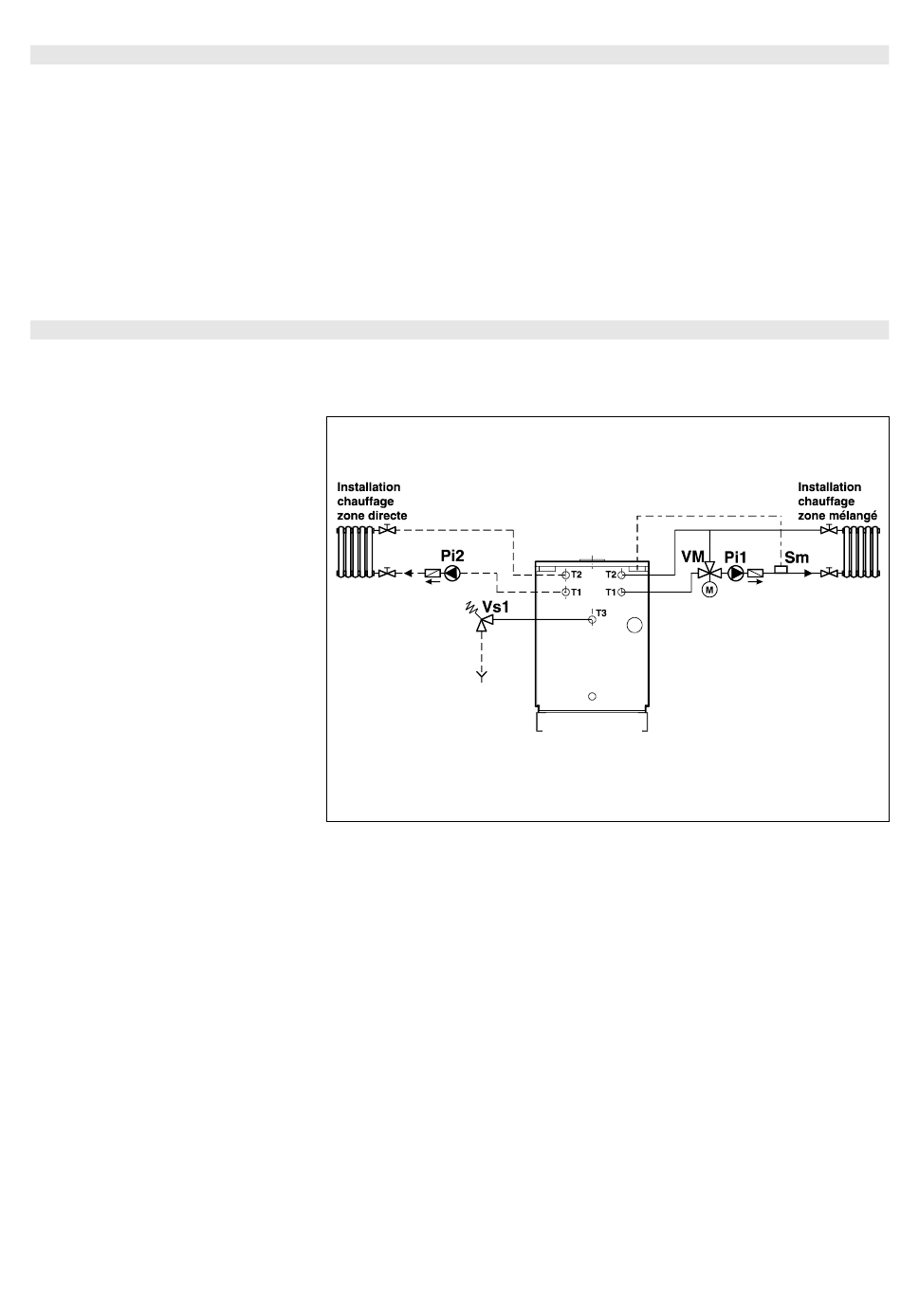

Schéma de raccordement type de la chau-
dière pour le chauffage.
Pi1 Pompe chauffage zone mélangée
Pi2 Pompe chauffage zone directe
Sm Sonde de départ
VM Vanne mélangeuse
Vs1 Soupape de sécurité chaudière tarée à 3 bar
Dans le cas de cheminées existantes, le tu-
bage du conduit peut être envisagé avec un
matériau compatible avec les produits de
combustion du fioul ou du gaz.
Les différents raccords doivent être bien scel-
lés de façon à empêcher l'entrée d'air et, par
conséquent, l'augmentation de la possibilité
de formation de condensats.
On doit, en outre, empêcher que les conden-
sats éventuels ou la pluie en provenance de
la cheminée, puissent arriver jusqu'à la boîte
à fumées de la chaudière.
Pour ce qui concerne la section et la hauteur
de la cheminée, il est nécessaire de se référer
aux réglementations nationales et locales en
vigueur.
Dans le tuyau de raccordement entre chau-
dière et cheminée, on doit prévoir un trou pour
la mesure de la température et l'analyse des
produits de la combustion.
fig. 9
9
