Installation
• Un équipement de sécurité déjà installé
sur le véhicule:
– ne doit pas être modifié ni rendu
inefficace
– ne doit être déposé que dans le but
d'installer le système et doit ensuite être
remis en place
• Doit n'utiliser que des pièces de rechange
Lincoln d'origine ou des pièces agréées par
Lincoln.
REMARQUE
Respecter les instructions d'installation
de perçage et de soudage données par
le constructeur du véhicule; les distance
minima spécifiées entre les trous et le
bord supérieur/inférieur du châssis ou
entre deux trous.
REMARQUE
Faire acheminer les conduites
d'alimentation par un professionnel.
Boulonner fermement l'une à l'autre
les pièces soumises à une Pression.
Pose et entretien des
flexibles hydrauliques
Les flexibles de lubrification:
• Ne doivent jamais subir une torsion
• Doivent être posés sans torsades
• Ne doivent pas frotter contre des pièces ou
arêtes métalliques
• Doivent faire l'objet de contrôles visuels
réguliers et être remplacés en cas d'usure
(au plus tard  ans après leur pose)
Faire attention en cas d'installation non
linéaire de prévoir un rayon de courbure
aussi important que possible. Éviter les plis.
Dans les installations dans les endroits
restreints, utiliser des coudes pour éviter
le risque de pliage derrière l'emboîture de
flexible. Utiliser des flexibles hydrauliques
pour haute Pression comme conduites
de lubrification.

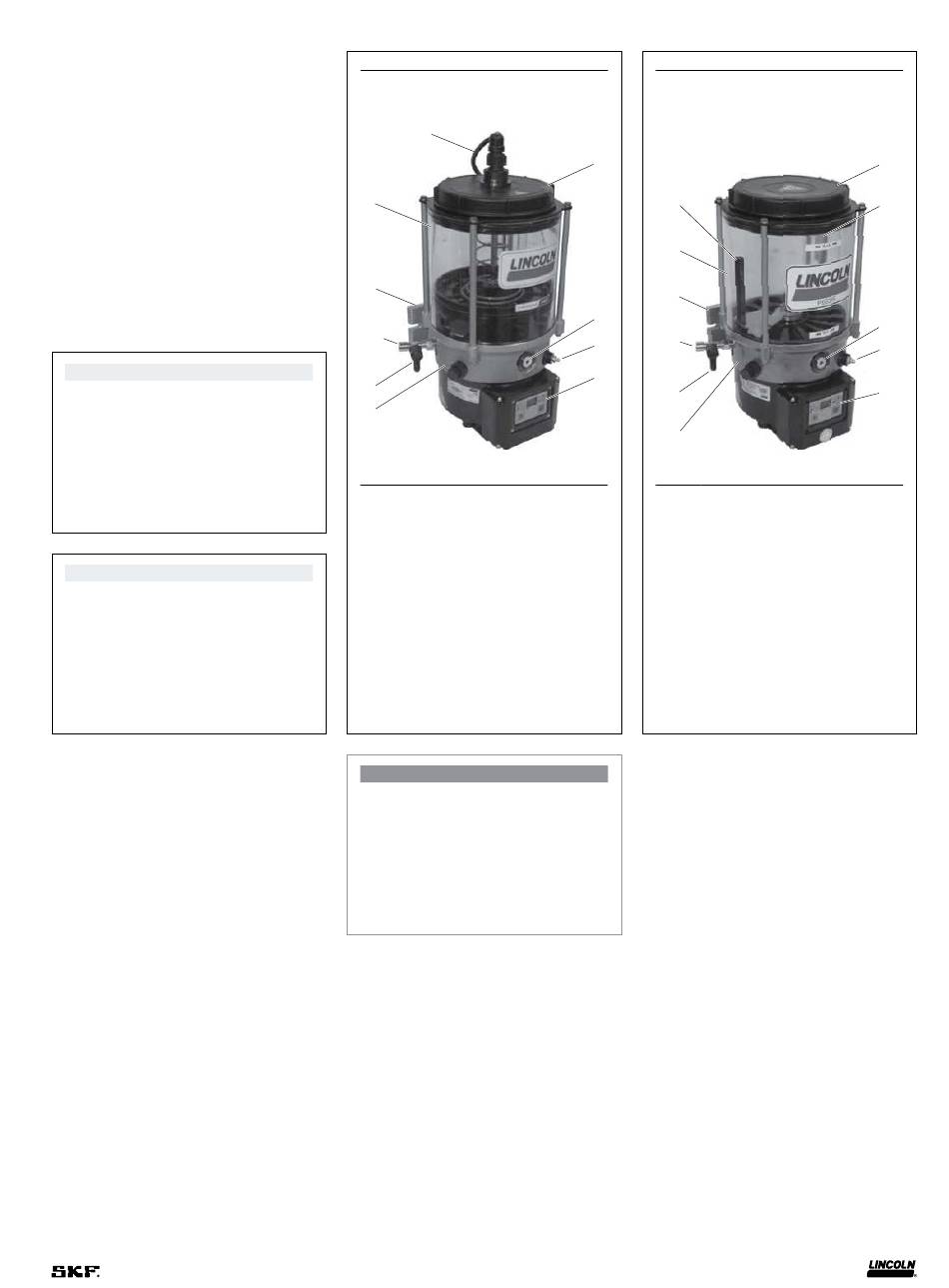

Pompe PS à plaque suiveuse
3
2
1
10
9
8
Article Description
 Plaque de montage
 Réservoir
 Branchement de contrôle de
bas niveau
 Couvercle supérieur
 Éléments de pompage
 Graisseur de remplissage
 Clavier
 Corps de pompe
 Soupape de surPression
 Sortie de pompe
AT TENTION

La sécurité de fonctionnement de la
pompe PS ne peut être garantie
que dans le cas d'une pose et d'un
entretien de ces flexibles effectués par
un professionnel. Veiller à suivre les
recommandations suivantes.

Fig. 
Pompe PS à conduite unique
sans plaque suiveuse
Remarque: contrôle de bas niveau
(† Fig. , page )
4
3
2
1
5
10
6
7
9
8
Article Description
 Plaque de montage
 Réservoir
 Palette d'agitation
 Couvercle supérieur
 Éléments de pompage
 Graisseur de remplissage
 Clavier
 Corps de pompe
 Soupape de surPression
 Sortie de pompe
 Palette fixe
Fig. 
4
11
5
6
7
