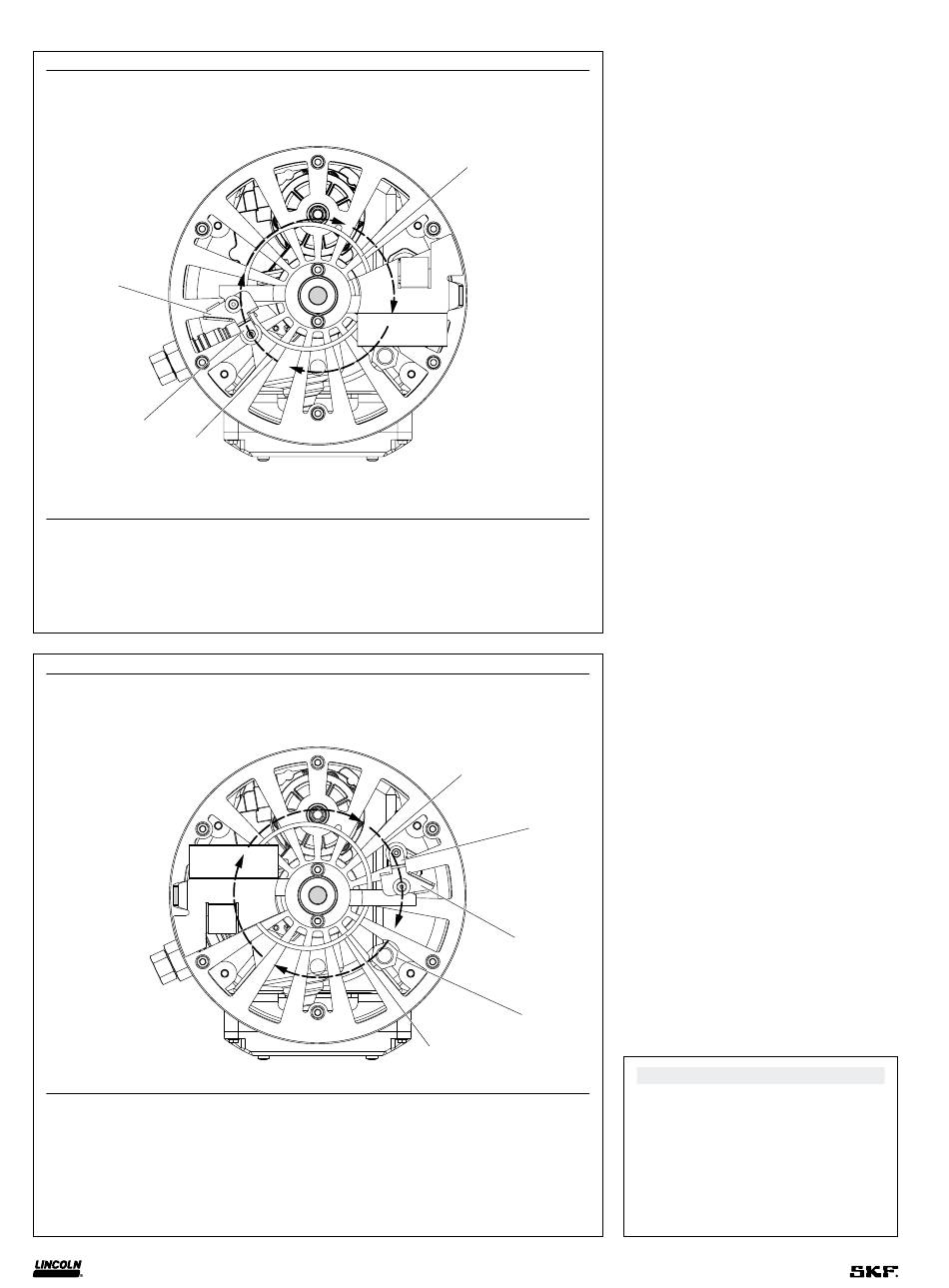

Pompe sans plaque suiveuse
Pièces pivotantes du contrôle de bas niveau de graisse (quand le réservoir est plein)
B
1
A
Article Description
 Support pivotant à aimant rond
 Came de commande
A Orbite intérieure de l'aimant rond
B Position du support pivotant (bas niveau non activé)
Pompe sans plaque suiveuse
Pièces pivotantes du contrôle de bas niveau de graisse (quand le réservoir est vide)
Article Description
 Support pivotant à aimant rond
 Contact de bas niveau
 Came de commande
C Orbite extérieure de l'aimant rond
D Position du support pivotant
(bas niveau non activé)
Fig. 
3
Fig. 
C
1
D
2
3

Réservoir de
graisse plein
• La palette d'agitation tourne dans le sens
horaire pendant le cycle de lubrification
(† Fig. ).
• Le support pivotant de la palette d'agita-
tion (B) est complètement plongé dans la
graisse et la résistance de celle-ci à la
rotation de la palette guide le support à
aimant rond () vers l'orbite (A).
• La came de commande () guide le
support pivotant à aimant vers l'extérieur,
dans la direction de la paroi du réservoir.
Puisque le réservoir est plein, la résistance
de la graisse guide le support pivotant vers
l'intérieur jusqu'à l'orbite A dès que celui-ci
passe la came ().
• L'aimant et le contact de bas niveau ()
(† Fig. ) ne sont pas alignés et le
contact ne peut être activé.
Réservoir de
graisse vide
• La came de commande () guide le supu -
port pivotant à aimant () vers l'extérieur.
Puisqu'il n'y a pas de résistance de la
graisse, le support à aimant () reste à
l'extérieur sur l'orbite (C) († Fig. ).
• L'aimant () et le contact de bas niveau
s'alignent et activent l'affichage de « LL »
sur la pompe.
REMARQUE
Les pièces pivotantes   († Fig.  et
à
Fig. ) susmentionnées ne doivent pas
être utilisées avec de la graisse
liquide ni de l'huile. Dans ce cas, utiliser
un contacteur magnétique à flotteur.
