... CONDUITS D'ÉVACUATION-ASPIRATION SÉPARÉS
Ce type de conduit permet l'évacuation des gaz brûlés aussi bien à l'extérieur de l'édifice que dans les conduits de fumée
individuels.
L'aspiration de l'air comburant peut se faire dans des zones différentes de celles d'évacuation. L'accessoire à double voie
est composé d'un raccord de réduction évacuation (100/80) et d'un raccord d'aspiration d'air.
Utiliser le joint et les vis du raccord d'aspiration de l'air qui avaient été ôtés du bouchon.
(L1+L2)
0 ÷ 4
4 ÷ 18
18 ÷ 30
Le premier coude à 90° ne rentre pas dans le calcul de la longueur maximum disponible.
Le coude à 90° permet de raccorder la chaudière aux conduits d'évacuation et d'aspiration en toutes directions grâce à
la possibilité de rotation à 360°. Il peut également être utilisé comme coude supplémentaire à accoupler au conduit ou
au coude à 45°.
• L'insertion d'un coude à 90° réduit la longueur totale du conduit de 0,5 mètre.
• L'insertion d'un coude à 45° réduit la longueur totale du conduit de 0,25 mètre.
Réglage régulateur d'air pour évacua-
tion à deux voies
Le réglage de ce régulateur est néces-
saire pour l'optimisation du rendement
et des paramètres de la combustion.
En tournant le raccord d'aspiration de
l'air, qui peut être monté aussi bien à
droite qu'à gauche du conduit d'éva-
cuation, l'excès d'air est réglé en fon-
ction de la longueur totale des conduits
d'échappement et d'aspiration de l'air
comburant.
Tourner ce régulateur dans le sens
antihoraire pour diminuer l'excès d'air
comburant et inversement pour l'au-
gmenter.
Pour une meilleure optimisation, il est
possible de mesurer, en se servant d'un
analyseur des produits de combustion,
la teneur en
CO
dans les fumées à la
2
puissance thermique maximale, et de
régler progressivement le régulateur d'air
jusqu'à obtenir la teneur en
CO
dans le tableau suivant, si l'analyse fait
état d'une valeur inférieure.
Pour installer correctement ce dispositif,
voir également les instructions fournies
avec cet accessoire.
INSTRUCTIONS DESTINÉES À L'INSTALLATEUR
Position régulateur
1
2
3
Raccord réduction
Joint de fixation
indiquée
2

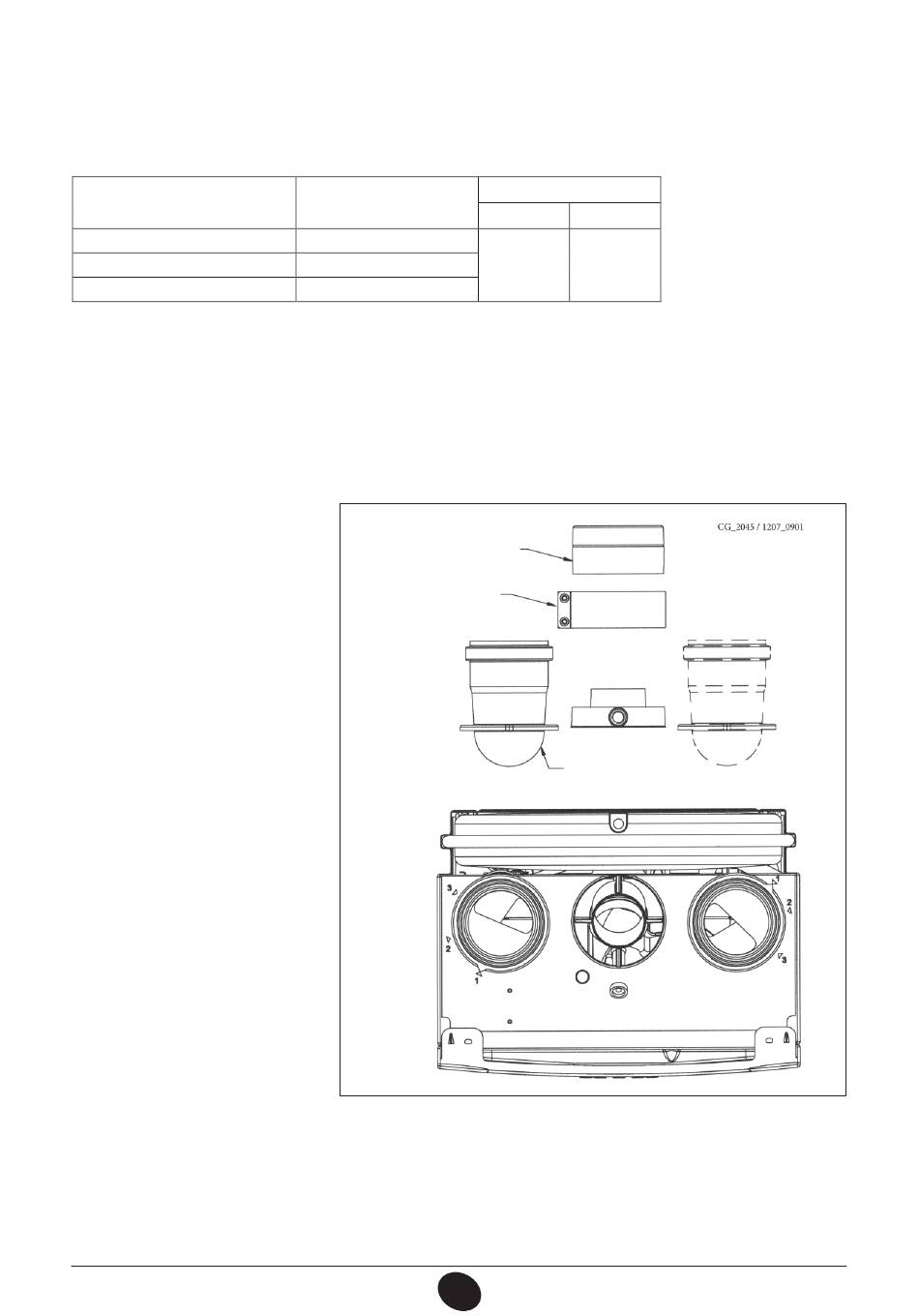

Figure 8
CO2 %
G20
G31
7,2
8
évacuation
Raccord
étrangleur aspiration air
39
7668135.02 - fr
