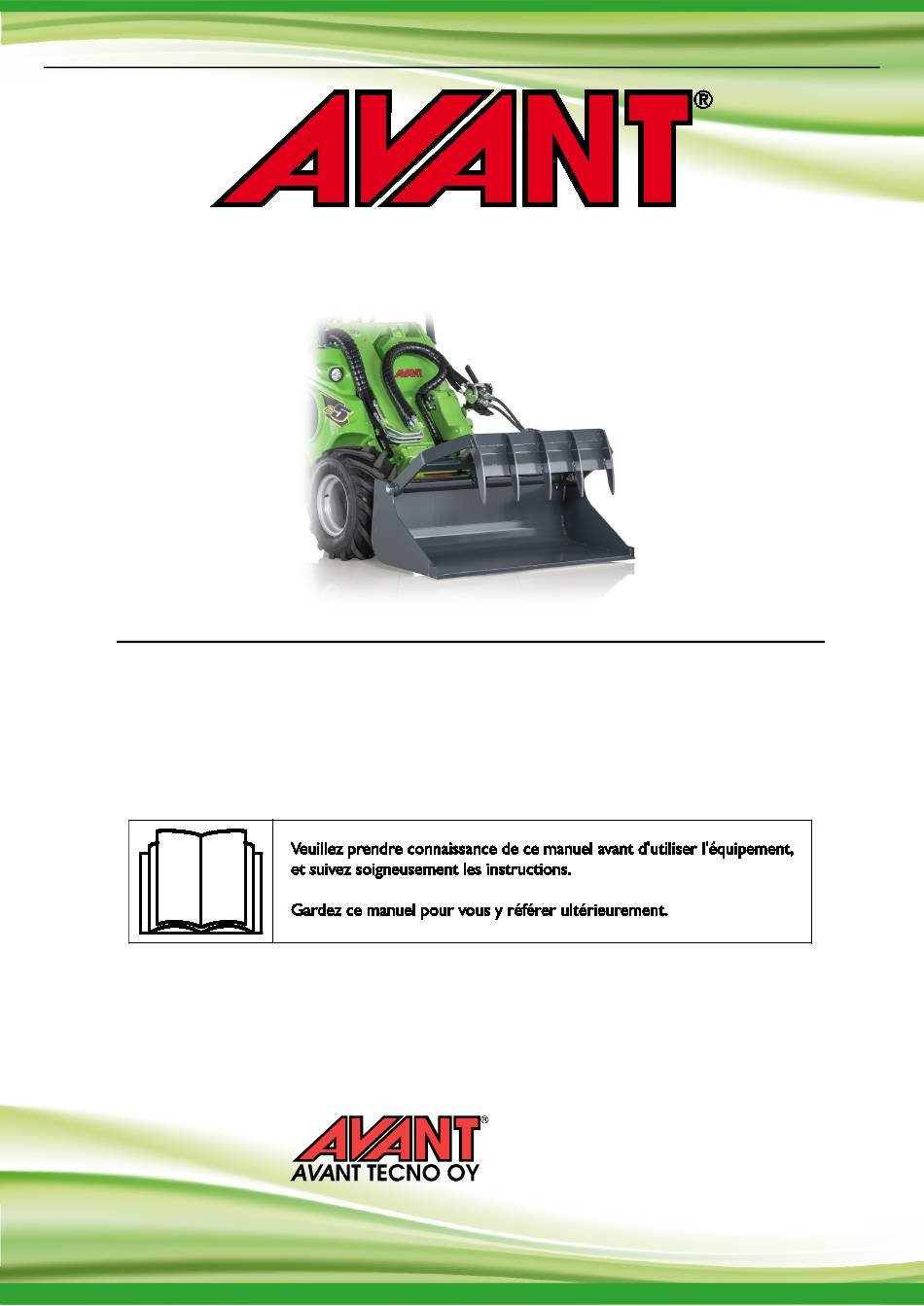

Manuel de l'operateur pour accessoire
www.avanttecno.com
A436445 2020 1 1 FR 2020-
Godet multifonction
Référence
900 mm
1050 mm
1300 mm
Fabricant:
e-mail: sales@avanttecno.com
A36304
A36316
A36323
Ylötie 1
33470YLÖJÄRVI
FINLAND
Tel. +358 3 347 8800
Fax +358 3 348 5511
Godet multifonction 2020 1
Publicité
Manuels Connexes pour AVANT A36316
Sommaire des Matières pour AVANT A36316
- Page 1 Français Godet multifonction 2020 1 Manuel de l'operateur pour accessoire Godet multifonction Référence 900 mm A36304 1050 mm A36316 1300 mm A36323 Fabricant: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com...
- Page 2 Godet multifonction 2020 1 1...
- Page 3 Étiquettes de sécurité et principaux composants de l'accessoire..............11 5. FIXATION DE L'ACCESSOIRE ......................13 Connexion et déconnexion des tuyaux hydrauliques ..................15 6. INSTRUCTIONS D'UTILISATION ....................17 Vérifications avant utilisation ........................... 18 6.1.1 Qualification de l'opérateur ..........................18 Manœuvre du godet multifonction ........................19 Utilisation d'un godet ..............................
- Page 4 4 (28) 1. Avant-propos Avant Tecno Oy aimerait vous remercier pour avoir acheté cet accessoire pour votre chargeur Avant. Il a été conçu et fabriqué grâce à plusieurs années d'expérience en développement et fabrication de produit. En vous familiarisant avec ce manuel et en suivant les consignes y contenues, vous garantissez votre sécurité et assurez le fonctionnement fiable et une longue durée de service du matériel.
- Page 5 5 (28) Symboles d'avertissement utilisés dans ce manuel Les symboles d'avertissement suivants sont utilisés dans l'ensemble de ce manuel. Ils indiquent les facteurs qui doivent être pris en considération pour réduire le risque de blessure corporelle ou de dommage matériel : AVERTISSEMENT SYMBOLE D'ALERTE DE SÉCURITÉ...
- Page 6 Les godets multifonction AVANT sont des accessoires convenablement utilisés avec les chargeurs compacts AVANT qui sont indiqués dans le Tableau 1. Le godet multifonction combine un godet normal et un grappin hydraulique qui rend l'accessoire à de nombreuses tâches variées. Le grappin solide facilite le chargement et le déplacement de matériaux, qui chuteraient d'autres accessoires comme la pince à...
- Page 7 C'est pourquoi, tous les opérateurs doivent bien se familiariser avec la bonne utilisation et au manuel de l'opérateur du chargeur et de l'accessoire avant de procéder à leur utilisation. N'utilisez pas l'accessoire si vous ne vous êtes pas complètement familiarisé avec son fonctionnement et les risques connexes.
- Page 8 à un risque d'écrasement. Le chargeur n'a pas été conçu pour maintenir une charge élevée pendant longtemps. Abaissez l'accessoire fermement sur le sol avant de quitter le siège du conducteur et ne permettez jamais à quelqu'un de se placer sous le bras de levage ou l'accessoire.
- Page 9 élevé, car le bras de levage peut s'abaisser à cause de la perte de stabilité, d'une panne mécanique, ou si une autre personne manœuvre les commandes du chargeur. Abaissez l'accessoire fermement sur le sol dans une position sûre avant de quitter le siège du conducteur.
- Page 10 10 (28) 3.2 Procédure sécuritaire d'arrêt Arrêtez l'accessoire en toute sécurité avant de vous en approcher : Arrêtez toujours l'accessoire suivant la procédure sécuritaire d'arrêt avant de quitter le siège du conducteur. La procédure sécuritaire d'arrêt empêche tous les mouvements accidentels de l'accessoire. Remarquez que le bras de levage peut s'abaisser même si le moteur du chargeur est arrêté.
- Page 11 Vérin hydraulique Entrée maximale d'énergie hydraulique : max. 22,5 MPa (225 bar) Chargeurs AVANT appropriés : Voir le Tableau 1 4.1 Étiquettes de sécurité et principaux composants de l'accessoire Ci-dessous répertoriés les étiquettes et marquages sur l'accessoire. Ils doivent être visibles et lisibles sur l'équipement.
- Page 12 Tableau 3 - Emplacements des autocollants et messages d'avertissement Autocollant Message d'avertissement A46771 Risque de mauvaise utilisation - Lisez les consignes avant utilisation. A46772 Risque d'écrasement - N'allez pas sous l'accessoire élevé ; restez à l'écart de l'équipement en position en position haute.
- Page 13 Montez l'accessoire uniquement sur une surface plane. AVERTISSEMENT Ne déplacez ou ne levez jamais un accessoire qui n'a pas été verrouillé. Raccord rapide Avant : Étape 1 : Soulevez les goupilles de verrouillage de la platine d'accrochage et tournez-les vers l'arrière pour les faire entrer dans la fente afin de les verrouiller en...
- Page 14 à la surcharge et de mouvement non contrôlé de l'accessoire et de ses pièces. Si votre chargeur n'est pas répertorié dans le Tableau 1 à la page 6, interrogez votre concessionnaire Avant avant d'utiliser cet accessoire.
- Page 15 15 (28) 5.1 Connexion et déconnexion des tuyaux hydrauliques Sur les chargeurs Avant, les tuyaux hydrauliques sont connectés à l'aide du système de multiconnecteur. Si vous avez un chargeur Avant de la série 300-700 ayant les coupleurs rapides conventionnels et souhaitez passer au système de multiconnecteur, contactez votre concessionnaire ou le point d'entretien Avant pour...
- Page 16 16 (28) Déconnexion des tuyaux hydrauliques : Avant de déconnecter les raccords, abaissez l'accessoire jusqu'à une position sûre sur une surface solide et plane. Tournez le levier de commande du circuit hydraulique auxiliaire jusqu'à sa position neutre. Lors du découplage de l'accessoire, déconnectez toujours les raccords hydrauliques avant de déverrouiller la platine d'accrochage, afin d'éviter d'endommager le tuyau et...
- Page 17 été enlevés de l'aire de travail. Une inspection rapide du matériel et de l'aire de travail avant l'utilisation fait partie des mesures à prendre pour assurer la sécurité et la meilleure performance du matériel.
- Page 18 C'est pourquoi, tous les opérateurs doivent bien se familiariser avec la bonne utilisation et au manuel de l'opérateur du chargeur et de l'accessoire avant de procéder à leur utilisation. N'utilisez pas l'accessoire si vous ne vous êtes pas complètement familiarisé avec...
- Page 19 5 mètres du grappin, de la zone à risque du bras de levage, ou directement à AVERTISSEMENT l'avant ou à l'arrière du chargeur. Déplacez-vous avec prudence et calme près des personnes ou des animaux de ferme. Assurez-vous également qu'il est possible de reculer en toute sécurité...
- Page 20 20 (28) Remplissez le godet comme un godet normal en le poussant dans le matériau ou les objets à remplir. Fixez les objets en abaissant le grappin hydraulique pour qu'il soit disposé fermement sur la charge, comme le montre la figure ci-contre. Le solide grappin maintient...
- Page 21 étagère par exemple. Si la charge que vous voulez lever d'une hauteur est trop lourde, le chargeur peut basculer vers l'avant lors de la marche arrière. Ne reculez jamais avec AVERTISSEMENT le chargeur avant de vous être assuré que celui-ci peut manipuler la charge en cours de levage.
- Page 22 22 (28) 6.4 Manipulation des matériaux Utilisez la charge maximale indiquée dans le diagramme du manuel de l'opérateur du chargeur en guise de directive. N'oubliez pas que la capacité de levage réelle varie en fonction des conditions d'utilisation, en particulier l'irrégularité de l'aire de travail qui a une grande incidence. Soyez en particulier prudent lorsque l'indicateur de charge est alerte.
- Page 23 ±12,5º (modèle A34148), ±45º (modèle A36505) ou ±360º (modèle A424406). Lisez les consignes données avec la platine inclinable et dans le manuel de l'opérateur du chargeur. Davantage d'informations sur les platines inclinables sont accessibles auprès de votre revendeur AVANT ou sur les pages Web AVANT à l'adresse www.avanttecno.com.
- Page 24 être évitée. Réparez toutes les fuites immédiatement après les avoir détectées ; une petite fuite peut rapidement s'aggraver. Faites fonctionner l'accessoire uniquement avec le type d'huile hydraulique autorisé pour les chargeurs Avant. Risque d'injection de liquide à haute pression à...
- Page 25 être utilisé jusqu'à ce qu'il soit réparé. Les pièces de rechange sont disponibles auprès de votre revendeur ou du point d'entretien autorisé AVANT le plus proche. Si vous ne possédez pas de connaissances adéquates et d'expérience appropriée sur les montages hydrauliques et les précautions à...
- Page 26 8. Clauses de garantie Avant Tecno Oy octroie à l'équipement de travail une garantie d'un an (12 mois) à partir de la date d'achat. Les frais de réparation seront remboursés de la manière suivante dans le cadre de la garantie : ...
- Page 27 Hydraulitoiminen kombikauha; Avant-kuormaajan työlaite 900 mm A36304 Hydraulisk grepskopa; arbetsredskap för Avant lastare 1050 mm A36316 Hydraulic grapple bucket; attachment for Avant loaders 1300 mm A36323 Godet multifonction ; accessoire pour chargeurs Avant 7.9.2020 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör /...
