5 5 Fonctionnement avec la sonde
du circuit secondaire
Lorsque la sonde du circuit secondaire est installée (voir
les schémas 2 et 4), le point de consigne envoyé aux mo-
dules est modulé en fonction de la différence entre la va-
leur de consigne réglée et la valeur lue sur le collecteur de
refoulement du circuit secondaire.
De la même manière qu'avec la modulation basée sur la
sonde du système, les paramètres impliqués sont les sui-
vants :
Définit la diminution maximale du point de consigne
5169
Définit l'augmentation maximale du point de
5170
consigne
Définit le temps (à compter du début de la de-
5171
mande) à partir duquel la modulation du point de
consigne est démarrée
définit le paramètre proportionnel pour la modula-
5176
tion du point de consigne
définit le paramètre intégral pour la modulation du
5177
point de consigne
5 6 Paramètre 4148 : mode de
fonctionnement de la cascade
Il est possible d'adopter une gestion en cascade qui peut
être modifiée selon différentes stratégies. Ces différentes
stratégies peuvent être définies en utilisant le paramètre
appelé « Mode cascade » (mode en cascade) Par. 4148.
5 6 1 Par 4148 = 0

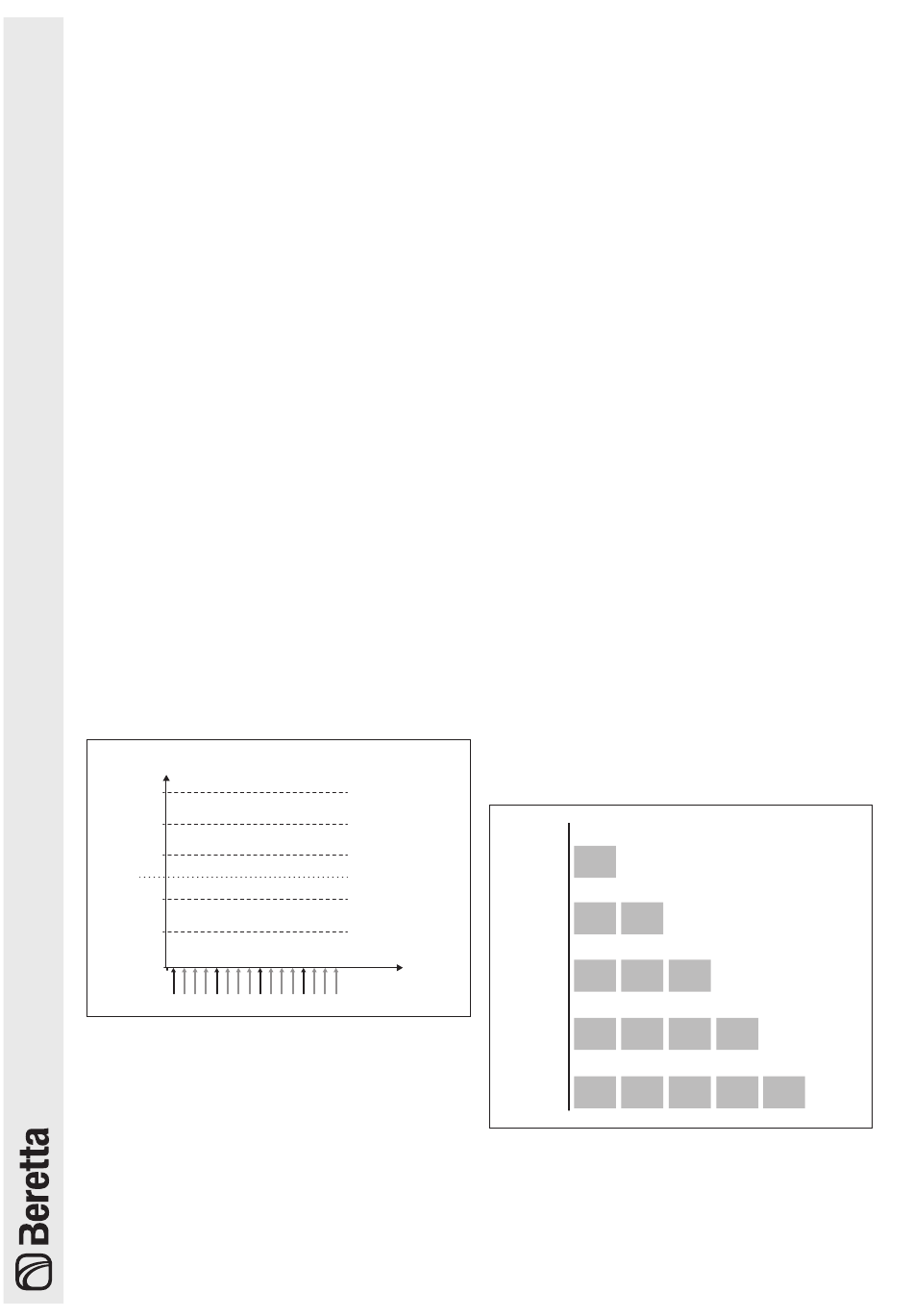

La loi d'allumage/arrêt de chaque module est basée sur le
graphique suivant.
78
Les valeurs d'interception des lignes avec l'axe des ordon-
nées sont la somme ou la différence des valeurs du para-
mètre correspondant par rapport à la valeur de consigne
envoyée par le module de gestion aux autres modules.
Setp + Par 4146
-1 -1
Setp + Par 4145
-1
Setp + Par 4078
Setpoint
Setp - Par 4077
-1
Setp - Par 4144
+1 +1
Effacer la demande
(pas de temps)
Supprimer un dépendant plus vite
Tempo = Par 4143
-1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1
Supprimer un dépendant
-1 -1 -1
Tempo = Par 4076
Équilibre de puissance
Ajouter un dépendant
-1 -1 -1
Tempo = Par 4075
Ajouter un dépendant plus vite
+1 +1 +1 +1 +1 +1 +1 +1 +1 +1 +1 +1 +1 +1
Tempo = Par 4142
Six bandes sont définies sur la base de la température lue
(par le module de gestion) sur le collecteur de refoulement
du circuit primaire.
- Dans la bande centrale Équilibre de puissance , qui
est définie (toujours par des paramètres variables)
autour du point de consigne, aucun allumage et/ou
arrêt des modules dépendants n'est prévu.
Les paramètres qui définissent cette bande sont les
numéros 4077 et 4078.
- Dans les bandes Supprimer un dépendant et Ajouter
, les allumages et les arrêts sont effec-
un dépendant
tués avec un intervalle de temps « long » qui peut
être différent entre l'allumage et l'arrêt.
Les paramètres qui définissent ces bandes sont :
4077, 4078, 4144, 4145. L'intervalle de temps est
défini par les paramètres 4075 et 4076.
- Dans les bandes Supprimer un dépendant plus vite
et Ajouter un dépendant plus vite , les allumages et
les arrêts sont effectués avec un intervalle de temps
« court » qui, même dans ce cas, peut être différent
entre l'allumage et l'arrêt. La bande d'arrêt est com-
prise entre les valeurs des paramètres 4146 et 4145,
tandis que la bande d'allumage se trouve au-des-
sous de la valeur définie par le paramètre 4144. L'in-
tervalle de temps est défini par les paramètres 4142
et 4143.
- Dans la bande Effacer la demande , tous les modules
thermiques sont immédiatement arrêtés. Cette bande
se trouve au-dessus de la valeur définie par le para-
mètre 4146.
5 6 2 Par 4148 = 1
Dans ce mode, le système gère la cascade de manière à
allumer le nombre minimum de modules.
La première différence par rapport au mode 0 concerne la
logique avec laquelle la modulation des modules dépen-
dants de la cascade est gérée.
En effet, alors qu'en mode 0 chaque module thermique
module avec ses propres PID, en mode 1 seul un maxi-
mum de deux dépendants module avec ce même critère,
tandis que les autres fonctionnent à puissance maximale.
Le schéma est illustré dans la figure suivante :
Managing
PID
Managing
PID PID
Managing
100% PID
Managing
100% 100%
Managing
100% 100%
PID
PID PID
100% PID PID
