OJ-AIR2-HMI-20T

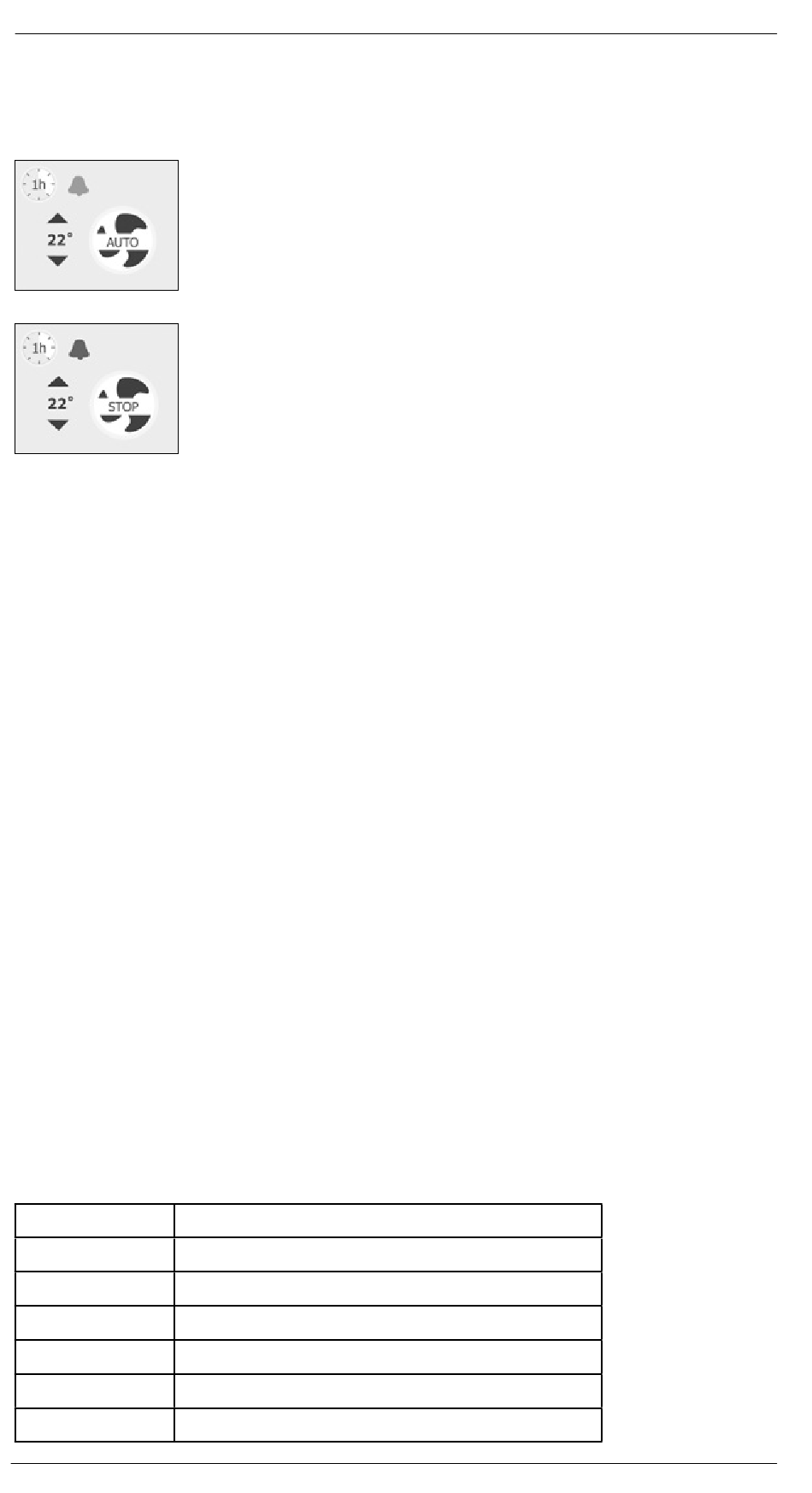

СИГНАЛИЗАЦИЯ
На дисплее могут отображаться два вида сигнализации.
МОНТАЖ
Панель ЧМИ подключается к настенной розетке. Панель
ЧМИ монтируется на стену на расстоянии около 1,5 м от
пола так, чтобы вокруг нее обеспечивалась свободная
циркуляция воздуха. Следует избегать сквозняков, прямых
солнечных лучей и прочих источников тепла. На основании
предусмотрены отверстия под винты. Используйте шаблон
для сверления отверстий (см. рис. 7). Основание крепится
как минимум двумя винтами, затянутыми с максимальным
крутящим моментом 0,8 Н·м.
ПОДКЛЮЧЕНИЕ MODBUS
Панель ЧМИ можно подключить к контроллеру AHU с
помощью кабеля Modbus. Кабель Modbus подключается к
панели ЧМИ с помощью разъема RJ12 6P4C или четырех
отдельных проводов. Способ подключения (с использованием
RJ12 6P4C или винтовых зажимов) не влияет на
характеристики и работу устройства.
Modbus RJ12 6P4C
Кабель Modbus подключается к порту контроллера AHU на
панели ЧМИ (см. рис. 3).
RJ12
1
2
3
4
5
6
64
Синяя сигнализация
AHU все еще работает, однако
производительность может быть снижена.
Требуется обслуживание.
Красная сигнализация
AHU НЕ работает. Возникла проблема,
которая может помешать безопасной работе.
Требуется обслуживание.
Описание
+24 В (опционально)
Земля
Шина В
Шина А
+24 В
Земля (опционально)
© 2024 OJ Electronics A/S
Русский
