OJ-AIR2-HMI-20T
USTAWIENIA POŁĄCZEŃ I KOMUNIKACJI
Interfejs OJ-Air2-HMI-20T może być używany w połączeniu z
systemami OJ Air
Rys. 1
Rys. 2
Rys. 3
52
Plus, OJ-Air2 i AHC-3000.
TM
1. OJ Air
Plus oraz OJ-Air2.
TM
Interfejs OJ-Air2-HMI-20T musi być podłączony
do gniazda „A" urządzenia OJ-Air2Master / gniaz-
da „A" urządzenia OJ Air
„Slave" w interfejsie OJ-Air2-HMI-20T. Ustawienie
„Slave" jest domyślnym ustawieniem fabrycznym.
W przypadku nieprawidłowego okablowania
lub nieprawidłowych ustawień w urządzeniu
OJ-Air2 Master / OJ Air
wyświetlony komunikat „Communication error".
2. OJ-AHC-3000-T i AHC-3000-B
Kiedy interfejs OJ-Air2-HMI-20T jest podłączony
do gniazda „A", musi być ustawiony jako „Slave"
w interfejsie OJ-Air2-HMI-20T. Ustawienie „Slave"
jest domyślnym ustawieniem fabrycznym. Do
momentu włączenia konfiguracji automatycznej
w interfejsie OJ-AHC-3000-HMI-35T wyświetlany
jest komunikat „Communication error".
Kiedy interfejs OJ-Air2-HMI-20T jest podłączony
do gniazda „HMI", musi być ustawiony jako „Ma-
ster" na ekranie interfejsu OJ-Air2-HMI-20T (patrz
punkt 4 na tej stronie).
3. OJ-AHC-3000-S
Interfejs OJ-Air2-HMI-20T musi być podłączony
do gniazda „HMI" i ustawiony jako „Master" na
ekranie interfejsu OJ-Air2-HMI-20T (patrz punkt 4
na tej stronie).
4. Wybór i ustawienie parametrów „Master"/
„Slave" w interfejsie OJ-Air2-HMI-20T

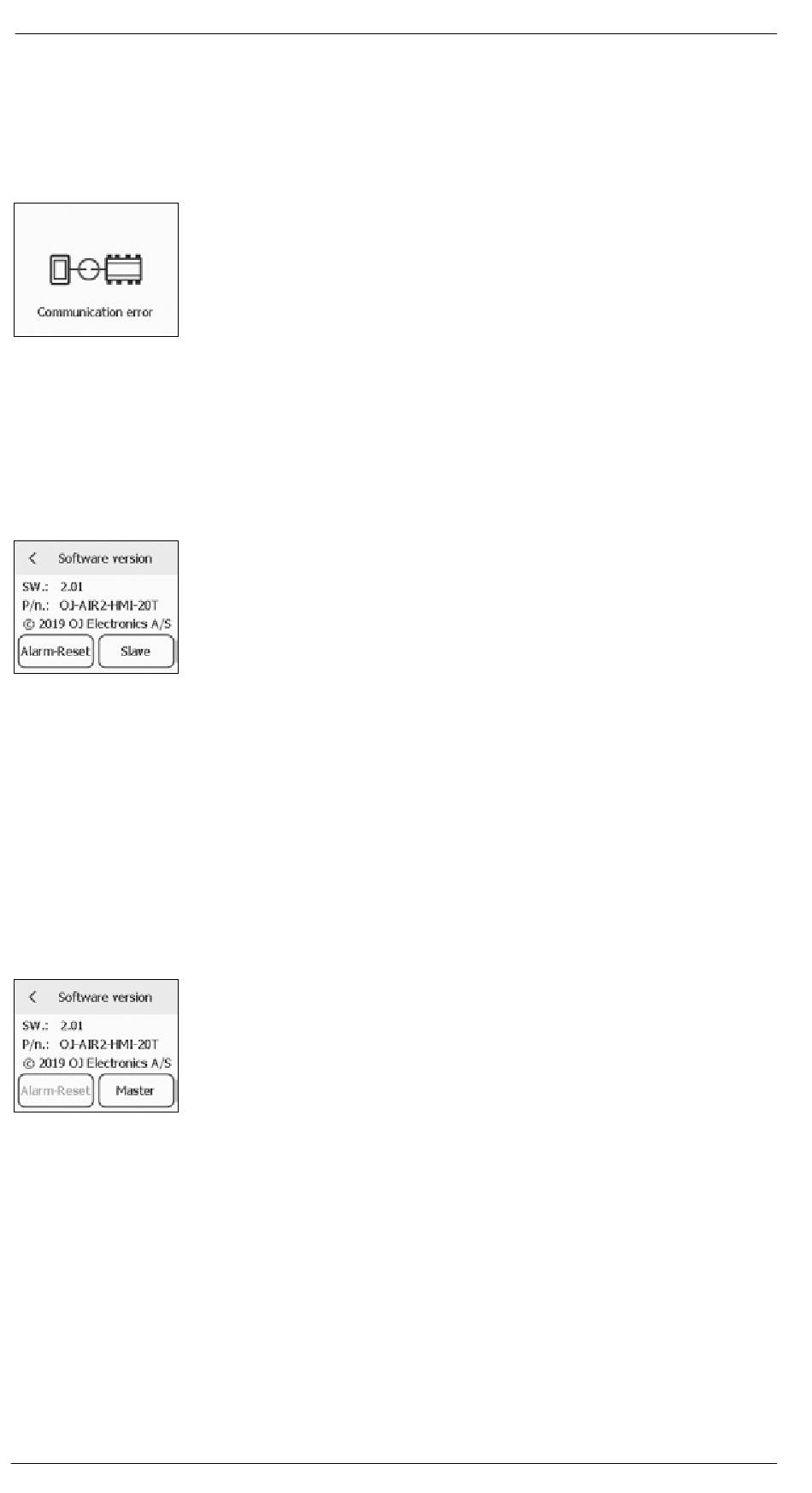

Jeżeli interfejs OJ-Air2-HMI-20T wyświetla
komunikat „Communication error" (patrz rys.
1), ustawienia „Master"/„Slave" mogą być
nieprawidłowe.
Aby zmienić ustawienia „Master"/„Slave",
należy nacisnąć 5 razy prawy górny narożnik
wyświetlacza. Pojawia się nowe menu (patrz rys.
2 i 3).
© 2024 OJ Electronics A/S
Plus i ustawiony jako
TM
Plus Master zostanie
TM
Polski
