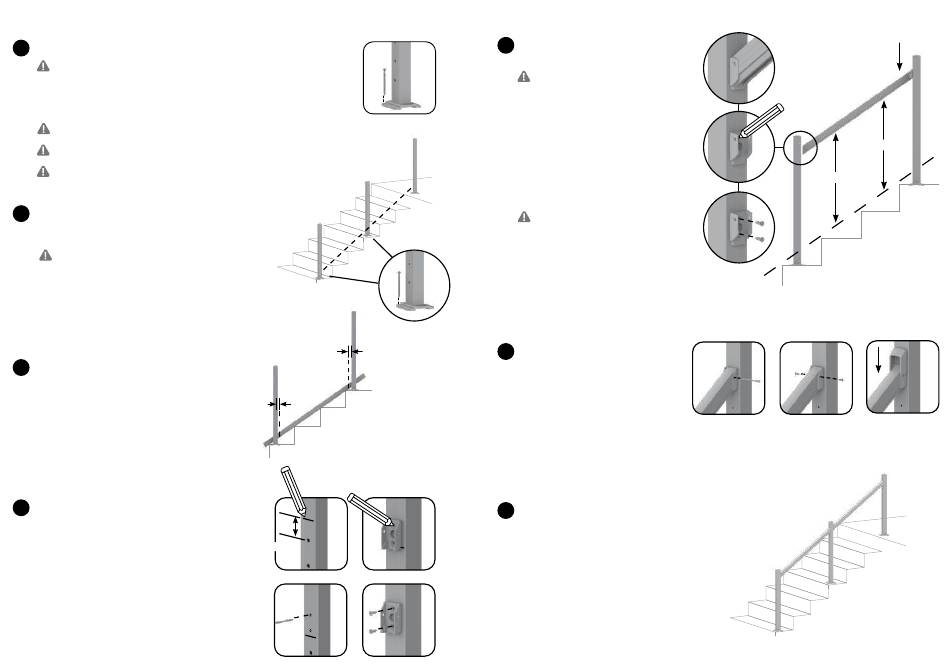

INSTALLATION ESCALIER
Mesurez et marquez la position de tous les poteaux et
1
espacez-les de manière égale.
Espacement maximal des poteaux d'escalier de 4' 4".
Placez le poteau d'extrémité supérieur de l'escalier en place, en veillant à ce que
le côté avec les trous inférieurs soit orienté vers le bas de l'escalier. Pour la fixation
du bois, installez quatre vis tire-fond autoperceuses de 6" avec rondelles dans
chaque coin de la base du poteau. Assurez-vous que le poteau est d'aplomb.
Pour éviter que les planches de ne se fendent, percez quatre trous pilotes de
1/4" à travers les planches de (mais pas dans la structure de la terrasse).
Pour éviter la pourriture du bois, recouvrez les filetages des vis de
fixation d'un calfeutrage extérieur en silicone non corrosif.
Pour la fixation du béton, reportez-vous à la page 3
pour les recommandations de fixation d'ancrage.
A: Positionnez les poteaux du milieu et du bas sur les escaliers.
2
Faites passer une corde tendue à travers les trous inférieurs de
chaque poteau d'escalier. Ajustez la position des poteaux pour
vous assurer que la corde reste droite et parallèle aux escaliers.
Assurez-vous que les poteaux d'extrémité d'escalier
sont utilisés en haut et en bas, et que les poteaux
intermédiaires d'escalier sont utilisés entre les deux.
B: Fixez les poteaux restants à l'escalier.
Assurez-vous que chaque poteau est d'aplomb.
(Voir l'étape 1 pour plus de détails).
Positionnez la rampe d'escalier entre les
3
poteaux en appuyant sur les marches d'escalier.
Marquez des lignes verticales à 3/8" de chaque
extrémité. Coupez la rampe au niveau des
lignes marquées.
A: Tracez une ligne horizontale sur l'extrémité
4
supérieure du poteau, à 2-7/8" au centre
du trou du câble supérieur.
B: Positionnez le support du rail supérieur
avec le bord inférieur sur la ligne marquée.
Marquez les positions des trous.
C: Percez des trous de 7/32" aux positions
marquées.
D: Fixez le support au poteau avec des vis à
tête plate de 1".
8
A
B
3/8"
3/8"
A
B
2-7/8"
C
D
A: Positionnez temporairement le rail
5
dans le support supérieur et placez le
rail parallèle à l'angle de l'escalier.
Demandez à un assistant de tenir le
rail pendant que la hauteur et l'angle
du rail sont mesurés et ajustés.
B: Positionnez et maintenez
temporairement le support
inférieur à l'extrémité du rail contre
le poteau inférieur.
C: Retirez le rail et marquez les
positions des trous du support
inférieur.
D: Percez des trous de 7/32" puis fixez
le support inférieur avec des vis à
tête plate de 1".
Comprenez et respectez toujours
les codes de construction locaux
en ce qui concerne la hauteur des
rampes d'escalier.
A: Repositionnez le rail supérieur,
6
puis percez des trous pilotes
de 1/8" à travers les rails aux
positions de vis.
B: Fixez le rail supérieur aux
supports et fixez-le avec des vis
à tête plate de 3/4".
C: Faites glisser un cache-vis sur
chaque support.
7
Répétez les étapes 5 & 6 pour les rails restants.
B
C
H
D
A
B
C
A
H
9
