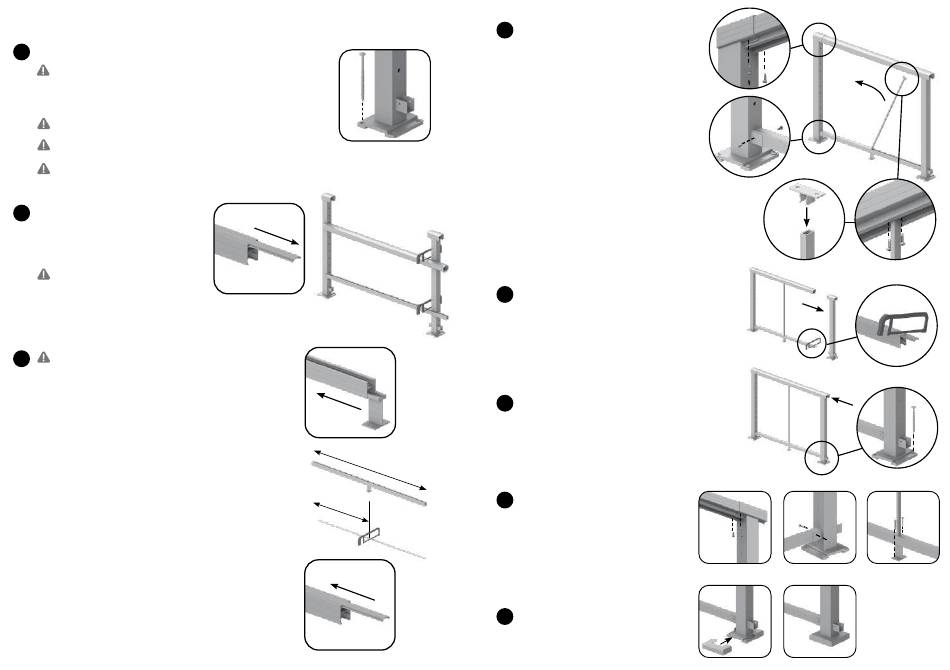

INSTALLATION SUR TERRASSE
Mesurez et marquez la position de tous les poteaux et
1
espacez-les de manière égale.
Espacement maximal des poteaux de 6'.
Placez le premier poteau en position. Pour la fixation du bois,
installez quatre vis tire-fond autoperceuses de 6" dans chaque coin
de la base du poteau. Assurez-vous que le poteau est d'aplomb.
Pour éviter que les planches ne se fendent, percez quatre trous pilotes
de 1/4" à travers les planches (mais pas dans la structure de la terrasse).
Pour éviter la pourriture du bois, recouvrez les filetages des vis
de fixation d'un calfeutrage extérieur en silicone non corrosif.
Pour la fixation du béton, reportez-vous à la page
3 pour les recommandations de fixation d'ancrage.
A: Retirez l'entretoise du rail de base.
2
B: Positionnez temporairement le
deuxième poteau mais ne le fixez
PAS encore. Coupez les mains
courantes et les rails de base pour
les adapter entre les poteaux.
Si l'espacement entre les poteaux
ne dépasse pas 36", il n'est pas
nécessaire de retirer l'entretoise
du rail de base avant de couper à
la longueur souhaitée.
Effectuez cette étape uniquement
3
pour les rails de plus de 36".
A: Insérez le support du rail de base
dans le rail de base. Positionnez-le
approximativement au centre.
B: Déterminez la longueur de coupe de
l'entretoise du rail de base en mesurant la
longueur du rail de base, divisez par 2, puis
soustrayez 5/32 ". Coupez l'entretoise à la
longueur calculée
C: Installez l'entretoise coupée dans le rail
de base. Conservez la pièce d'entretoise
restante pour une installation ultérieure.
4
A
B
A
B
W
W ÷
2 - 5
/ 3 2 "
C
Insérez les rails dans le premier poteau.
4
Ensuite, insérez les rails dans le second
poteau, mais ne le sécurisez pas.
A: Fixez la rampe au premier poteau avec
des vis autoperceuses à tête cylindrique
de 3/4".
B: Fixez le rail de base au premier poteau
avec des vis autoperceuses à tête
cylindrique de 3/4".
C: Installez le support de piquet sur le
dessus du piquet.
D: Placez le bas du piquet dans le rail
de base et inclinez le haut du piquet
(avec le support) dans le rail de la
rampe. Assurez-vous que le piquet est
d'aplomb. L'entretoise doit être serrée
contre le premier poteau et le bas du
piquet doit toucher l'entretoise au
milieu du rail de base.
E: Fixez le support de piquet en place
avec deux vis autoperceuses à tête
cylindrique de 3/4".
A: Retirez le deuxième poteau.
5
B: Faites glisser l'entretoise restante dans le
rail de base. Coupez l'entretoise au ras de
l'extrémité du rail de base.
A: Insérez les rails dans le deuxième poteau.
6
B: Positionnez et fixez le deuxième poteau en
place, en vous assurant que le poteau est
d'aplomb (voir l'étape 1 pour plus de détails).
A: Fixez la main courante au deuxième
7
poteau avec des vis autoperceuses à
tête cylindrique de 3/4".
B: Fixez le rail de base au deuxième
poteau avec des vis autoperceuses à
tête cylindrique de 3/4".
C: Positionnez le support de rampe de
base directement sous le piquet, puis
fixez-le à la terrasse à l'aide de deux
vis à tête cylindrique de 1-1/2".
Installez les caches de base des poteaux.
8
Répétez toutes les étapes pour les
sections restantes.
A
B
C
D
A
B
A
B
A
B
C
A
B
5
