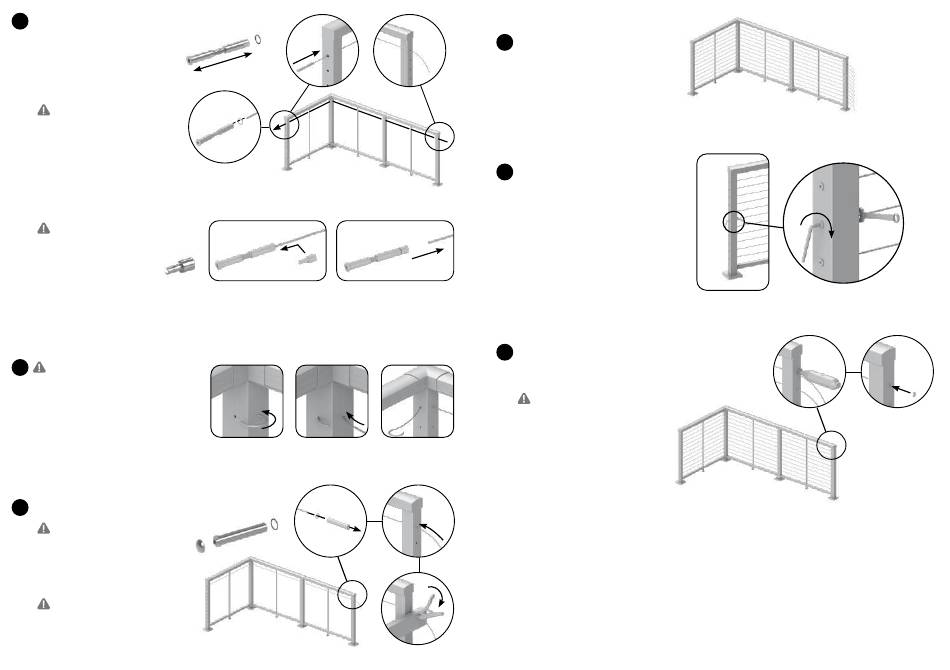

A: Réglez la longueur des
9
connecteurs ajstables sur 4-1/8".
B: Faites passer le câble dans les
A
trous de tous les montants et
installez-le dans leconnecteur.
Assurez-vous que l'extrémité du
câble est bien enroulée (pas de
brins lâches) avant de l'enfoncer
dans le connecteur.
Assurez-vous que la bague
B
en plastique est glissée
sur le conecteur avant
d'insérer le câble.
C: Tirez le connecteur ajustable vers
l'arrière à travers les trous du
poteau.
D: Coupez le câble à l'aide d'un coupe-
câble métallique de manière à ce
qu'il reste 1 pied suspendu à l'autre
extrémité.
Si nécessaire, une clé de
Clé de
déverrouillage du câble
relâche-
est fournie avec tous les
ment
rails de main et de
base. Placez la clé de
déverrouillage sur le câble
avec la petite extrémité
vers le connecteur,
poussez la clé vers
l'intérieur, puis tirez le
vers l'extérieur pendant
que la clé est engagée.
Pour l'installation sur poteau
10
de coin uniquement :
A: Passez l'outil de laçage (fourni)
à travers les trous des poteaux d'angle.
B: Insérez le câble en toute sécurité
dans une extrémité de l'outil de
laçage.
C: Poussez le câble pour l'enfiler autour
du coin, puis retirez l'outil de laçage
et répétez l'opération pour les
câbles restantsremaining cables.
A: Installez le connecteur non-
11
ajustable sur l'extrémité libre.
Assurez-vous que l'anneau
en plastique est glissé sur le
connecteur avant de l'installer
sur le câble.
B: Faites glisser le connecteur non-
ajustable le long du câble dans
le trou du poteau d'extrémité.
Conseil de pro : utilisez
une pince étau en faisant
levier sur un bloc de bois
pour appliquer une tension
maximale à la main.
6
Connecteur
ajustable
C
D
4-1/8"
A
B
C
A
Connecteur non
ajustable
A
12
Répétez pour les 11 câbles.
En commençant par le milieu puis
13
en alternant vers l'extérieur, tendez
les câbles à la tension requise à l'aide
d'une clé hexagonale de 3/16" et
d'une clé à molette. Plusieurs
passages peuvent être nécessaires.
Répétez jusqu'à ce que tous les câbles
atteignent la tension requise.
A: Utilisez un outil rotatif avec une
14
meule à tronçonner pour couper
l'excédent de câble au ras de
l'extrémité du raccord non réglable.
Veillez à ne pas endommager le
poteau avec la meuleuse.
B: Installez le capuchon du raccord de
câble.
C: Répétez l'opération pour les 11
câbles.
B
C
10
8
6
4
2
1
3
5
7
9
11
A
B
7
