REMASGARD 711x

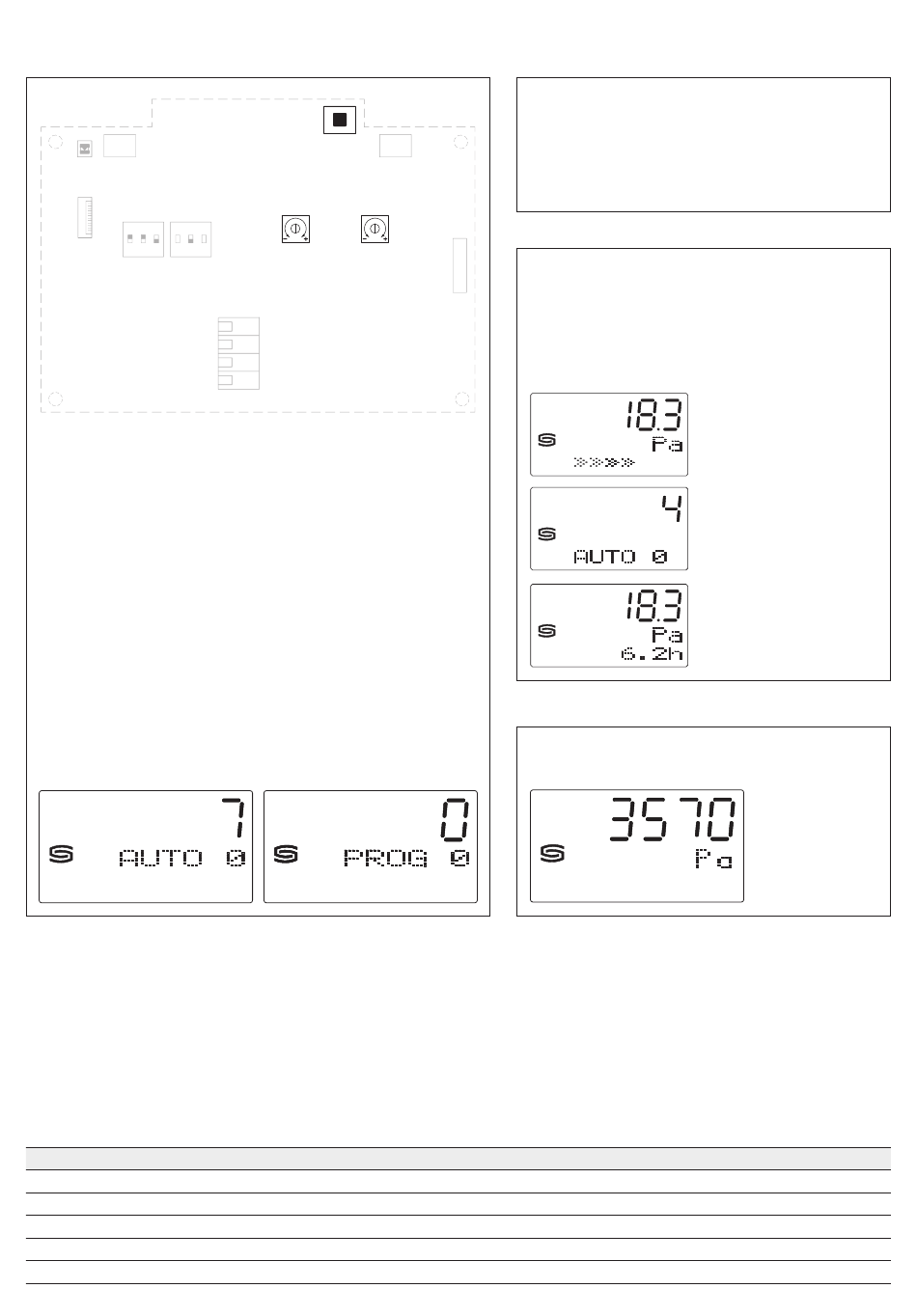

Автоматическая установка смещения:
ON DIP ON DIP ON DIP ON DIP
1 2 3 1 2 3 4 5 6 4 5 6
1 1 2 2
MODE MODE
U+ U+
OUT1 OUT1
OUT2 OUT2
GND GND
1. Для установки положения нуля прибор должен находиться в рабочем
режиме не менее 60 мин.
2. Входы давления P(+) и P(–) следует соединить шлангом
(разность давлений входов равна 0 Па).
3. Для установки положения нуля необходимо в течение 10 секунд
удерживать кнопку в нажатом положении.
Нажатие кнопки запускает 10 -секундный (прибл.) обратный отсчет.
Желтый светодиод мигает во время обратного отсчета, состояние
счетчика отображается на дисплее (опционально).
По истечении времени обратного отсчета осуществляется калибровка
положения нуля. Она сигнализируется длительным свечением
светодиода (LED) и опциональной индикацией на дисплее (переключе-
ние с «AUTO 0» на «PROG 0»).
Примечание: Отпускание кнопки до истечения обратного отсчета
(счетчик > 0) прерывает процесс установки нулевого положения!
Таблица пересчета значений давления:
Единицы =
1 Па
1 кПа
1 бар
1 мбар
1 м вод. ст.
0,0980665 бар
AUTO AUTO
ZERO ZERO
1 1 1 1
SET SET OFFSET OFFSET
1 1
2 2
3 3
4 4
бар
0,00001 бар 0,01 мбар
0,01 бар
1 бар 1000 мбар
0,001 бар
98,0665 мбар
Ручная установка смещения:
Потенциометр offset работает дополнительно и независимо
от автоматической настройки положения точки нуля.
С помощью потенциометра OFFSET может компенсироваться
отклонение за пределами положения нуля.
Диапазон настройки равен прибл. ± 10 % диапазона
давления.
Автоматическая калибровка нуля (дополнительно):
С помощью внутреннего клапана циклически выполняется
коррекция нуля.
Время цикла настраивается между 15 минутами
24 часами с помощью потенциометра «SET».
Во время автоматической коррекции исходное значение
остается равно последнему значению давления.
Индикация на дисплее:
В первой строке отображается фактическое давление.
Во второй строке отображается единица Паскаль (Па).
мбар
1 Па
10 мбар 1000 Па
100000 Па
1 мбар 100 Па
9806,65 Па
28
стандартное исполнение
Фактическое давление (в Па)
Интервал коррекции (стрелки)
Калибровка нуля активная
оставшееся время калибровки
(в секундах)
Настройка калибровки нуля
Время цикла (от 15 мин до 24 ч)
настраивается с
помощью потенциометра
Па кПа
0,001 кПа
1 кПа
100 кПа
0,1 кПа
9,80665 кПа
м вод. ст.
0,000101971 м вод. ст.
0,101971 м вод. ст.
10,1971 м вод. ст.
0,0101971 м вод. ст.
1 м вод. ст.
