6. Branchement électrique
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
‐
Avant toute intervention sur le produit,
couper l'alimentation électrique.
S'assurer que l'alimentation électrique
ne risque pas d'être réenclenchée
accidentellement.
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
‐
Relier le produit à la terre et le protéger
de tout contact indirect conformément
à la réglementation locale.
‐
Les câbles d'alimentation sans fiche
doivent être rattachés à un disjoncteur
incorporé à l'installation fixe selon les
règles de câblage locales.
‐
L'installation doit être équipée d'un
disjoncteur avec un courant de
déclenchement inférieur à 30 mA.
‐
Le gestionnaire de pression doit être
raccordé à un interrupteur de réseau
externe avec une distance de
séparation des contacts d'au moins 3
mm sur chaque pôle.
Les branchements électriques doivent être
réalisés par un électricien agréé
conformément à la réglementation locale.
Le produit peut être alimenté par un
générateur ou d'autres sources d'énergie
alternatives, à condition que les exigences
relatives à l'alimentation électrique soient
respectées.
Connecter les produits livrés avec une fiche
d'alimentation à l'aide du câble et de la fiche fournis.
Connecter conformément aux instructions suivantes
les produits dont le câble et la fiche ne sont pas
montés :

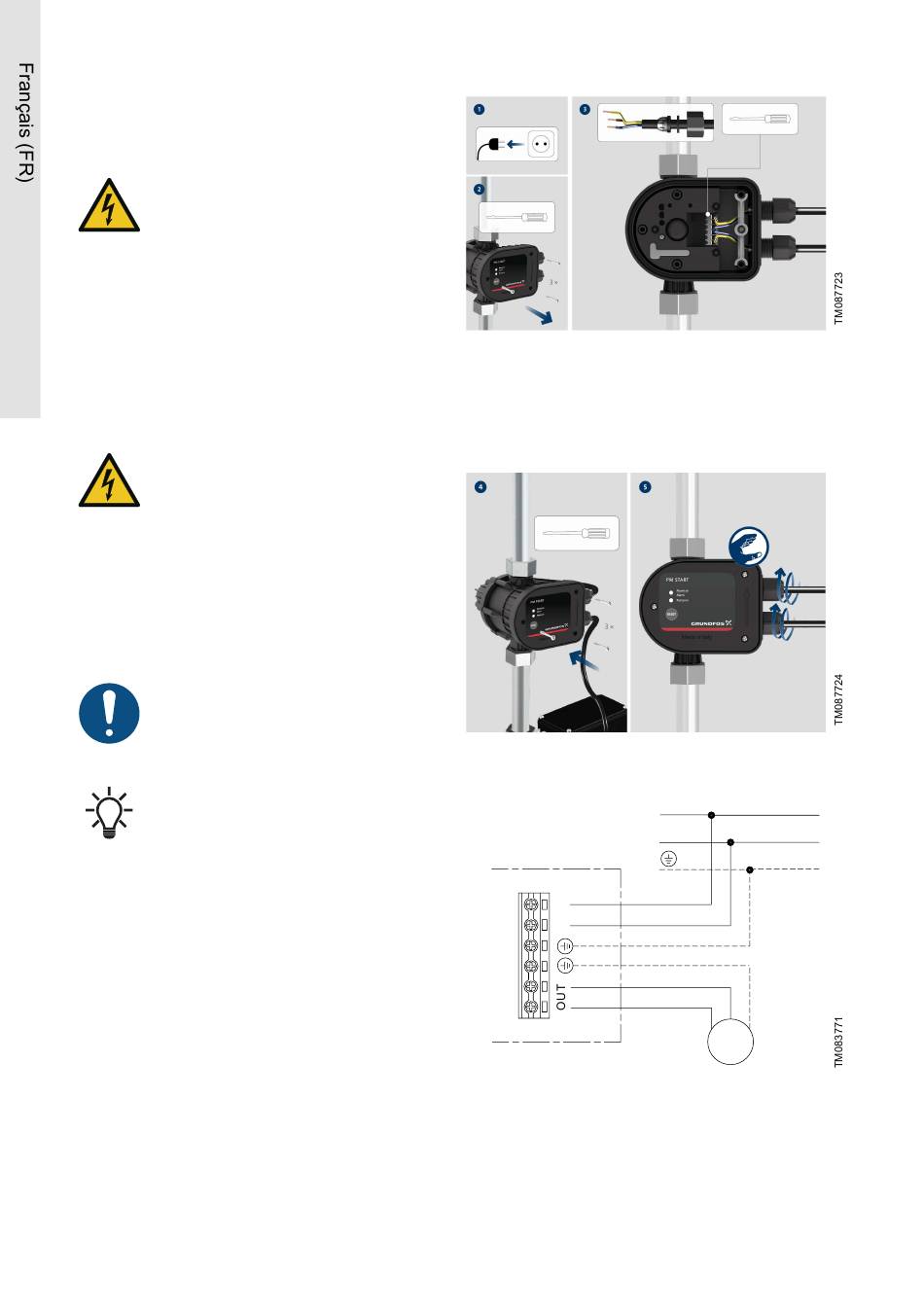

1. Retirer le panneau de commande de l'avant du
produit.
8
2. Effectuer les branchements électriques
conformément au schéma de câblage.
3. Fixer solidement le panneau de commande
à l'aide des quatre vis de montage afin de
conserver la classe de protection IP65.
6.1 Schémas de câblage
L1
N
Schéma de câblage des pompes monophasées
L1
N
M
1 ~
