5. Installation mécanique
5.1 Position dans la tuyauterie.
Installer le gestionnaire de pression du côté
refoulement de la pompe.
Le gestionnaire de pression peut être installé
directement sur l'orifice de refoulement du collecteur
du système ou entre le collecteur et le premier point
de prélèvement.
Exemple
Le gestionnaire de pression peut être installé dans
des systèmes avec ou sans réservoir de pression.
Respecter les recommandations générales suivantes
lors de l'installation du gestionnaire de pression :
A
D
Pos.
Consignes d'installation
Respecter la hauteur d'installation maxima-
le recommandée entre le gestionnaire de
A
pression et le point de prélèvement le plus
élevé.
Installer le gestionnaire de pression de ma-
B
nière à ce que le panneau de commande
soit visible et facile d'accès.
Ne pas installer de points de prélèvement
C
entre la pompe et le gestionnaire de pres-
sion.
Ne pas installer de robinets entre la pompe
D
et le gestionnaire de pression.
Clapet anti-retour
Lors d'un pompage à partir d'un puits, d'un forage ou
d'une installation similaire, un clapet anti-retour doit
toujours être monté du côté aspiration.
B
C

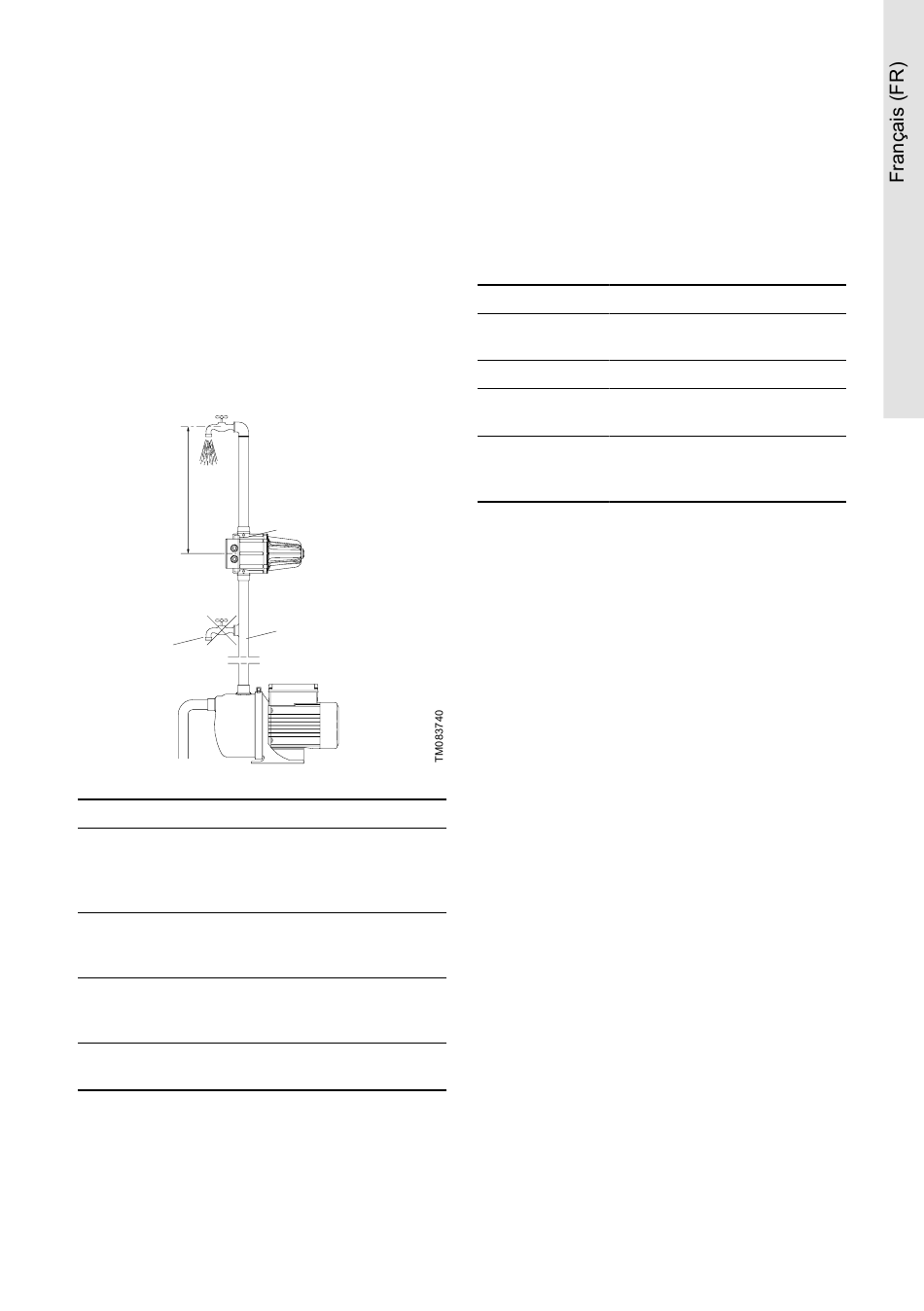

5.2 Hauteur d'installation
Le gestionnaire de pression peut être installé
directement sur l'orifice de refoulement de la pompe
ou entre la pompe et le premier point de prélèvement.
Les flèches sur le gestionnaire de pression indiquent
la direction du flux.
Installer toujours le gestionnaire de pression avec les
flèches dirigées vers le haut.
Modèle A
Pression d'en-
1,5 bar
clenchement
Nombre d'étages
Hauteur du bâti-
15 m
ment
Pression minima-
le/maximale de la
3/10 bar
pompe
Informations connexes
9.2 La pompe ne démarre pas lorsque l'eau est
utilisée
9.5 Le voyant lumineux vert clignote.
Modèle B
2,2 bar
5
7
22 m
3,5/10 bar
7
