Honeywell IB Guide Rapide

Module Ethernet IB
Le module Ethernet permet aux centrales d'alarme Galaxy avec Intellibus de communiquer via des réseaux
LAN et WAN pour la transmission des alarmes, la télémaintenance et l'intégration avec d'autres systèmes.
Procédure d'installation
Pour installer le module :
S'assurer que la centrale est en mode Détection automatique (option 72=DETECT. AUTO) ou hors
1.
tension.
Retirer le module Ethernet de son emballage.
2.

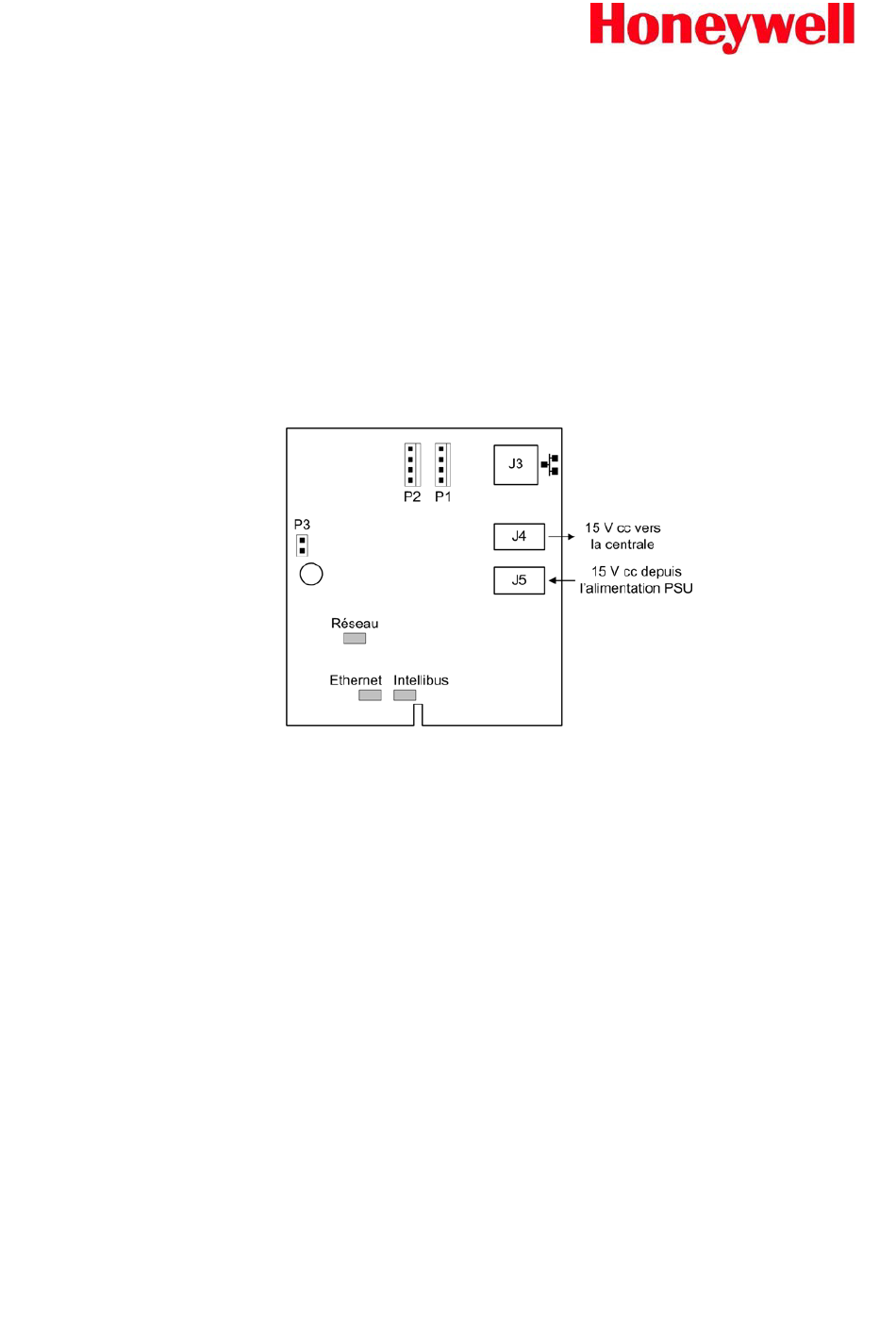

Installer le cavalier P3.
3.
Dans le boîtier de la centrale d'alarme, installer le module Ethernet dans le rack de module le plus proche
4.
de la carte principale de la centrale.
Déconnecter le câble d'alimentation de 15 V de la carte principale de la centrale.
5.
Connecter le câble Intellibus entre le connecteur de la centrale PL3 et le connecteur P2 sur le module
6.
Ethernet.
Connecter le câble d'alimentation de J4 sur le module Ethernet à SK3 sur la carte principale de la centrale.
7.
Brancher un câble Cat5 sur le connecteur Ethernet J3.
8.
Connecter le câble d'alimentation de 15 V à J5 sur le module Ethernet.
9.
Si le système est à l'état d'arrêt, appliquer la tension maintenant et vérifiez si le module communique (voir
10.
la section Diagnostics).
Configuration
Le module Ethernet se configure automatiquement sur le bus de données.
Dans le cas contraire, consulter le manuel d'installation de la centrale. Le module Ethernet utilise le mode
DHCP pour se configurer automatiquement sur le réseau LAN. Si une configuration manuelle est nécessaire, se
Cavalier
reporter à la section [56.3.3].
P3 : Permet de neutraliser l'autoprotection
