Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
LED rouge =
pour la PROGRAMMATION
CONTACTS DU
RELAIS 2
fil vert: +12/24V cc
pour avoir LED rouge
fil noir : +12/24 V cc
pour avoir LED vert
ALIMENTATION
12 – 24 V cc/ca
Si le clavier commande une serrure électromagnétique
il est conseillé de connecter une diode pour protéger les relais.
Valeur de la diode: au moins 3A-400V (BY252)
Attention à la polarité !!
®

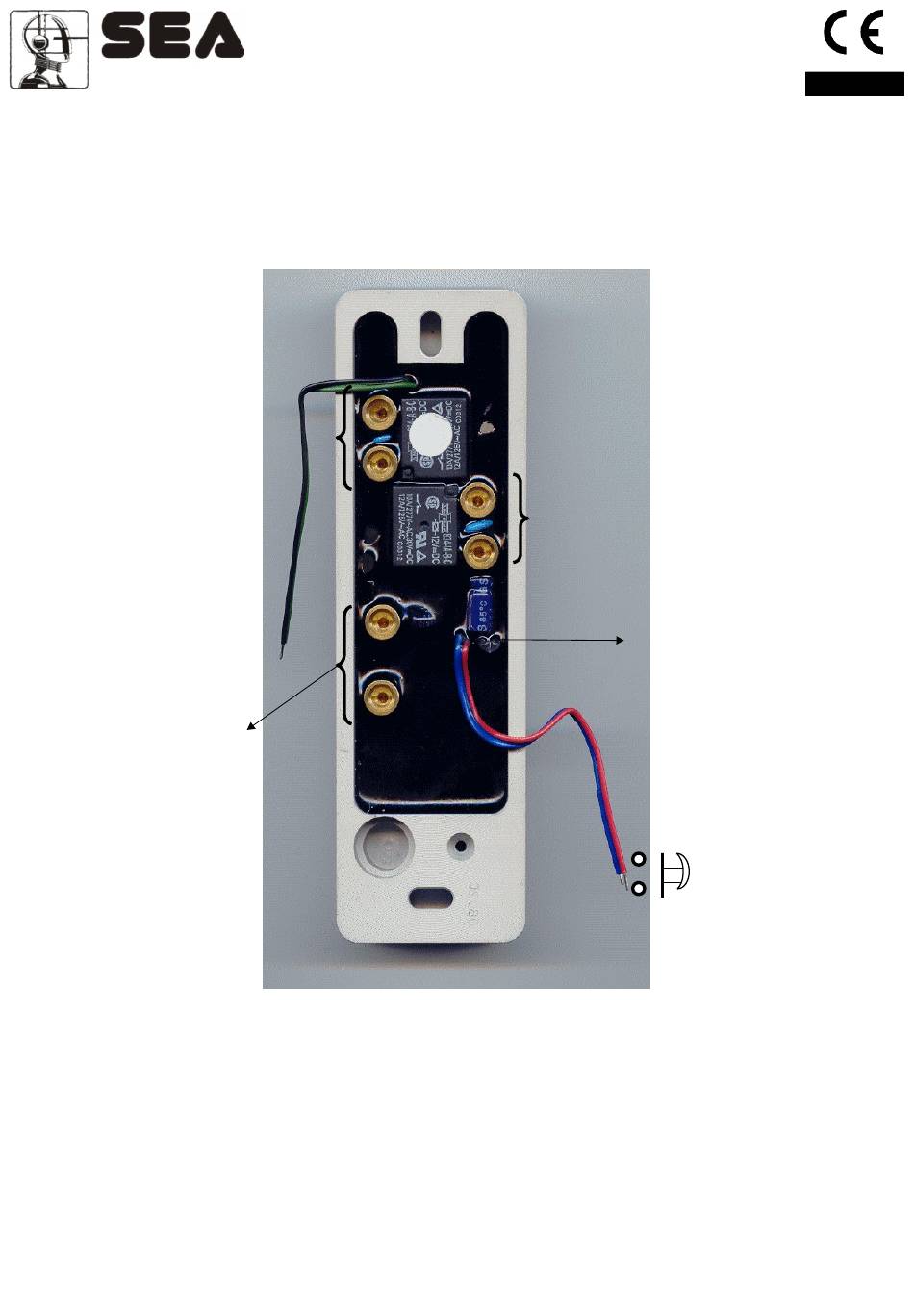

Arrière du Clavier
Schéma de connexion
Rev. 01 - 10/2008
LED bicolor =
commandé par le fil en ruban vert-noir, libre
CONTACTS DU
RELAIS 1
Guainetta da rimuovere in caso di
procedura d'emergenza
Fils bleue et rouge pour
connexion au bouton
poussoir pour activer le 1er
relay
Français
9
