Manuel AC Infinity CLOUDRAY

UTILISATION RECOMMANDÉE

MAXIMISER LA DURÉE DE VIE
Pour maximiser la durée de vie du ventilateur, nous ne recommandons pas de le laisser osciller sans arrêt pendant plus de 18 heures par jour. Cela préservera le moteur en le maintenant passivement au frais afin d'éviter son usure.

RÉDUIRE LA TENSION DU CÂBLE
Veuillez vous assurer de laisser suffisamment de mou pour le cordon d'alimentation et le câble d'extension. Le ventilateur doit pouvoir osciller librement sans avoir à tirer sur ses câbles.

CARACTÉRISTIQUES CLÉS

MOTEUR EC
Le moteur de nouvelle génération est plus silencieux, plus économe en énergie et a une durée de vie plus longue que les moteurs AC.
BASE COMPACTE
Une base de moteur moins profonde permet un montage plus proche des poteaux pour maximiser l'espace de culture.
CONTRÔLE DE VITESSE PWM
Contrôlé numériquement pour permettre des vitesses basses pour un flux d'air plus doux tout en étendant la plage de niveau maximum à dix vitesses de ventilateur.
PROTECTION IP-44
Le ventilateur à pince est scellé selon les normes de protection contre l'intrusion IP 44, offrant une haute résistance aux liquides et à la poussière.
ROULEMENTS À BILLES DOUBLES
Le moteur contient des roulements à billes avec une durée de vie estimée à 67 000 heures. Permet de monter le ventilateur dans n'importe quelle orientation.
COMPATIBLE UIS™
Se connecte aux contrôleurs UIS pour la programmation de la température, de l'humidité, des minuteries, des cycles et des horaires.

CONTENU DU PRODUIT

INSTALLATION

1. Tournez pour retirer la plus grande pièce du bouton de la pince de fixation.
   Tirez la plus petite pièce du bouton de l'étau.

2. Faites glisser la pince de fixation dans le pivot.
   Vous devrez peut-être écarter ses mâchoires pour qu'elle s'adapte au pivot. Cette fermeté garantit que le ventilateur ne basculera pas vers le bas de lui-même.

3. Replacez le bouton et le taquet de chaque côté du point de fixation selon vos besoins.

4. Fixez le ventilateur sur un poteau ou un montant.


ALIMENTATION ET CONFIGURATION

1. Branchez le cordon d'alimentation du ventilateur dans une prise de courant AC pour alimenter le ventilateur.

2. Vous pouvez organiser les câbles à l'aide des attaches de câble ou du kit de fixation de câble inclus.
   Collez le support de fixation sur une surface propre. Passez le serre-câble dans le support et autour des câbles.

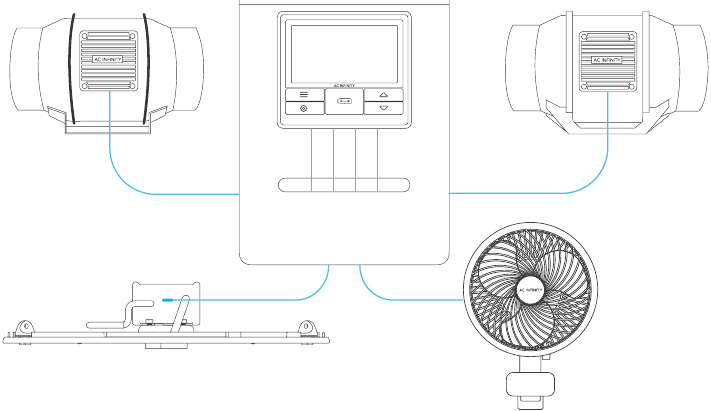

UNIVERSAL INFINITY SYSTEM

UNE INSTALLATION DE CULTURE INTERCONNECTÉE
Le Universal Infinity System™ est une série de contrôleurs et d'appareils qui s'assemblent pour créer un système entièrement automatisé. Le UIS permet à nos contrôleurs de se connecter simultanément à divers équipements de culture tels que les ventilateurs de gaine, les ventilateurs à pince et les lampes de culture. Les contrôleurs UIS avancés peuvent fournir à chaque appareil UIS connecté sa propre programmation automatisée (température, humidité, cycles, horaires et niveaux dynamiques), tout en s'associant à l'application AC Infinity.

CONNEXION AUX CONTRÔLEURS

Le ventilateur de circulation CLOUDRAY peut se connecter à certains contrôleurs intelligents dans le cadre d'un système intégré à l'aide du câble UIS inclus. Veuillez consulter les limitations ci-dessous.

CONNECTEURS UIS
Pour vous connecter aux contrôleurs de dernière génération tels que le CONTROLLER 69, veuillez utiliser le câble d'extension UIS inclus pour connecter directement le port UIS du ventilateur CLOUDRAY au port UIS du contrôleur.

CONNECTEURS MOLEX
Pour vous connecter aux contrôleurs de génération précédente tels que le contrôleur T-Series (UNC529) ou le CONTROLLER 67, veuillez utiliser le dongle adaptateur inclus pour convertir le connecteur molex du contrôleur en un connecteur UIS. Utilisez ensuite le câble d'extension UIS inclus pour le connecter au port UIS du ventilateur CLOUDRAY.

Modèle présenté : CONTROLLER 67

PROGRAMMATION

SÉRIE A

RÉGLAGE DE LA VITESSE DU VENTILATEUR
Le ventilateur à pince dispose d'un seul bouton qui permet de faire défiler les vitesses du ventilateur de 0 à 10, indiquées par l'anneau de lumières LED en dessous.
Appuyez sur le bouton de vitesse pour augmenter le niveau de vitesse du ventilateur d'un cran.
Appuyer sur le bouton au-delà de la vitesse 10 ramènera la vitesse du ventilateur à 0.

MISE SOUS/HORS TENSION
Maintenez le bouton de vitesse enfoncé pendant 4 secondes pour éteindre le ventilateur. En appuyant à nouveau dessus lorsque le ventilateur est éteint, il s'allumera à son dernier réglage de vitesse.

SÉRIE S

OSCILLATION
En plus des fonctionnalités standard, les modèles de la série S peuvent osciller pour fournir un flux d'air sur un angle plus large.
Appuyez sur le bouton de pivotement pour activer l'oscillation du ventilateur à pince.
La fonction d'oscillation est activée manuellement à l'aide du bouton, comme indiqué ici, et ne peut pas être contrôlée par une programmation UIS externe.
S'il est réglé sur désactivé, le ventilateur à pince n'oscillera pas, quels que soient les programmes externes.
S'il est réglé sur activé, l'oscillation démarrera automatiquement si le programme externe active le ventilateur à pince pour le mettre ON (MARCHE). L'oscillation s'arrêtera alors automatiquement si le programme externe désactive le ventilateur à pince pour le mettre OFF (ARRÊT).

Laisser l'oscillation activée pendant plus de 24 heures consécutives peut réduire la durée de vie du ventilateur à pince.

PRODUITS AC INFINITY

Ventilateurs de gaine en ligne
La série CLOUDLINE est une gamme de ventilateurs de gaine conçus pour ventiler silencieusement les salles AV et les placards, ainsi que divers projets de circulation d'air et d'extraction DIY. Elle est dotée d'un contrôleur thermique avec une programmation intelligente qui ajustera automatiquement les vitesses du ventilateur de gaine en réponse aux changements de température.

Filtres à Charbon
Le filtre à charbon de gaine est conçu pour éliminer les odeurs et les produits chimiques dans les tentes de culture et les espaces hydroponiques. Il utilise du charbon australien de qualité supérieure qui offre un pouvoir d'absorption accru et une durée de vie plus longue. Il permet un passage maximal du flux d'air dans le cadre d'un système d'admission ou d'extraction.

Lampes de Culture
Une lampe de culture LED d'intérieur conçue pour simuler l'éclairage diurne extérieur afin d'améliorer et d'accélérer la photosynthèse de vos plantes. Utilisant les dernières diodes Samsung LM301H, ce système de culture LED produit efficacement un éclairage à spectre complet utilisable à toutes les étapes du cycle de croissance.

AVERTISSEMENT RELATIF AU PRODUIT

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES, VEUILLEZ RESPECTER CE QUI SUIT :

1. Assurez-vous que votre source d'alimentation est conforme aux exigences électriques de ce produit.
2. Vérifiez les restrictions de votre code local pour les mesures de sécurité supplémentaires qui pourraient être nécessaires pour une installation conforme aux codes.
3. Lisez toutes les instructions avant d'installer et d'utiliser ce produit.
4. Si vous n'êtes pas familier ou avez des doutes quant à la réalisation de l'installation de ce produit, sollicitez les services d'un professionnel qualifié, formé et agréé. Une installation inappropriée annulera la garantie de ce produit.
5. Ce produit ne doit pas être utilisé dans des endroits potentiellement dangereux tels que des atmosphères inflammables, explosives, chargées de produits chimiques ou humides.
6. Les produits gainés doivent toujours être ventilés vers l'extérieur.
7. Ne couvrez pas les cordons d'alimentation avec des tapis ou d'autres matériaux textiles.
8. Ce produit contient des pièces rotatives. Des précautions de sécurité doivent être exercées lors de l'installation, de l'utilisation et de l'entretien de ce produit.
9. N'insérez pas et ne permettez pas aux doigts ou à des objets étrangers de pénétrer dans les ouvertures de ventilation ou d'échappement, car cela pourrait provoquer un choc électrique, un incendie ou des dommages à ce produit. Ne bloquez pas et n'intervenez pas sur ce produit de quelque manière que ce soit pendant son fonctionnement.
10. Ne vous fiez pas uniquement à la programmation d'allumage/extinction comme seul moyen de couper l'alimentation de ce produit. Débranchez le cordon d'alimentation avant d'installer, d'entretenir ou de déplacer ce produit.
11. N'utilisez pas ce produit si son cordon est endommagé, s'il fonctionne mal, s'il a été laissé tomber ou s'il est endommagé de quelque manière que ce soit.

Découvrez les dernières innovations en matière de refroidissement et de ventilation sur acinfinity.com
Merci d'avoir choisi AC Infinity. Nous nous engageons à offrir des produits de qualité et un service client amical. Si vous avez des questions ou des suggestions, n'hésitez pas à nous contacter. Visitez www.acinfinity.com et cliquez sur contact (contacter) pour nos coordonnées.
COURRIEL
support@acinfinity.com
WEB
www.acinfinity.com
EMPLACEMENT
Los Angeles, CA
