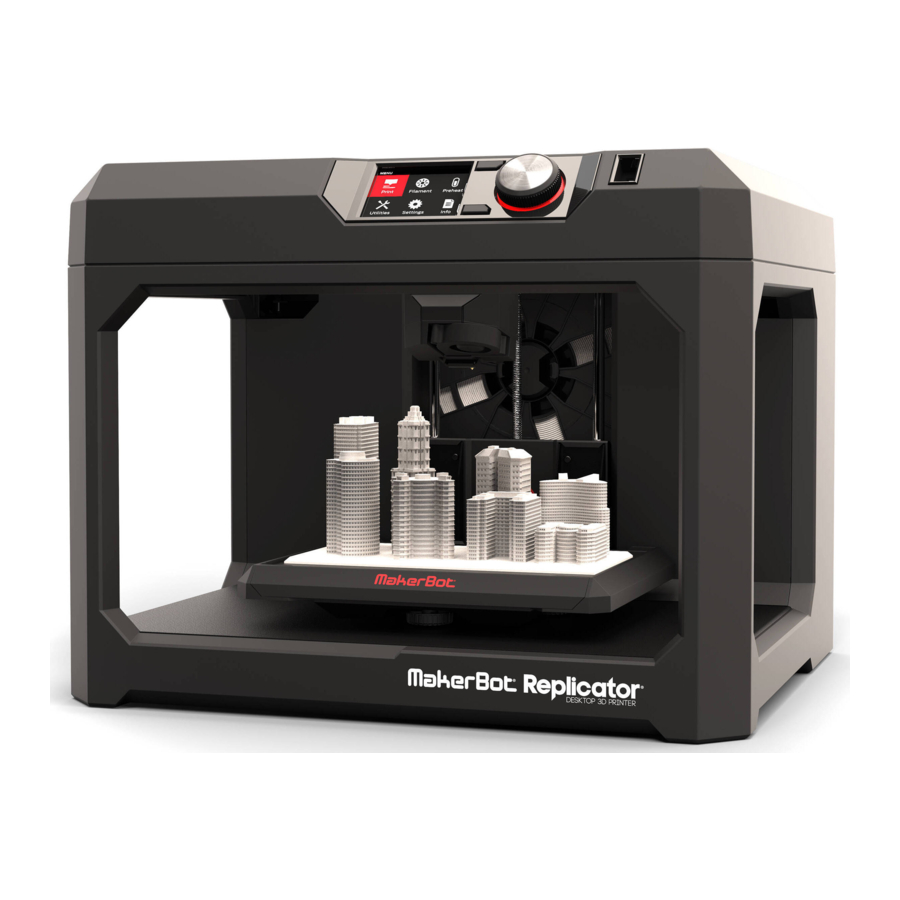

Manuel du MakerBot Replicator

Outils nécessaires

Tournevis hexagonal de 1,3 mm
Tournevis hexagonal de 1,5 mm
Tournevis hexagonal de 2,0 mm
Tournevis hexagonal de 2,5 mm
Tournevis cruciforme
Tournevis Torx T10 - T20
Tournevis Torx de sécurité T10
1 paire de pinces fines
Petites pinces coupantes
Petit récipient pour vis

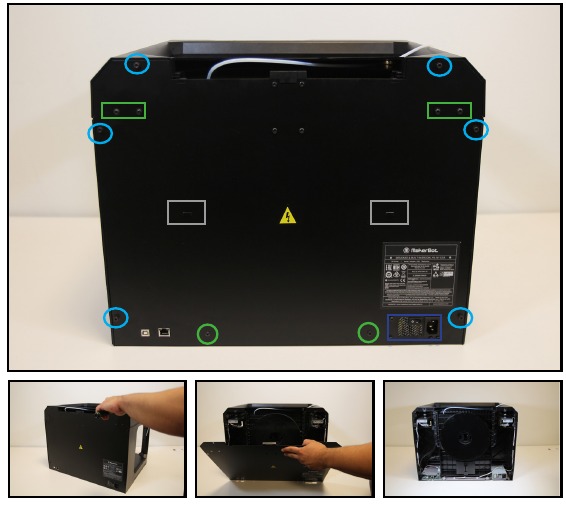

Retirer le panneau arrière

• Retirer les vis suivantes du bord extérieur du panneau arrière à l'aide d'un tournevis T15 :

  • Six (6) vis à tête cylindrique Torx
  • Six (6) boulons à tête bombée Torx
  • Quatre (4) vis à tête cylindrique Torx entourant l'alimentation électrique. Retirer délicatement le panneau arrière. Faites attention aux deux languettes à l'arrière si elles doivent être sorties.
    NOTE : Quatre (4) vis au centre supérieur du panneau arrière n'ont pas besoin d'être retirées).

Retirer le tiroir de la bobine de filament

• Soulever délicatement le capot supérieur d'environ 5 cm (2 inches) afin de laisser suffisamment d'espace pour que le butoir du tiroir de la bobine de filament puisse passer. Soulever délicatement le tiroir de la bobine de filament vers le haut pour le retirer du corps du Replicator.


Retirer le capot supérieur

• Débrancher le faisceau de câbles de la caméra situé derrière l'ensemble d'interface utilisateur (UI). Soulever délicatement l'arrière du capot supérieur en premier pour exposer les supports à encliqueter
  Note : NE PAS soulever le capot supérieur de plus de 5 cm (2 inches) ou vous risquez de casser les bossages de vis, qui ne sont pas remplaçables). À l'aide d'un tournevis de longueur moyenne, depuis l'avant du Replicator, faire levier pour séparer le capot supérieur des supports à encliqueter du panneau avant situés à chaque coin. Débrancher les fils du moteur et le câble HDMI, puis soulever et retirer le capot supérieur et le mettre de côté.

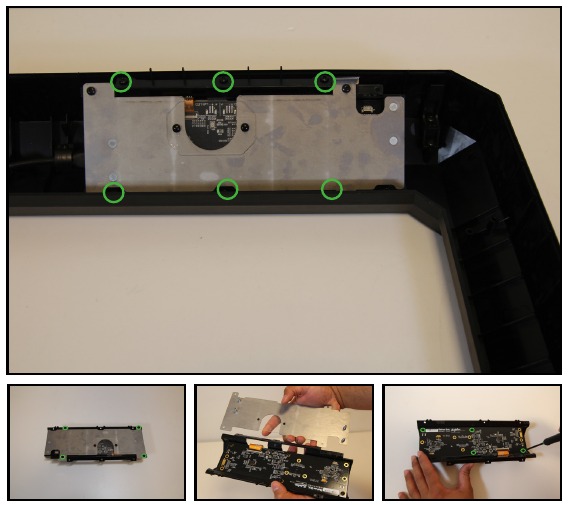

Retirer l'ensemble d'interface utilisateur (UI)

• Débrancher le câble HDMI. Retirer les six (6) vis à tête bombée Torx fixant l'UI au capot supérieur et pousser l'UI hors du capot supérieur.
  Note : Les étapes suivantes sont uniquement si vous avez besoin de démonter l'UI. Retirer les quatre (4) vis à tête bombée Torx qui maintiennent le couvercle de décharge électrostatique (ESD) de l'UI sur la façade de l'UI. Séparer l'ESD. Retirer les quatre (4) vis à tête bombée Torx qui fixent la carte PCB Hoboken à la façade de l'UI.


Démonter l'UI (Optionnel)

• Note : Cette étape n'est nécessaire que si vous dépannagez l'écran LCD ou la carte PCB Hoboken. Pour déconnecter l'écran LCD, soulever la languette marron à l'arrière de la carte PCB Hoboken et retirer délicatement le câble plat de l'écran LCD, puis soulever l'écran LCD de la carte PCB Hoboken. Remarquer les deux (2) entretoises en mousse à l'arrière de l'écran LCD.
  NOTE : L'écran LCD n'est pas collé à la carte PCB Hoboken, il est maintenu par pression.


Retirer l'ensemble chariot

• Retirer les deux (2) vis Torx fixant l'ensemble chariot à l'adaptateur de chariot à l'aide d'un T10. Pousser l'arrière de l'ensemble chariot (pousser vers l'avant de l'imprimante) pour retirer le chariot du support. (Facultatif) Utiliser un tournevis hexagonal de 1,3 mm pour retirer la vis de fixation qui maintient le pignon Castle sur l'axe du moteur du chariot.


Démonter l'ensemble chariot (facultatif)

• Retirer les deux (2) vis Torx qui maintiennent le capot du chariot (avant) et le support d'extrudeuse du chariot (arrière)
  Appuyer sur les crans et faire levier délicatement pour ouvrir et séparer l'avant de l'arrière de l'ensemble chariot. Tirer la languette en plastique autour du FFC et appuyer sur les languettes de chaque côté du connecteur pour débrancher le FFC de la carte PCB Bronx. Débrancher délicatement le ventilateur de refroidissement actif et le ventilateur de refroidissement de l'extrudeuse de la carte PCB Bronx. Retirer trois (3) vis à tête creuse à l'aide d'un tournevis hexagonal de 2,5 mm et retirer le moteur du chariot et la carte PCB Bronx.

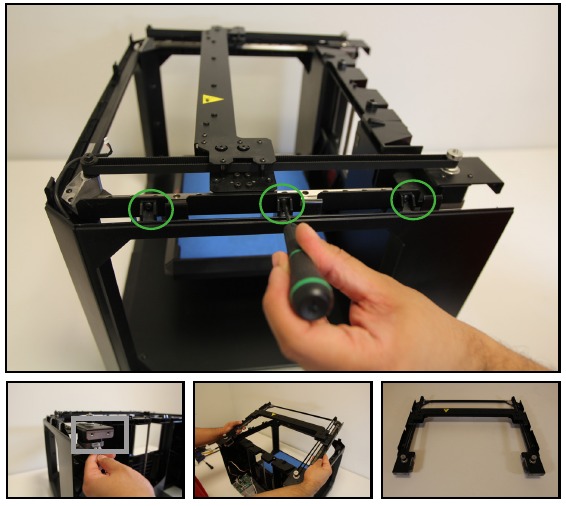

Retirer l'ensemble portique

• Retirer six (6) vis à tête bombée Torx qui fixent l'ensemble portique au corps du Replicator. Débrancher les deux moteurs du portique (Gauche et Droite).


Retirer la courroie et le clip de courroie

• Desserrez les deux (2) vis à tête bombée maintenant le support de poulie tendue à l'aide d'un tournevis hexagonal de 1,5 mm situé à l'avant gauche. Ensuite, à l'aide d'un tournevis T15 ou d'un tournevis hexagonal de 3 mm, desserrer le boulon de tension pour donner suffisamment de jeu et retirer la courroie.
  Déclipser le clip de courroie de l'adaptateur de chariot, à l'aide d'un tournevis hexagonal de 1,5 mm, retirer douze (12) vis à tête bombée fixant le support XY supérieur aux supports de portique inférieurs.
  (NOTE : La plupart des courroies sont maintenant collées au clip de courroie, il est possible de retirer le clip de courroie sans endommager la courroie. Si la courroie est endommagée, remplacer le clip de courroie et la courroie).

• Retirer les vis suivantes :

  • Quatre (4) vis à tête cylindrique fixant les supports de portique inférieurs aux roulements linéaires. À l'aide d'un tournevis hexagonal de 1,5 mm.
  • Huit (8) vis à tête bombée (4 par rail) fixant les rails du portique au portique X Y. À l'aide d'un tournevis hexagonal de 1,5 mm.
    À l'aide d'un tournevis hexagonal de 2,0 mm, desserrer les vis à épaulement pour retirer les poulies de renvoi noires.

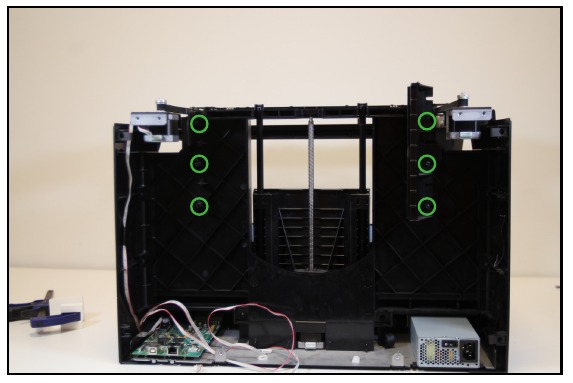

Retirer les supports d'alignement du tiroir de bobine

• Retirer les six (6) vis à tête bombée Torx qui maintiennent les supports d'alignement du tiroir de bobine au boîtier Z. Éloigner les supports d'alignement du corps du Replicator.

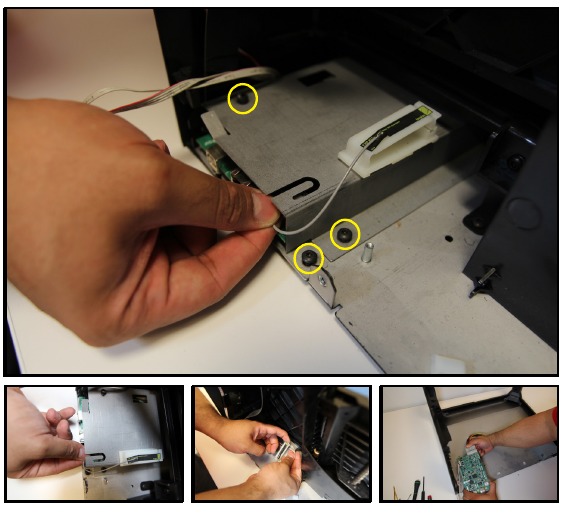

Retirer la carte PCB Brooklyn

• Débrancher le câble HDMI et retirer le couvercle de décharge électrostatique (ESD) en retirant les deux (2) vis à tête bombée Torx à l'aide d'un T20. Retirer la (1) vis à tête bombée Torx fixant la plaque d'adaptateur PCB à la plaque de base. Soulever délicatement le couvercle ESD et débrancher l'antenne WiFi, puis ouvrir le clip de câble blanc situé sur le dessus du couvercle ESD et retirer le faisceau de câbles du moteur. Débrancher le moteur Z et le mettre de côté. Tirer la carte PCB Brooklyn vers vous pour donner du mou, appuyer sur la languette blanche du connecteur d'alimentation à 20 broches et le retirer de la carte PCB Brooklyn, faire glisser hors de la fente métallique pour le retirer.

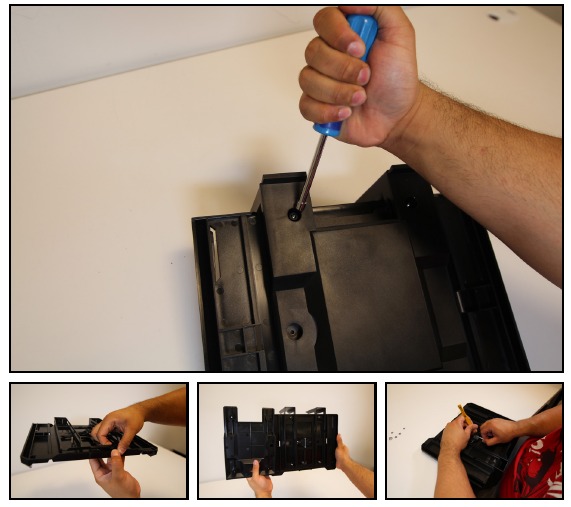

Retirer le boîtier Z

• Retirer les vis suivantes :

  • Quatre (4) vis à tête bombée Torx à filetage autoformeur qui fixent l'arrière Z aux panneaux latéraux
  • Deux (2) vis à tête bombée Torx qui fixent l'arrière Z à la plaque de base. Tirer l'arrière Z vers vous, loin du corps du Replicator, et le mettre de côté. Pour retirer l'ensemble de l'étage Z, retirer les quatre (4) vis à tête bombée Torx à l'aide d'un T15. Pour retirer l'ensemble de l'étage Z, retirer les quatre (4) vis à tête bombée Torx à l'aide d'un T15.
• Pour ouvrir l'étage Z, retirer les écrous Nylock situés sous l'étage Z à l'aide d'une clé à écrous de 5 mm (Note : Les modèles plus anciens ont des écrous Push Nuts qui devront être ouverts par levier). Ensuite, retirer les quatre (4) ressorts coniques (2 forts, 2 faibles) situés dans l'étage Z. Enfin, faire glisser la goupille fendue du ressort qui maintient le support de la plaque de fabrication et


• Pour retirer le moteur Z et l'écrou en laiton, retirer d'abord le moteur Z du boîtier Z en retirant les quatre (4) vis à tête bombée qui fixent le moteur Z au boîtier Z à l'aide d'un tournevis de 2,5 mm. Faire tourner la tige filetée jusqu'à ce qu'elle tombe hors du boîtier Z. Ensuite, retirer les quatre (4) vis à tête bombée qui fixent l'écrou en laiton au boîtier Z à l'aide d'un tournevis de 2,5 mm.


Démonter l'ensemble du boîtier

• Retirer les vis suivantes : Deux (2) situées à l'avant de l'imprimante sur la plaque de base à l'aide d'un T15. Deux (2) qui fixent la plaque de base à la plaque inférieure (à l'intérieur du Replicator) à l'aide d'un T15. Éloigner la plaque de base de l'avant du Replicator pour la retirer. Retirer les sept (7) vis autotaraudeuses Torx qui fixent les panneaux gauche et droit à la plaque de base. Retirer les six (6) vis autotaraudeuses Torx qui fixent les panneaux gauche et droit au panneau avant.

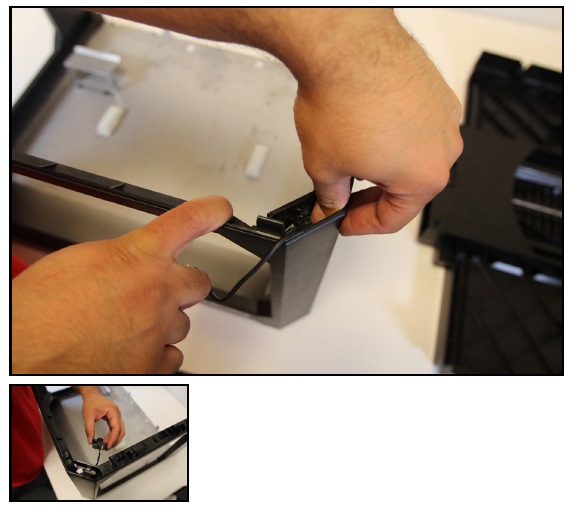

Retirer la caméra

• Retirer la caméra en appuyant sur le clip de montage de la caméra qui la maintient sur le panneau gauche.
