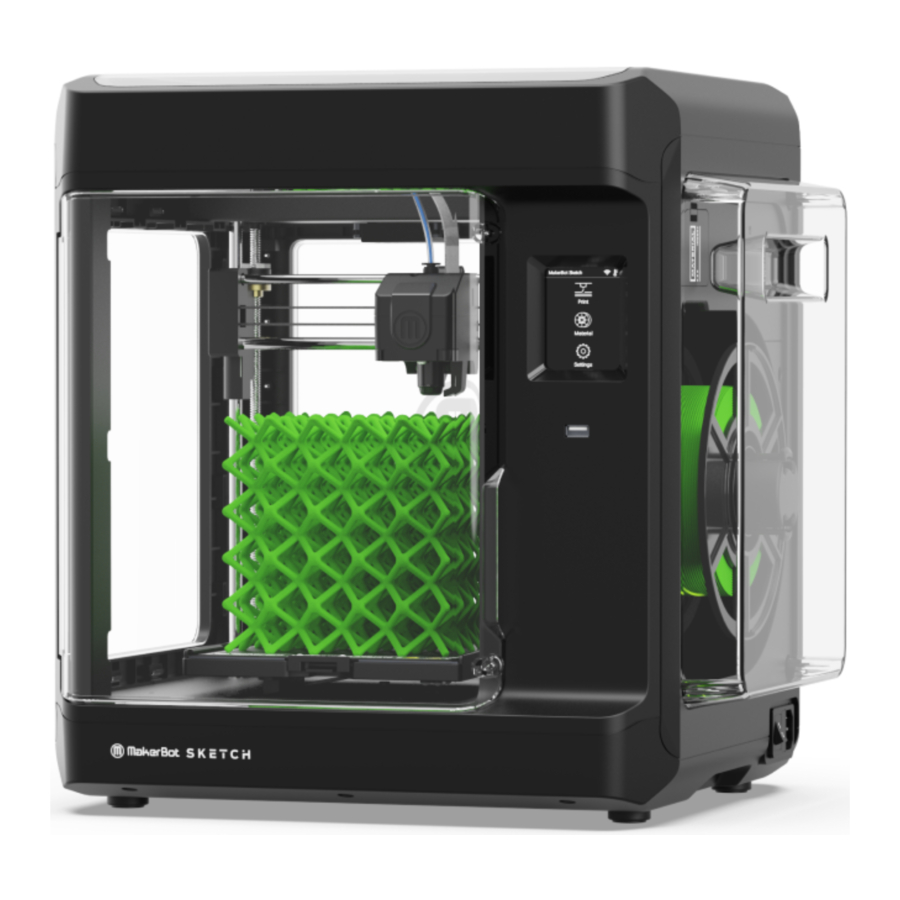

MakerBot Sketch Manuel

Outils nécessaires

Clé hexagonale de 2,0 à 2,5 mm

Tournevis cruciforme

Petit récipient pour les vis

Outils optionnels

Bouteille d'air comprimé

Pince à bec effilé

Étapes de remplacement du tube

1.

2. Retirez le capot pour exposer l'ADS Motor Assembly

3. À l'aide d'un tournevis de 2,0 mm, retirez les deux (2) petites vis à tête plate qui recouvrent le ADS motor

4.

5. Retirez le Capot et mettez-le de côté

6. Repérez les deux (2) vis à former le filetage qui fixent le ADS Cover sur le ADS Assembly

7. Retirez délicatement l'ADS Assembly de l'imprimante SKETCH en veillant à ne pas endommager les connexions des câbles, car la longueur du câble est limitée.

8. À l'aide d'un tournevis cruciforme, retirez les trois (3) vis et retirez le ADS Motor Assembly Capot

9. Retirez les deux éléments : le Guide-filament tube et la bague de retenue

   Détachez la bague de retenue de l'ancien Guide-filament tube, puis fixez-la solidement sur le nouveau Guide-filament tube

10. Remettez la bague de retenue et le tube guide-filament à leur emplacement désigné, et assurez-vous que l'entonnoir de filament est également en place.
    *Voir l'image A à l'étape 7.
    Revissez l'ADS capot de l'Assembly en utilisant les trois

11. Faites attention à la languette située sur l'ADS Assembly. Faites-la glisser dans l'encoche correspondante pour vous assurer que l'ADS Assembly est solidement remonté sur l'imprimante.

12. Une fois l'ADS Assembly correctement remis en place, utilisez deux (2) vis Phillips pour le fixer solidement sur l'imprimante.

13. Une fois que le Capot de l'ADS Assembly est bien en place, fermez l'ouverture en remettant en place l'ADS Motor Capot.

14. Fixez-le avec les deux (2) vis à tête plate à l'aide du tournevis de 2,0 mm.

15. Rattachez l'Ads Door Latch
    Allumez l'imprimante et rechargez votre filament : Material (Matériau) > Load (Charger) attendez que l'imprimante atteigne la température. Coupez l'extrémité du filament et lorsque l'imprimante atteint la température, insérez le filament dans l'ADS et attendez que le filament s'extrude. Une fois que le filament s'extrude, appuyez sur next (suivant) et votre imprimante sera prête à imprimer. N'hésitez pas à lancer une impression test rapide.
    Si vous avez des questions ou avez besoin d'aide, veuillez appeler ou envoyer un e-mail au support MakerBot.
