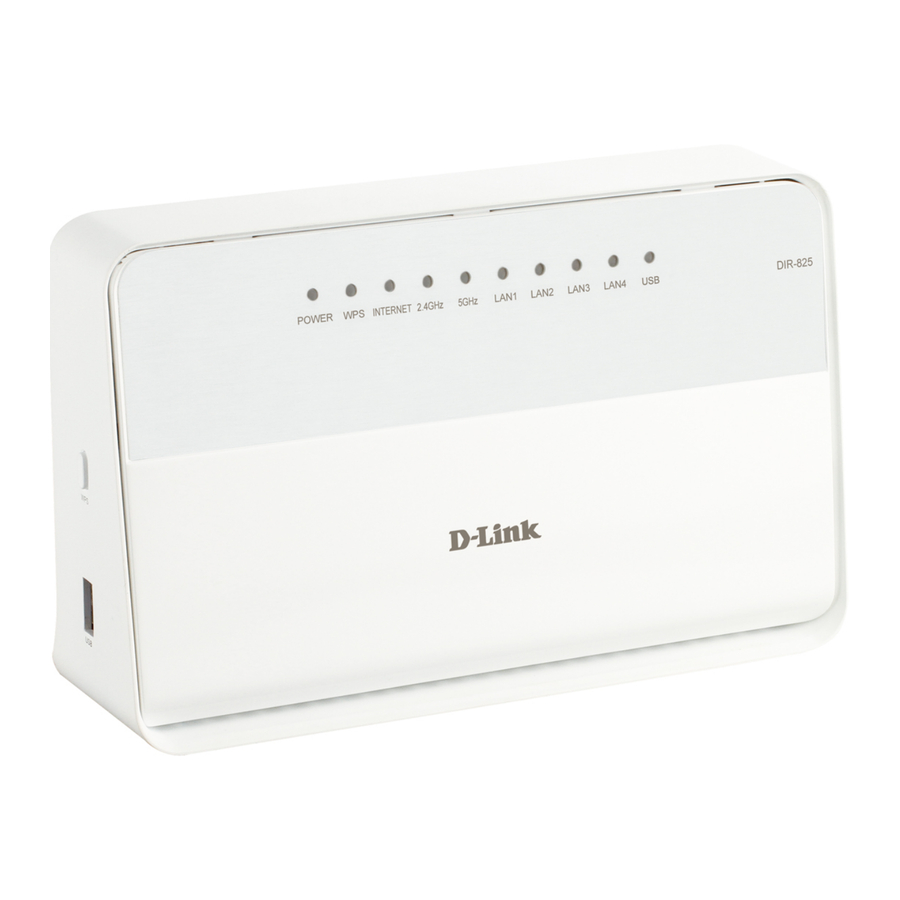

Manuel D-Link DIR-825

AVANT DE COMMENCER

Contenu de l'emballage

• Routeur sans fil DIR-825
• Adaptateur secteur DC 12V
• Câble Ethernet (CAT 5E)
• "Quick Installation Guide" (Guide d'installation rapide) (brochure).

S'il manque des éléments, veuillez contacter votre revendeur.

L'utilisation d'un adaptateur secteur ayant une tension différente de celle fournie endommagera le produit et annulera sa garantie.

Paramètres par défaut

Configuration système requise et équipement

• Un ordinateur avec n'importe quel système d'exploitation prenant en charge un navigateur web.
• Un navigateur web pour accéder à l'interface web du routeur : Windows Internet Explorer, Mozilla Firefox ou Opera.
• Une NIC (adaptateur Ethernet ou Wi-Fi) pour se connecter au routeur.
• Un adaptateur Wi-Fi 802.11a, b, g ou n pour créer un réseau sans fil.
• Un modem USB pour se connecter à Internet^*.
  --
  * Contactez votre opérateur pour obtenir des informations sur la couverture et les frais de service.

• Votre modem USB doit être équipé d'une carte d'identification active (SIM ou R-UIM) de votre opérateur.
• Certains opérateurs exigent que les abonnés activent leurs modems USB avant de les utiliser. Veuillez vous référer aux directives de connexion fournies par votre opérateur lors de la conclusion de l'accord ou figurant sur son site web.
• Pour les modems USB CDMA, il est nécessaire de désactiver la vérification du code PIN sur la carte d'identification avant de connecter le modem USB au routeur.

CONNEXION ET CONFIGURATION

• Connectez votre modem USB au port USB^* situé sur le panneau latéral gauche du routeur. Si vous devez connecter ou changer un modem USB pour un autre lorsque le routeur est sous tension, éteignez le routeur, connectez le modem au port USB, puis allumez le routeur.
  --
  * Il est recommandé d'utiliser un câble d'extension USB pour connecter un modem USB au routeur.
• Connectez le cordon d'alimentation au port du connecteur d'alimentation situé sur le panneau arrière du routeur, puis branchez l'adaptateur secteur dans une prise électrique ou une multiprise.
• Connectez le routeur à votre PC.
  • PC avec adaptateur Ethernet : connectez un câble Ethernet entre un port Ethernet disponible du routeur et le port Ethernet de votre PC. Allumez le routeur en appuyant sur le bouton ON/OFF (Marche/Arrêt) sur son panneau arrière. Allumez votre PC et attendez que votre système d'exploitation soit complètement chargé.
  • PC avec adaptateur Wi-Fi : allumez le routeur en appuyant sur le bouton ON/OFF (Marche/Arrêt) sur son panneau arrière. Allumez votre PC et attendez que votre système d'exploitation soit complètement chargé. Ensuite, allumez votre adaptateur Wi-Fi et connectez-vous au réseau DIR-825 (pour fonctionner dans la bande 2.4GHz) ou DIR-825-5G (pour fonctionner dans la bande 5GHz).
• Démarrez un navigateur web. Dans la barre d'adresse du navigateur web, entrez l'adresse IP du routeur (par défaut,192.168.0.1).
  Appuyez sur la touche Enter (Entrée).
• Sur la page ouverte, entrez le nom d'utilisateur et le mot de passe du compte administrateur dans les champs Login (Nom d'utilisateur) et Password (Mot de passe) correspondants (par défaut, le nom d'utilisateur et le mot de passe suivants sont spécifiés : admin, admin). Cliquez ensuite sur le lien Enter (Entrer).

Après le premier accès à l'interface web, vous êtes redirigé vers la page de modification du mot de passe administrateur spécifié par défaut. Entrez le nouveau mot de passe dans les champs Password (Mot de passe) et Confirmation (Confirmation). Cliquez ensuite sur le lien Save (Enregistrer). Mémorisez ou notez le nouveau mot de passe du compte administrateur.

Après une inscription réussie, la page de réglages rapides du routeur s'ouvre.

L'interface web du routeur est multilingue. Sélectionnez la langue souhaitée dans le menu affiché lorsque le pointeur de la souris se trouve sur la légende Language (Langue).

Sur la page de réglages rapides, vous pouvez lancer un Wizard (Assistant) souhaité (utilisez les liens sur le côté gauche de la page), accéder rapidement à certaines pages de l'interface web, trouver une page spécifique via la recherche, ou passer à la section des paramètres avancés (cliquez sur le lien Advanced settings (Paramètres avancés) dans le coin inférieur droit de la page).

Pour configurer la connexion à Internet, cliquez sur le lien Click'n'Connect (Cliquer et Connecter) dans la section Net (Réseau) sur la page de réglages rapides ou allez à la page des paramètres avancés et cliquez sur le lien WAN (Réseau étendu) dans la section Net (Réseau).

Pour modifier les paramètres du LAN, cliquez avec le bouton gauche de la souris sur l'adresse IP de l'interface locale (colonne de droite de la ligne LAN IP (IP du LAN) dans la section Network information (Informations réseau) sur la page des réglages rapides) ou allez à la page des paramètres avancés et cliquez sur le lien LAN (Réseau local) dans la section Net (Réseau).

Pour configurer le réseau sans fil, cliquez sur le lien Wireless network settings wizard (Assistant de configuration du réseau sans fil) dans la section Wi-Fi (Wi-Fi) sur la page de réglages rapides ou allez à la page des paramètres avancés et cliquez sur le lien Basic settings (Paramètres de base) dans la section Wi-Fi (Wi-Fi).

Pour une description détaillée de chaque page de l'interface web, consultez le document "User Manual" (Manuel de l'utilisateur) sur le site web de D-Link (ftp.dlink.ru/pub/Router/DIR-825/Description/RevD/).

DÉPANNAGE

Question 1. Comment réinitialiser le routeur aux paramètres d'usine par défaut ?
Vous pouvez restaurer les paramètres d'usine par défaut via le bouton matériel RESET (Réinitialiser) situé sur le panneau arrière du routeur.

1. Utilisez un petit trombone pour activer le bouton ; insérez-le dans le trou (avec l'appareil allumé), appuyez et maintenez pendant 7 secondes.
2. Relâchez le bouton et attendez que le routeur redémarre (environ 30 secondes).

Cette procédure efface tous les paramètres que vous avez configurés pour votre routeur. Vous pouvez accéder à l'interface web du routeur et configurer tous les paramètres nécessaires en utilisant l'adresse IP, le nom d'utilisateur et le mot de passe par défaut (voir le chapitre Connection and Configuration (Connexion et Configuration) du présent document).

Question 2. Que puis-je faire si mon routeur ne fonctionne pas correctement ?
Voici quelques étapes applicables aux problèmes les plus courants.

1. Vérifiez les LED sur le panneau avant du routeur. Les LED suivantes doivent être allumées en vert fixe ou clignotantes : POWER (Alimentation), INTERNET, LAN (correspondant aux ports LAN du routeur auxquels sont connectés les appareils du réseau local du routeur), 2.4GHz et 5GHz (si le réseau sans fil 2.4GHz ou 5GHz est respectivement activé et utilisé).
2. Assurez-vous que tous les câbles sont correctement connectés.
3. Éteignez le routeur pendant 20 secondes, puis rallumez-le.

Question 3. Pourquoi ne puis-je pas me connecter à Internet ?
Contactez votre FAI pour vous assurer que le service pertinent est disponible et que vous utilisez les paramètres de connexion corrects.
