Manuel du D-Link DI-524

Avant de commencer

1. Si vous avez acheté ce routeur pour partager votre connexion Internet haut débit avec d'autres ordinateurs, vous devez disposer d'un modem câble ou DSL basé sur Ethernet avec un compte Internet établi auprès d'un fournisseur d'accès Internet (FAI).
2. Il est préférable d'utiliser le même ordinateur que celui qui est connecté à votre modem pour configurer le routeur sans fil DI-524 AirPlus G. Le DI-524 agit comme un serveur DHCP et attribuera toutes les informations d'adresse IP nécessaires sur votre réseau. Voir l'annexe à la fin de ce Guide d'installation rapide ou le Manuel sur le CD-ROM pour configurer chaque adaptateur réseau afin qu'il obtienne automatiquement une adresse IP.

Vérifier le contenu de votre colis

Si l'un des éléments ci-dessus est manquant, veuillez contacter votre revendeur.

Configuration

1. Connexion du routeur sans fil DI-524 à votre réseau

   1. Tout d'abord, connectez l'adaptateur secteur au récepteur situé sur le panneau arrière du DI-524, puis branchez l'autre extrémité de l'adaptateur secteur à une prise murale ou à une multiprise. Le voyant Power s'allume, indiquant un fonctionnement correct.
   2. 1. Éteignez votre modem câble ou DSL ; les appareils qui n'ont pas d'interrupteur marche/arrêt nécessiteront que vous débranchiez l'adaptateur secteur. Maintenant, le DI-524 doit être sous tension et le modem câble/DSL doit être éteint.
         Modem câble/DSL (Power Off (Hors tension)) – DI-524 (Power On (Sous tension))
      2. Connectez un câble Ethernet à la prise Ethernet située sur le modem câble/DSL. Une fois le câble Ethernet solidement connecté, mettez le modem câble/DSL sous tension en allumant l'unité ou en branchant l'adaptateur secteur.
         Modem câble/DSL (Power On (Sous tension)) – DI-524 (Power On (Sous tension))
      3. Insérez l'autre extrémité du câble Ethernet dans le port WAN sur le panneau arrière du DI-524. Le voyant WAN s'allumera pour indiquer une connexion correcte. Si le voyant WAN ne s'allume pas, veuillez revenir à l'étape B1 et répéter les étapes.
   3. Insérez un câble Ethernet dans le Port LAN 1 sur le panneau arrière du DI-524 et dans un port Ethernet disponible sur l'adaptateur réseau de l'ordinateur que vous utilisez pour configurer le DI-524. Le voyant LED du Port LAN 1 s'allume pour indiquer une connexion correcte. (Remarque : Les ports LAN du DI-524 sont Auto-MDI/MDI-X. Cela signifie que vous pouvez utiliser un câble Ethernet droit ou croisé dans les ports LAN.)
   4. Les ordinateurs équipés d'adaptateurs sans fil 802.11g pourront se connecter au DI-524. L'adaptateur sans fil Cardbus DWL-630 AirPlus G et l'adaptateur sans fil PCI DWL-510 AirPlus G pourront se connecter directement au routeur en utilisant leurs paramètres sans fil par défaut.
2. Redémarrer votre ordinateur
3. Connexion d'ordinateurs supplémentaires au DI-524
   À l'aide de câbles Ethernet supplémentaires (CAT5 UTP), connectez vos ordinateurs équipés d'Ethernet aux ports LAN Ethernet restants sur le panneau arrière du DI-524.
   Une fois que vous avez terminé les étapes de ce Guide d'installation rapide, votre réseau connecté devrait ressembler à ceci :

4. Utilisation de l'assistant de configuration

   L'écran contextuel de connexion apparaîtra.

   Une fois connecté, l'écran Home (Accueil) apparaîtra.

   Vous verrez les écrans suivants :

   Configurez votre nouveau mot de passe.
   Vous avez la possibilité d'établir un mot de passe.

   Choisissez votre fuseau horaire dans la liste déroulante.

   À ce stade, l'assistant de configuration tentera de détecter automatiquement votre type de connexion Internet. Si vous avez une connexion dynamique ou PPPoE, vous serez dirigé vers la page correspondante.

   Autrement, vous verrez l'écran suivant :
   Sélectionnez votre connexion Internet.
   Il vous sera demandé de sélectionner le type de connexion Internet pour votre routeur.

   Si vous n'êtes pas sûr du paramètre à sélectionner, veuillez contacter votre fournisseur d'accès Internet.
   Si vous avez sélectionné Dynamic IP Address (Adresse IP dynamique), cet écran apparaîtra : (Utilisé principalement pour le service Internet par câble.)

   Si votre FAI nécessite une Static IP Address (Adresse IP statique), et que cette option est sélectionnée, alors cet écran apparaîtra :
   Saisissez les informations d'adresse IP qui vous ont été initialement fournies par votre FAI. Vous devrez remplir tous les champs obligatoires.

   Si votre FAI utilise PPPoE (Point-to-Point Protocol over Ethernet), et que cette option est sélectionnée, alors cet écran apparaîtra : (Utilisé principalement pour le service Internet DSL.)
   Saisissez le nom d'utilisateur et le mot de passe fournis par votre FAI.

   Configuration sans fil
   Les paramètres sans fil par défaut pour votre réseau sans fil 802.11g sont :
   SSID = default
   Canal = 6
   Vous pouvez modifier ces paramètres pour qu'ils correspondent à un réseau sans fil existant.

   Si vous souhaitez utiliser le chiffrement pour votre réseau 802.11g, le DI-524 est capable de deux niveaux de chiffrement sans fil - 64 bits et 128 bits. Par défaut, le chiffrement est désactivé. Vous pouvez modifier les paramètres de chiffrement pour une communication sans fil plus sécurisée.

5. Votre configuration est terminée !


Tester la connexion Internet

Vous serez redirigé vers l'onglet Home (Accueil).

Puis relancez votre navigateur Web (c'est-à-dire, Internet Explorer ou Netscape Navigator), pour vous connecter à votre site Web préféré et tester votre connexion Internet.
Pour des paramètres ou des informations supplémentaires, consultez les onglets Advanced (Avancé), Tools (Outils) ou Status (Statut) de l'interface de gestion Web ; ou le Manuel situé sur le CD.

Pour vous connecter au réseau, assurez-vous que l'adaptateur réseau de votre ordinateur est correctement configuré. Voici comment configurer l'adaptateur réseau pour obtenir automatiquement une adresse IP pour le routeur haut débit sans fil DI-524.

Pour Microsoft Windows XP :
Allez dans Start > clic droit sur My Network Places > sélectionnez Properties > Clic droit sur la Network Connection associée à l'adaptateur Ethernet et sélectionnez Properties (c'est-à-dire, D-Link DFE-530TX+).

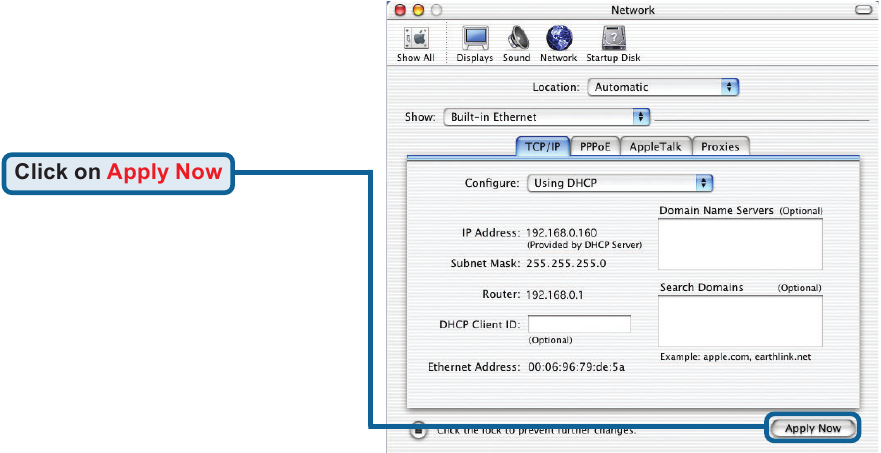

Pour Apple Macintosh OS X :
Allez dans le Apple Menu Cliquez sur System Preferences et Sélectionnez Network.

Les informations d'adresse IP, le masque de sous-réseau, l'adresse IP du routeur et l'adresse de l'adaptateur Ethernet apparaîtront.

Support technique

Vous pouvez trouver des mises à jour logicielles et de la documentation utilisateur sur le site Web de D-Link.
D-Link fournit un support technique gratuit aux clients des États-Unis et du Canada pendant la durée de la période de garantie de ce produit.
Les clients américains et canadiens peuvent contacter le support technique de D-Link via notre site Web ou par téléphone.

Support technique pour les clients aux États-Unis :
Support technique D-Link par téléphone :
(877) 453-5465
24 heures sur 24, sept jours sur sept.

Support technique D-Link par Internet :
http://support.dlink.com
email: support@dlink.com

Support technique pour les clients au Canada :
Support technique D-Link par téléphone :
(800) 361-5265
Du lundi au vendredi de 8h30 à 21h00 HNE

Support technique D-Link par Internet :
http://support.dlink.ca
email: support@dlink.ca

Références

• Support technique D-Link
• Support technique D-Link

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel du D-Link DI-524

Les langues disponibles
