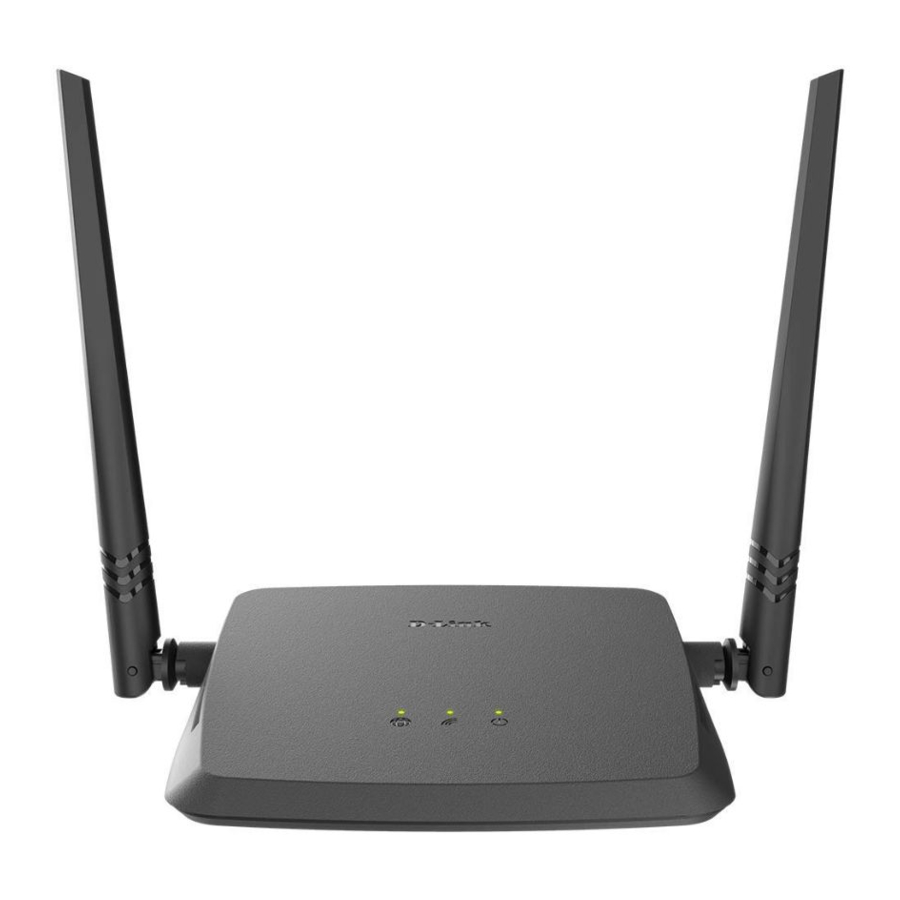

D-Link DIR-615 Guide d'installation

AVANT DE COMMENCER

Contenu de la livraison

• Routeur DIR-615
• Adaptateur secteur CC 9V/0.6A
• Câble Ethernet
• "Quick Installation Guide" (Guide d'installation rapide) (brochure).

Si l'un des éléments est manquant, veuillez contacter votre revendeur.
L'utilisation d'une alimentation électrique avec une tension différente de celle fournie endommagera le produit et annulera sa garantie.

Paramètres par défaut

Le routeur DIR-615 avec les paramètres par défaut ne peut pas se connecter à Internet. Pour commencer, veuillez définir votre propre mot de passe pour l'accès à l'interface web et modifier le nom WLAN (SSID) ; ensuite, si nécessaire, configurez les autres paramètres recommandés par votre FAI.

Configuration système requise et équipement

• Un appareil mobile Android ou iPhone (smartphone ou tablette) ou un ordinateur avec tout système d'exploitation supportant un navigateur web.
• Un navigateur web pour accéder à l'interface web du routeur :
  • Apple Safari 8 et versions ultérieures
  • Google Chrome 48 et versions ultérieures
  • Microsoft Internet Explorer 10 et versions ultérieures
  • Microsoft Edge 20.10240 et versions ultérieures
  • Mozilla Firefox 44 et versions ultérieures
  • Opera 35 et versions ultérieures.
• Une carte réseau (adaptateur Ethernet ou Wi-Fi) pour se connecter au routeur.
• Un adaptateur Wi-Fi 802.11b, g ou n pour créer un réseau sans fil.

CONNEXION À UN PC

PC avec adaptateur Ethernet

1. Connectez un câble Ethernet entre l'un des ports LAN situés sur le panneau arrière du routeur et le port Ethernet de votre PC.
2. Connectez le cordon d'alimentation au port de connexion d'alimentation situé sur le panneau arrière du routeur, puis branchez l'adaptateur secteur à une prise électrique ou à une multiprise.

Assurez-vous ensuite que votre PC est configuré pour obtenir automatiquement une adresse IP (en tant que client DHCP).

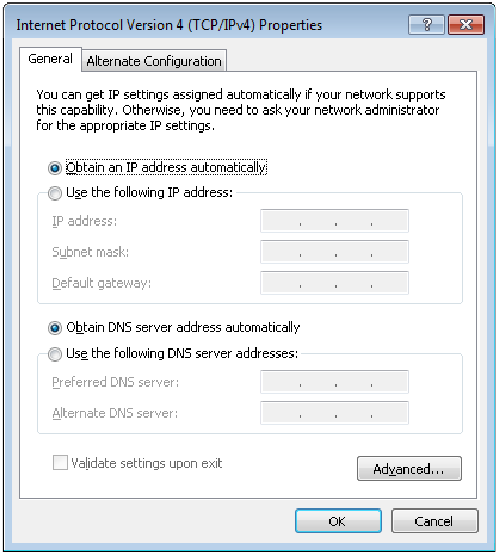

Obtention automatique d'une adresse IP (OS Windows 7)

1. Cliquez sur le bouton Start (Démarrer) et accédez à la fenêtre Control Panel (Panneau de configuration).
2. Sélectionnez la section Network and Sharing Center (Centre Réseau et partage). (Si le Panneau de configuration affiche la vue par catégorie (la valeur **Category** (Catégorie) est sélectionnée dans la liste déroulante **View by** (Afficher par) en haut à droite de la fenêtre), choisissez la ligne **View network status and tasks** (Afficher l'état du réseau et les tâches) sous la section **Network and Internet** (Réseau et Internet).)
3. Dans le menu situé sur la partie gauche de la fenêtre, sélectionnez la ligne Change adapter settings (Modifier les paramètres de l'adaptateur).
4. Dans la fenêtre ouverte, cliquez avec le bouton droit sur l'icône Local Area Connection (Connexion au réseau local) appropriée et sélectionnez la ligne Properties (Propriétés) dans le menu affiché.

5. Dans la fenêtre Local Area Connection Properties (Propriétés de la connexion au réseau local), sous l'onglet Networking (Mise en réseau), sélectionnez la ligne Internet Protocol Version 4 (TCP/IPv4) (Protocole Internet version 4 (TCP/IPv4)). Cliquez sur le bouton Properties (Propriétés).
6. Assurez-vous que les options Obtain an IP address automatically (Obtenir une adresse IP automatiquement) et Obtain DNS server address automatically (Obtenir l'adresse du serveur DNS automatiquement) des boutons radio sont sélectionnées. Cliquez sur le bouton OK (OK).

7. Cliquez sur le bouton OK (OK) dans la fenêtre des propriétés de connexion.

Obtention automatique d'une adresse IP (OS Windows 10)

1. Cliquez sur le bouton Start (Démarrer) et accédez à la fenêtre Settings (Paramètres).
2. Sélectionnez la section Network & Internet (Réseau et Internet).
3. Dans la section Change your network settings (Modifier les paramètres de votre réseau), sélectionnez la ligne Change adapter options (Modifier les options de l'adaptateur).
4. Dans la fenêtre ouverte, cliquez avec le bouton droit sur l'icône Local Area Connection (Connexion au réseau local) appropriée et sélectionnez la ligne Properties (Propriétés) dans le menu affiché.

5. Dans la fenêtre Local Area Connection Properties (Propriétés de la connexion au réseau local), sous l'onglet Networking (Mise en réseau), sélectionnez la ligne Internet Protocol Version 4 (TCP/IPv4) (Protocole Internet version 4 (TCP/IPv4)). Cliquez sur le bouton Properties (Propriétés).
6. Assurez-vous que les options Obtain an IP address automatically (Obtenir une adresse IP automatiquement) et Obtain DNS server address automatically (Obtenir l'adresse du serveur DNS automatiquement) des boutons radio sont sélectionnées. Cliquez sur le bouton OK (OK).

7. Cliquez sur le bouton Close (Fermer) dans la fenêtre des propriétés de connexion.

PC avec adaptateur Wi-Fi

1. Connectez le cordon d'alimentation au port de connexion d'alimentation situé sur le panneau arrière du routeur, puis branchez l'adaptateur secteur à une prise électrique ou à une multiprise.
2. Assurez-vous que l'adaptateur Wi-Fi de votre PC est activé. En règle générale, les ordinateurs portables modernes équipés de cartes réseau sans fil intégrées disposent d'un bouton ou d d'un interrupteur qui active/désactive l'adaptateur sans fil (reportez-vous à la documentation de votre PC). Si votre PC est équipé d'une carte réseau sans fil enfichable, installez le logiciel fourni avec votre adaptateur Wi-Fi.

Assurez-vous ensuite que votre adaptateur Wi-Fi est configuré pour obtenir automatiquement une adresse IP (en tant que client DHCP).

Obtention automatique d'une adresse IP et connexion au réseau sans fil (OS Windows 7)

1. Cliquez sur le bouton Start (Démarrer) et accédez à la fenêtre Control Panel (Panneau de configuration).
2. Sélectionnez la section Network and Sharing Center (Centre Réseau et partage). (Si le Panneau de configuration affiche la vue par catégorie (la valeur **Category** (Catégorie) est sélectionnée dans la liste déroulante **View by** (Afficher par) en haut à droite de la fenêtre), choisissez la ligne **View network status and tasks** (Afficher l'état du réseau et les tâches) sous la section **Network and Internet** (Réseau et Internet).)
3. Dans le menu situé sur la partie gauche de la fenêtre, sélectionnez la ligne Change adapter settings (Modifier les paramètres de l'adaptateur).
4. Dans la fenêtre ouverte, cliquez avec le bouton droit sur l'icône Wireless Network Connection (Connexion réseau sans fil) appropriée. Assurez-vous que votre adaptateur Wi-Fi est activé, puis sélectionnez la ligne Properties (Propriétés) dans le menu affiché.
5. Dans la fenêtre Wireless Network Connection Properties (Propriétés de la connexion réseau sans fil), sous l'onglet Networking (Mise en réseau), sélectionnez la ligne Internet Protocol Version 4 (TCP/IPv4) (Protocole Internet version 4 (TCP/IPv4)). Cliquez sur le bouton Properties (Propriétés).
6. Assurez-vous que les options Obtain an IP address automatically (Obtenir une adresse IP automatiquement) et Obtain DNS server address automatically (Obtenir l'adresse du serveur DNS automatiquement) des boutons radio sont sélectionnées. Cliquez sur le bouton OK (OK).

7. Cliquez sur le bouton OK (OK) dans la fenêtre des propriétés de connexion.
8. Pour ouvrir la liste des réseaux sans fil disponibles, sélectionnez l'icône de la connexion réseau sans fil et cliquez sur le bouton Connect To (Connecter) ou cliquez avec le bouton gauche sur l'icône réseau dans la zone de notification située sur le côté droit de la barre des tâches.

9. Dans la fenêtre ouverte, dans la liste des réseaux sans fil disponibles, sélectionnez le réseau sans fil DIR-615 et cliquez sur le bouton Connect (Connecter).

10. Dans la fenêtre ouverte, saisissez la clé réseau (voir le code PIN WPS sur l'étiquette code-barres située sur le panneau inférieur de l'appareil) dans le champ Security key (Clé de sécurité) et cliquez sur le bouton OK (OK).
11. Attendez environ 20 à 30 secondes. Une fois la connexion établie, l'icône réseau sera affichée comme une échelle de niveau de signal.

Si vous effectuez la configuration initiale du routeur via une connexion Wi-Fi, notez qu'immédiatement après avoir modifié les paramètres sans fil par défaut du routeur, vous devrez reconfigurer la connexion sans fil en utilisant les nouveaux paramètres spécifiés.

Obtention automatique d'une adresse IP et connexion au réseau sans fil (OS Windows 10)

1. Cliquez sur le bouton Start (Démarrer) et accédez à la fenêtre Settings (Paramètres).
2. Sélectionnez la section Network & Internet (Réseau et Internet).
3. Dans la section Change your network settings (Modifier les paramètres de votre réseau), sélectionnez la ligne Change adapter options (Modifier les options de l'adaptateur).
4. Dans la fenêtre ouverte, cliquez avec le bouton droit sur l'icône Wireless Network Connection (Connexion réseau sans fil) appropriée. Assurez-vous que votre adaptateur Wi-Fi est activé, puis sélectionnez la ligne Properties (Propriétés) dans le menu affiché.
5. Dans la fenêtre Wireless Network Connection Properties (Propriétés de la connexion réseau sans fil), sous l'onglet Networking (Mise en réseau), sélectionnez la ligne Internet Protocol Version 4 (TCP/IPv4) (Protocole Internet version 4 (TCP/IPv4)). Cliquez sur le bouton Properties (Propriétés).
6. Assurez-vous que les options Obtain an IP address automatically (Obtenir une adresse IP automatiquement) et Obtain DNS server address automatically (Obtenir l'adresse du serveur DNS automatiquement) des boutons radio sont sélectionnées. Cliquez sur le bouton OK (OK).

7. Cliquez sur le bouton Close (Fermer) dans la fenêtre des propriétés de connexion.
8. Pour ouvrir la liste des réseaux sans fil disponibles, sélectionnez l'icône de la connexion réseau sans fil et cliquez sur le bouton Connect To (Connecter) ou cliquez avec le bouton gauche sur l'icône réseau dans la zone de notification située sur le côté droit de la barre des tâches.

9. Dans la fenêtre ouverte, dans la liste des réseaux sans fil disponibles, sélectionnez le réseau sans fil DIR-615 et cliquez sur le bouton Connect (Connecter).

10. Dans la fenêtre ouverte, saisissez la clé réseau (voir le code PIN WPS sur l'étiquette code-barres située sur le panneau inférieur de l'appareil) dans le champ Security key (Clé de sécurité) et cliquez sur le bouton Next (Suivant).
11. Autorisez ou interdisez la détection de votre PC par d'autres appareils sur ce réseau (Yes/No (Oui/Non)).

12. Attendez environ 20 à 30 secondes. Une fois la connexion établie, l'icône réseau sera affichée comme un point avec des lignes courbes indiquant le niveau de signal.

Si vous effectuez la configuration initiale du routeur via une connexion Wi-Fi, notez qu'immédiatement après avoir modifié les paramètres sans fil par défaut du routeur, vous devrez reconfigurer la connexion sans fil en utilisant les nouveaux paramètres spécifiés.

CONFIGURER LE ROUTEUR

Connexion à l'interface Web

Lancez un navigateur Web. Dans la barre d'adresse du navigateur Web, saisissez le nom de domaine du routeur (par défaut, dlinkrouter.local) avec un point à la fin et appuyez sur la touche Enter (Entrée). Vous pouvez également saisir l'adresse IP de l'appareil (par défaut, 192.168.0.1).

Si l'erreur "The page cannot be displayed" (La page ne peut pas être affichée) (ou "Unable to display the page" (Impossible d'afficher la page)/"Could not connect to remote server" (Impossible de se connecter au serveur distant)) apparaît lors de la connexion à l'interface Web du routeur, assurez-vous que vous avez correctement connecté le routeur à votre ordinateur.
Si l'appareil n'a pas été configuré précédemment ou si les paramètres par défaut ont été restaurés, après l'accès à l'interface Web, l'Assistant de configuration s'ouvre (voir la section Setup Wizard (Assistant de configuration)).

Si vous avez configuré l'appareil précédemment, après l'accès à l'interface Web, la page de connexion s'ouvre. Saisissez le nom d'utilisateur (admin) dans le champ Username et le mot de passe que vous avez spécifié dans le champ Password, puis cliquez sur le bouton LOGIN (CONNEXION).

Si vous saisissez un mot de passe erroné plusieurs fois, l'interface Web sera bloquée pendant un certain temps. Veuillez attendre une minute et ressaisir le mot de passe que vous avez spécifié.

La page Home (Accueil) affiche l'état actuel du routeur sous la forme d'un diagramme interactif. Vous pouvez cliquer sur chaque icône pour afficher des informations sur chaque partie du réseau en bas de l'écran.

L'interface Web du routeur est multilingue. Vous pouvez sélectionner la langue souhaitée lors de la configuration initiale de l'interface Web du routeur ou dans la section Management/Administration (Gestion/Administration) du menu.
D'autres paramètres du routeur sont disponibles dans le menu en haut de la page. Accédez à la section pertinente et sélectionnez la page souhaitée ou exécutez l'assistant dans la section Settings/Setup Wizard (Paramètres/Assistant de configuration).

Assistant de configuration

Pour lancer l'Assistant de configuration, accédez à la section Paramètres/Assistant de configuration.

Cliquez sur le bouton OK (OK) et attendez que les paramètres d'usine par défaut soient restaurés. Cliquez ensuite sur le bouton START (Démarrer).

Si l'appareil n'a pas été configuré précédemment ou si les paramètres par défaut ont été restaurés, l'Assistant de configuration démarre automatiquement lors de l'accès à l'interface web ou lors de l'ouverture d'un site web sur Internet.

1. Cliquez sur YES (Oui) pour conserver la langue actuelle de l'interface web ou cliquez sur NO (Non) pour sélectionner une autre langue.

2. Sur la page suivante, cliquez sur le bouton CONTINUE (Continuer).

Sélection du mode de fonctionnement

Sélectionnez le mode de fonctionnement souhaité et cliquez sur le bouton NEXT (Suivant).

Routeur

Afin de connecter votre appareil à un FAI filaire, sur la page Mode de l'appareil, dans la liste Méthode de connexion, sélectionnez la valeur Connexion filaire. Ensuite, dans la liste Mode de fonctionnement, sélectionnez la valeur Routeur. Dans ce mode, vous pouvez configurer une connexion WAN, définir vos propres paramètres pour le réseau sans fil, configurer les ports LAN pour connecter un décodeur (STB) ou un téléphone VoIP, et définir votre propre mot de passe pour accéder à l'interface web de l'appareil.

Afin de connecter votre appareil à un FAI sans fil (WISP), sur la page Mode de l'appareil, dans la liste Méthode de connexion, sélectionnez la valeur Wi-Fi. Ensuite, dans la liste Mode de fonctionnement, sélectionnez la valeur Répéteur WISP. Dans ce mode, vous pouvez connecter votre appareil à un autre point d'accès, configurer une connexion WAN, définir vos propres paramètres pour le réseau sans fil, et définir votre propre mot de passe pour accéder à l'interface web de l'appareil.

Point d'accès ou Répéteur

Afin de connecter votre appareil à un routeur filaire pour ajouter un réseau sans fil au réseau local existant, sur la page Mode de l'appareil, dans la liste Méthode de connexion, sélectionnez la valeur Connexion filaire. Ensuite, dans la liste Mode de fonctionnement, sélectionnez la valeur Point d'accès. Dans ce mode, vous pouvez modifier l'adresse IP LAN, définir vos propres paramètres pour le réseau sans fil, et définir votre propre mot de passe pour accéder à l'interface web de l'appareil.
Afin de connecter votre appareil à un routeur sans fil pour étendre la portée du réseau sans fil existant, sur la page Mode de l'appareil, dans la liste Méthode de connexion, sélectionnez la valeur Wi-Fi. Ensuite, dans la liste Mode de fonctionnement, sélectionnez la valeur Répéteur. Dans ce mode, vous pouvez modifier l'adresse IP LAN, connecter votre appareil à un autre point d'accès, définir vos propres paramètres pour le réseau sans fil, et définir votre propre mot de passe pour accéder à l'interface web de l'appareil.
Afin de permettre aux PC filaires connectés à votre appareil d'accéder au réseau d'un routeur sans fil, sur la page Mode de l'appareil, dans la liste Méthode de connexion, sélectionnez la valeur Wi-Fi. Ensuite, dans la liste Mode de fonctionnement, sélectionnez la valeur Client. Dans ce mode, vous pouvez modifier l'adresse IP LAN, connecter votre appareil à un autre point d'accès, et définir votre propre mot de passe pour accéder à l'interface web de l'appareil.

Modification de l'adresse IP LAN IPv4

Cette étape de configuration est disponible pour les modes Point d'accès, Répéteur et Client.

1. Sélectionnez l'option Obtention automatique de l'adresse IPv4 pour permettre au DIR-615 d'obtenir automatiquement l'adresse IP LAN IPv4.
2. Dans le champ Nom d'hôte, vous devez spécifier un nom de domaine du routeur que vous pourrez utiliser pour accéder à l'interface web après avoir terminé l'Assistant. Entrez un nouveau nom de domaine du routeur se terminant par .local ou laissez la valeur suggérée par le routeur.
   Afin d'accéder à l'interface web en utilisant le nom de domaine, dans la barre d'adresse du navigateur web, entrez le nom du routeur avec un point à la fin.
   Si vous souhaitez attribuer manuellement l'adresse IP LAN IPv4 pour le DIR-615, ne cochez pas la case Obtention automatique de l'adresse IPv4 et remplissez les champs Adresse IP, Masque de sous-réseau, Nom d'hôte et, si nécessaire, le champ Adresse IP de la passerelle. Assurez-vous que l'adresse attribuée ne coïncide pas avec l'adresse IP LAN IPv4 du routeur auquel votre appareil se connecte.

3. Cliquez sur le bouton NEXT (Suivant).

Client Wi-Fi

Cette étape de configuration est disponible pour les modes Répéteur WISP, Répéteur et Client.

1. Sur la page Client Wi-Fi, cliquez sur le bouton WIRELESS NETWORKS (Réseaux sans fil) et sélectionnez le réseau auquel vous souhaitez vous connecter dans la fenêtre ouverte. Lorsque vous sélectionnez un réseau, les champs Nom du réseau (SSID) et BSSID sont remplis automatiquement.
   Si vous ne trouvez pas le réseau souhaité dans la liste, cliquez sur l'icône UPDATE LIST (Mettre à jour la liste) ().
2. Si un mot de passe est nécessaire pour se connecter au réseau sélectionné, remplissez le champ correspondant. Cliquez sur l'icône Show (Afficher) () pour afficher le mot de passe saisi.

   Si vous vous connectez à un réseau caché, entrez le nom du réseau dans le champ Nom du réseau (SSID). Ensuite, sélectionnez la valeur souhaitée dans la liste Authentification réseau et, si nécessaire, entrez le mot de passe dans le champ correspondant.
3. Cliquez sur le bouton NEXT (Suivant).

Configuration de la connexion WAN

Cette étape de configuration est disponible pour les modes Routeur et Répéteur WISP.
Vous devez configurer votre connexion WAN conformément aux données fournies par votre fournisseur d'accès Internet (FAI). Assurez-vous d'avoir obtenu toutes les informations nécessaires avant de configurer votre connexion. Sinon, contactez votre FAI.

1. Sur la page Type de connexion Internet, cliquez sur le bouton SCAN (Scanner) (disponible uniquement pour le mode Routeur) pour spécifier automatiquement le type de connexion utilisé par votre FAI ou sélectionnez manuellement la valeur souhaitée dans la liste Type de connexion.
   IPv4 statique : Remplissez les champs suivants : Adresse IP, Masque de sous-réseau, Adresse IP de la passerelle et Adresse IP DNS.

   IPv6 statique : Remplissez les champs suivants : Adresse IP, Préfixe, Adresse IP de la passerelle et Adresse IP DNS.

   PPPoE, IPv6 PPPoE, PPPoE Dual Stack, PPPoE + IP dynamique (PPPoE Double accès) : Entrez les données d'autorisation fournies par votre FAI (le nom d'utilisateur (login) dans le champ Nom d'utilisateur et le mot de passe dans le champ Mot de passe). Cliquez sur l'icône Show (Afficher) () pour afficher le mot de passe saisi. Si l'autorisation n'est pas requise, cochez la case Sans autorisation.

   PPPoE + IP statique (PPPoE Double accès) : Entrez les données d'autorisation fournies par votre FAI (le nom d'utilisateur (login) dans le champ Nom d'utilisateur et le mot de passe dans le champ Mot de passe). Cliquez sur l'icône Show (Afficher) () pour afficher le mot de passe saisi. Si l'autorisation n'est pas requise, cochez la case Sans autorisation. Remplissez également les champs suivants : Adresse IP, Masque de sous-réseau, Adresse IP de la passerelle et Adresse IP DNS.

   PPTP + IP dynamique ou L2TP + IP dynamique : Entrez les données d'autorisation fournies par votre FAI (le nom d'utilisateur (login) dans le champ Nom d'utilisateur et le mot de passe dans le champ Mot de passe). Cliquez sur l'icône Show (Afficher) () pour afficher le mot de passe saisi. Si l'autorisation n'est pas requise, cochez la case Sans autorisation. Dans le champ Adresse du serveur VPN, entrez l'adresse IP ou l'URL du serveur d'authentification PPTP ou L2TP.

   PPTP + IP statique ou L2TP + IP statique : Entrez les données d'autorisation fournies par votre FAI (le nom d'utilisateur (login) dans le champ Nom d'utilisateur et le mot de passe dans le champ Mot de passe). Cliquez sur l'icône Show (Afficher) () pour afficher le mot de passe saisi. Si l'autorisation n'est pas requise, cochez la case Sans autorisation. Dans le champ Adresse du serveur VPN, entrez l'adresse IP ou l'URL du serveur d'authentification PPTP ou L2TP. Remplissez également les champs suivants : Adresse IP, Masque de sous-réseau, Adresse IP de la passerelle et Adresse IP DNS.

2. Si votre FAI utilise la liaison d'adresses MAC, cochez la case Cloner l'adresse MAC de votre appareil.
3. Si l'accès Internet est fourni via un canal VLAN, cochez la case Utiliser VLAN et remplissez le champ ID VLAN.

4. Cliquez sur le bouton NEXT (Suivant).

Configuration du réseau sans fil

Cette étape de configuration est disponible pour les modes Routeur, Point d'accès, Répéteur WISP et Répéteur.

1. Sur la page Réseau sans fil 2.4 GHz, dans le champ Nom du réseau, spécifiez votre propre nom pour le réseau sans fil ou laissez la valeur suggérée par le routeur.
2. Dans le champ Mot de passe, spécifiez votre propre mot de passe pour accéder au réseau sans fil ou laissez la valeur suggérée par le routeur (PIN WPS de l'appareil, voir l'étiquette code-barres).
3. Si le routeur est utilisé comme client Wi-Fi, vous pouvez spécifier les mêmes paramètres de réseau sans fil que ceux spécifiés pour le réseau auquel vous vous connectez. Pour ce faire, cliquez sur le bouton USE (Utiliser) (disponible uniquement pour les modes Répéteur WISP et Répéteur).
4. Vous pouvez restaurer les paramètres du réseau sans fil spécifiés avant la réinitialisation aux paramètres d'usine. Pour ce faire, cliquez sur le bouton RESTORE (Restaurer).

5. Si vous souhaitez créer un réseau sans fil supplémentaire isolé de votre réseau LAN, cochez la case Activer le réseau invité (disponible uniquement pour les modes Routeur et Répéteur WISP).

6. Dans le champ Nom du réseau, spécifiez votre propre nom pour le réseau sans fil invité ou laissez la valeur suggérée par le routeur.
7. Si vous souhaitez créer un mot de passe pour accéder au réseau sans fil invité, décochez la case Réseau ouvert et remplissez le champ Mot de passe.
8. Si vous souhaitez limiter la bande passante du réseau sans fil invité, cochez la case Activer le façonnage et remplissez le champ Façonnage.
9. Cliquez sur le bouton NEXT (Suivant).

Configuration des ports LAN pour IPTV/VoIP

Cette étape de configuration est disponible pour le mode Routeur.

1. Sur la page IPTV, cochez la case Un décodeur (STB) est-il connecté à l'appareil.

2. Sélectionnez un port LAN libre pour connecter votre décodeur.
3. Si le service IPTV est fourni via un canal VLAN, cochez la case Utiliser l'ID VLAN et remplissez le champ ID VLAN.
4. Cliquez sur le bouton NEXT (Suivant).
5. Sur la page VoIP, cochez la case Un téléphone IP est-il connecté à l'appareil.

6. Sélectionnez un port LAN libre pour connecter votre téléphone IP.
7. Si le service VoIP est fourni via un canal VLAN, cochez la case Utiliser l'ID VLAN et remplissez le champ ID VLAN.
8. Cliquez sur le bouton NEXT (Suivant).

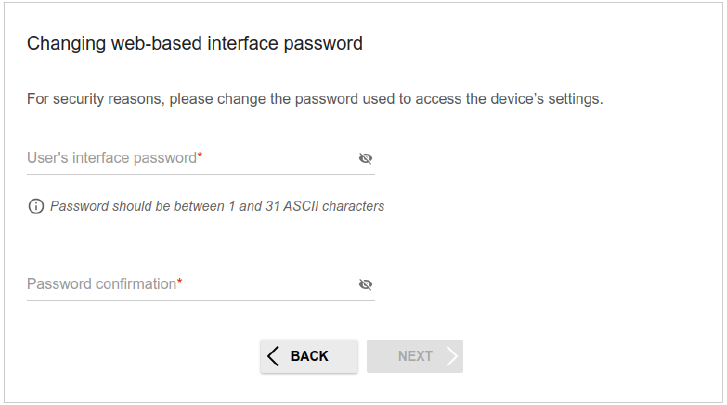

Modification du mot de passe de l'interface web

Sur cette page, vous devez modifier le mot de passe administrateur par défaut. Pour ce faire, entrez un nouveau mot de passe dans les champs Mot de passe de l'interface utilisateur et Confirmation du mot de passe. Vous pouvez définir n'importe quel mot de passe sauf admin. Utilisez des chiffres, des lettres latines (majuscules et/ou minuscules) et d'autres caractères disponibles dans la disposition du clavier américain.¹

1. 0-9, A-Z, a-z, space, !"#$%&'()*+,-./:;<=>?@[\]^_'{|}~.

Retenez ou notez le nouveau mot de passe du compte administrateur. En cas de perte du nouveau mot de passe, vous ne pourrez accéder aux paramètres du routeur qu'après avoir restauré les paramètres d'usine par défaut via le bouton matériel WPS/RESET. Cette procédure effacera tous les paramètres que vous avez configurés pour votre routeur.
Cliquez sur le bouton NEXT (Suivant).
Sur la page suivante, vérifiez tous les paramètres que vous venez de spécifier.
Vous pouvez également enregistrer un fichier texte avec les paramètres définis par l'Assistant sur votre PC. Pour ce faire, cliquez sur le bouton SAVE CONFIGURATION FILE (Enregistrer le fichier de configuration) et suivez les instructions de la boîte de dialogue qui apparaît.
Pour terminer l'Assistant, cliquez sur le bouton APPLY (Appliquer). Le routeur appliquera les paramètres, redémarrera si nécessaire, et vérifiera la connexion Internet si l'Assistant a configuré une connexion WAN.

Configuration du réseau local

1. Accédez à la page Settings/Network.
2. Si nécessaire, modifiez l'adresse IPv4 de l'interface LAN du routeur et le masque du sous-réseau local. Pour ce faire, cliquez sur l'onglet IPv4 et spécifiez les valeurs requises dans les champs IP address et Mask dans la section Local IP Address.

3. Si nécessaire, spécifiez votre propre adresse IPv6 de l'interface LAN du routeur. Pour ce faire, cliquez sur l'onglet IPv6 et sélectionnez la valeur Static dans la liste déroulante Mode of local IPv6 address assignment dans la section Local IPv6 Address. Ensuite, spécifiez les valeurs requises dans les champs IPv6 address et Prefix.

4. Attribution d'adresses IPv4. Par défaut, le serveur DHCP intégré du routeur attribue des adresses IPv4 aux appareils du LAN. Si vous souhaitez attribuer manuellement des adresses IPv4, désactivez le serveur DHCP (cliquez sur l'onglet IPv4 et sélectionnez la valeur Disable dans la liste déroulante Mode of dynamic IP address assignment dans la section Dynamic IP Addresses).

5. Attribution d'adresses IPv6. Par défaut, les appareils du LAN s'attribuent automatiquement des adresses IPv6 (la valeur Stateless est sélectionnée dans la liste déroulante Mode of dynamic IPv6 address assignment dans la section Dynamic IPv6 Addresses sur l'onglet IPv6). Si les appareils du LAN ne prennent pas en charge l'autoconfiguration d'adresses IPv6, utilisez le serveur DHCPv6 intégré du routeur (sélectionnez la valeur Stateful dans la liste déroulante Mode of dynamic IPv6 address assignment). Si vous souhaitez attribuer manuellement des adresses IPv6 aux appareils du LAN, sélectionnez la valeur Disable dans la liste déroulante Mode of dynamic IPv6 address assignment.

6. Après avoir spécifié les paramètres requis sur la page Settings/Network, cliquez sur le bouton APPLY (Appliquer).

SPÉCIFICATIONS^*

* Les caractéristiques de l'appareil sont sujettes à modification sans préavis. Pour les dernières versions du micrologiciel et la documentation pertinente, visitez www.dlink.com.

RÈGLES ET CONDITIONS DE SÉCURITÉ

Veuillez lire attentivement cette section avant l'installation et le raccordement de l'appareil. Assurez-vous que l'adaptateur secteur et les câbles ne sont pas endommagés. L'appareil doit être utilisé uniquement comme prévu, conformément aux documents.
L'appareil est destiné à être utilisé dans des zones sèches, propres, sans poussière et bien ventilées, avec une humidité normale, à l'écart des sources de chaleur importantes. N'utilisez pas l'appareil à l'extérieur ou dans des zones à forte humidité. Ne placez pas d'objets étrangers sur l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. La température ambiante près de l'appareil et la température à l'intérieur du boîtier de l'appareil doivent être comprises entre 0 °C et +40 °C.
Utilisez uniquement l'adaptateur secteur fourni avec l'appareil. Ne branchez pas l'adaptateur si son boîtier ou son câble est endommagé. Branchez l'adaptateur uniquement dans des prises électriques en état de fonctionnement dont les paramètres sont indiqués sur l'adaptateur.
N'ouvrez pas le boîtier de l'appareil ! Débranchez l'appareil avant de le dépoussiérer et de le nettoyer. Utilisez un chiffon humide pour nettoyer l'appareil. N'utilisez pas de nettoyants liquides/aérosols ni de dispositifs de nettoyage magnétiques/statiques. Empêchez l'humidité de pénétrer dans l'appareil ou l'adaptateur secteur.
La durée de vie de l'appareil est de 2 ans.

SUPPORT TECHNIQUE

Vous pouvez trouver les mises à jour logicielles et la documentation utilisateur sur notre site web. D-Link offre à ses clients un support gratuit pendant la période de garantie du produit.
Les clients peuvent contacter le groupe de support technique par téléphone ou par e-mail/Internet.
POUR LES NUMÉROS DE TÉLÉPHONE ET LES ADRESSES DES BUREAUX D-LINK DANS LE MONDE ENTIER, VISITEZ www.dlink.com
