Manuel d'extension GigRig G3
INTRODUCTION

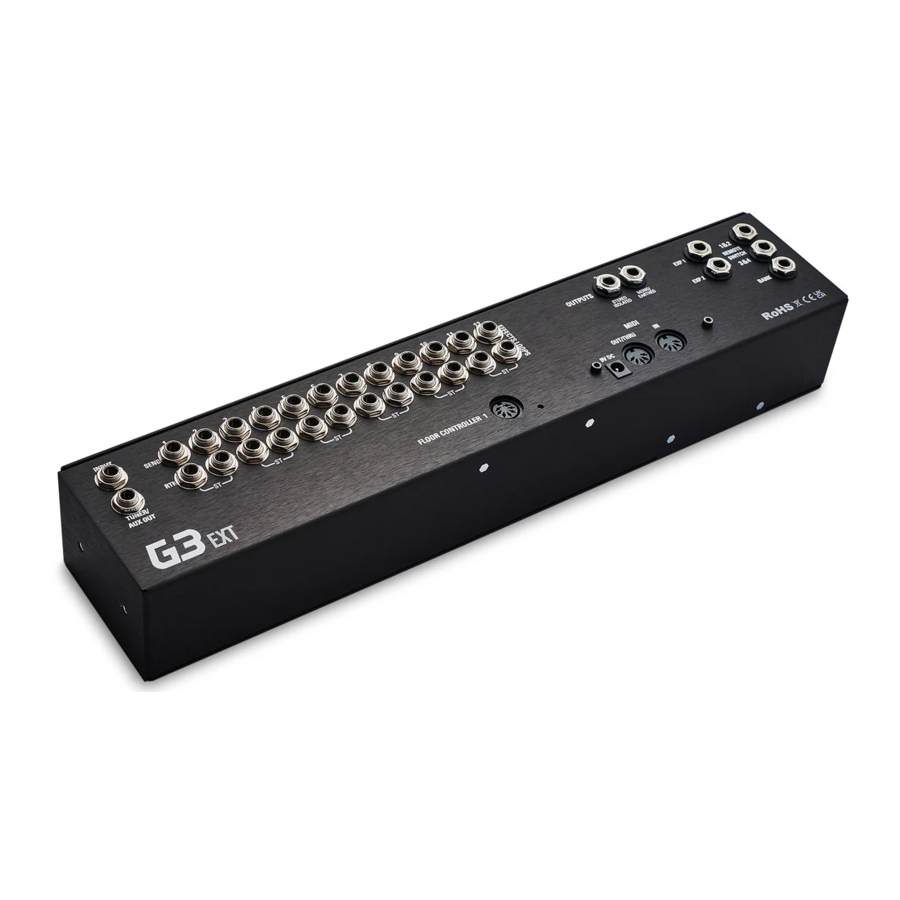

Le G3 EXT KIT de GigRig vous permet de séparer la section audio du G3 du contrôleur au pied, vous offrant une plus grande flexibilité dans votre configuration. Vous pouvez placer le contrôleur au pied sur scène devant vous, tout en positionnant la section audio dans un rack, sur votre pédalier hors scène, ou derrière vos amplis.

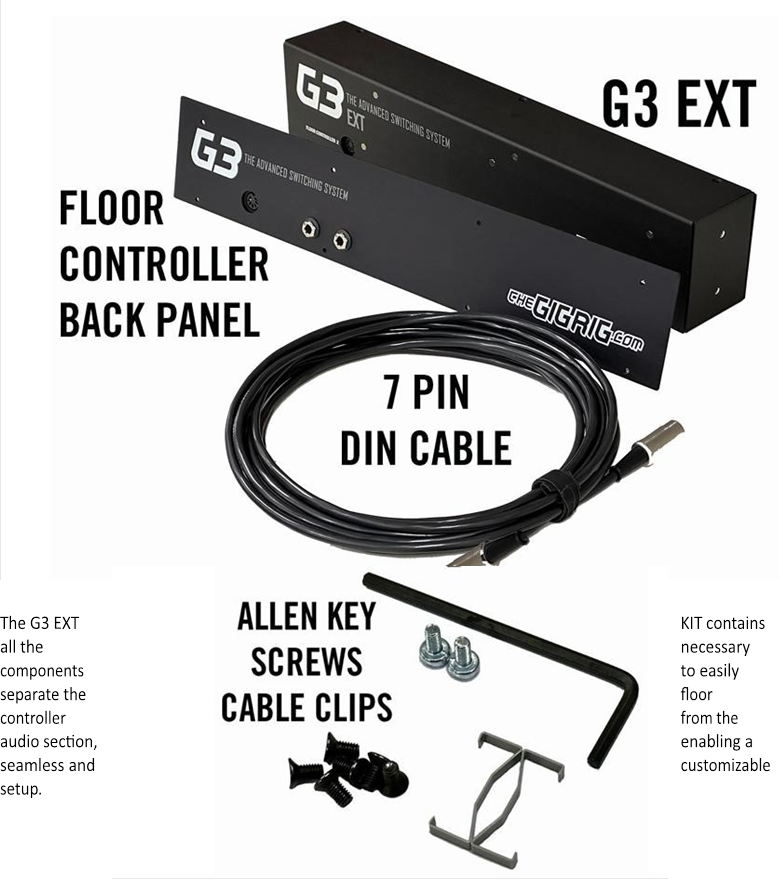

Ce qui est inclus :
ASSEMBLAGE
Regardez la vidéo associée à ce manuel pour comprendre comment assembler le Kit d'extension. La vidéo d'assemblage est ici - https://youtu.be/sRbKSpte9Kk.
Il est important de suivre chaque étape de ces instructions afin de garantir que votre G3 Ext Kit fonctionne parfaitement.
Les horodatages ci-dessous correspondent à la vidéo d'assemblage
0:00 Intro
0:23 Déballage, ce qui est inclus
0:44 Dévisser les 8 vis hexagonales du panneau avant
1:06 Dévisser les 2 vis hexagonales de chaque côté du G3
1:11 Dévisser la rangée supérieure de 4 vis hexagonales à l'arrière du G3
1:21 Soulever le panneau supérieur
1:30 Dévisser le câble plat qui connecte le panneau supérieur à la carte mère. Dévisser le clip du câble avant de retirer le câble
1:45 Dévisser le clip à l'autre extrémité du câble et le retirer de la carte mère
1:54 Retirer le câble d'accordeur rouge/noir de la carte mère
2:00 Incliner l'unité vers l'avant et retirer la rangée inférieure de 4 vis hexagonales du panneau arrière
2:16 Déconnecter le panneau arrière de la base en déconnectant les 2 derniers câbles plats de la carte mère
2:52 Retirer la carte mère de la base du G3 en dévissant les 4 vis
3:16 Séparer la carte arrière de la structure métallique du panneau arrière en dévissant tous les écrous du panneau arrière. Douille de 13 mm, si nécessaire
3:45 Mettre de côté la plaque métallique du panneau arrière
3:56 Connecter la carte arrière au panneau arrière du Kit d'extension
4:00 Plier le grand câble plat comme indiqué dans la vidéo
4:30 Étendre les 2 petits câbles plats de la carte mère loin de la structure métallique et insérer la carte de circuit imprimé arrière
4:50 Des rondelles métalliques sur les écrous sont utilisées de l'Input/Aux au Send/Return loop 12 (côté gauche)
4:50 Des rondelles d'isolation en plastique noir et des écrous des Outputs aux Remote Switches (côté droit)
5:40 Fixer la carte mère au panneau avant du Kit d'extension en utilisant les vis de la plaque de base du G3
6:25 Connecter les câbles plats à la carte mère dans l'ordre suivant ;
6:33 Connecter le câble d'accordeur noir/rouge à la carte mère
6:40 Connecter le petit câble plat qui se trouve sous le grand câble plat, en s'assurant que le clip du câble est en place
6:55 Connecter l'autre petit câble plat en rapprochant le panneau avant de la carte mère. Terminer avec le clip du câble
7:05 Connecter le grand câble plat et terminer avec le clip
7:20 Connecter les sections avant et arrière avec les vis fournies
8:00 Assembler la section du contrôleur au pied
8:10 Connecter le panneau arrière du contrôleur au pied à la base du G3 en vissant la carte de circuit imprimé de la pédale d'expression à la base
8:30 Utiliser 4 vis hexagonales pour connecter le panneau arrière à la base du G3
8:45 Connecter le câble plat de la carte supérieure/interrupteur au pied en terminant avec le clip
9:00 Connecter le panneau avant/interrupteur au pied à la base du contrôleur au pied G3 avec des vis hexagonales
9:40 Fixer le panneau avant au contrôleur au pied
10:00 Connecter l'EXT KIT au contrôleur au pied avec le câble DIN à 7 broches fourni
10:05 Alimenter l'EXT KIT
FAQ
Q. Comment puis-je connecter cela à un rack ?
R. Le Kit d'extension se monte sur un tiroir de rack à fond plat. La base du rack doit avoir une mesure interne d'au moins 413 mm.
Q. Puis-je contrôler l'EXT KIT depuis un contrôleur MIDI ?
R. Non. Le connecteur DIN à 7 broches n'utilise pas le MIDI pour communiquer entre les deux sections, il utilise quelque chose d'entièrement différent, donc essayer d'utiliser uniquement l'EXT KIT avec un contrôleur MIDI différent ne fonctionnera pas. Vous pouvez connecter le MIDI à l'entrée MIDI de l'unité de commande au pied et l'utiliser de cette manière, mais pas directement à l'EXT KIT.

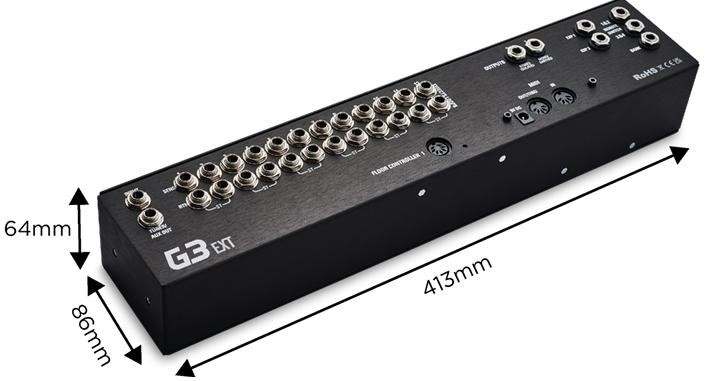

DIMENSIONS
GARANTIE
The GigRig garantit que le produit est exempt de défauts de matériaux et de fabrication pour une période de 2 ans à compter de la date d'achat originale.
Fabricant : The GigRig Ltd, Unit 15 Whitehill Industrial Pk, Royal Wootton Bassett, SN4 7DB
Représentant autorisé : EAS - Mustamäe tee 50, 10621 Tallinn, Estonia
Pour usage intérieur uniquement. Tenir à l'écart de l'eau. Tenir hors de portée des enfants.
