Manuel du GigRig Quartermaster
Introduction

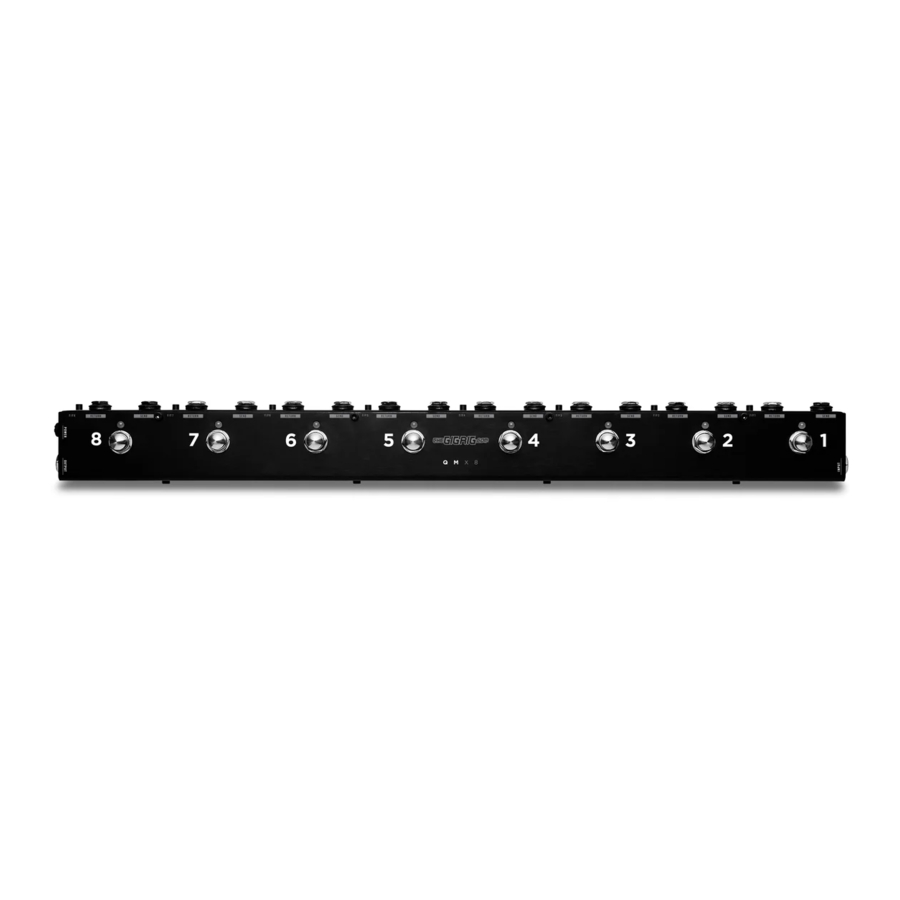

Le QMX est un looper true bypass qui aidera à maintenir votre signal de guitare en contournant tout effet inutilisé. Au cœur du QuarterMaster QMX se trouvent des boucles True Bypass, activées en appuyant sur nos propres footswitches OptoKick en acier inoxydable conçus sur mesure.
Boucles True Bypass
Le looper QMX ne fait passer aucun signal de guitare à travers des commutateurs au pied mécaniques peu fiables.
Lorsque le voyant d'état est éteint, le signal de guitare est envoyé via un relais true bypass directement à la sortie.
Lorsque le footswitch est enfoncé, la ou les pédales situées dans la boucle Send (SND) et Return (RTN) seront ajoutées au chemin du signal.
Si une boucle QMX est inutilisée, elle ne coupera pas votre signal.
Mode Flip Flop
Il existe deux modes différents au sein du QMX. À gauche de chaque retour de boucle, vous verrez un petit bouton-poussoir. Lorsque le bouton-poussoir est en position OUT (sorti), votre QMX fonctionnera comme un looper d'effets standard. Ce mode est indiqué par une LED BLEUE. Les boucles ne se désengageront que lorsque le footswitch de la boucle sera enfoncé une seconde fois. Enfoncer le bouton IN (entré) activera le mode 'FLIP/FLOP'. Ceci est indiqué par une LED ROUGE. Cela vous permet de basculer (FLIP/FLOP) entre tous les autres footswitches également dans ce mode.
Cela signifie que vous pouvez engager une autre boucle et désactiver la boucle précédente, sans avoir à appuyer une seconde fois sur le premier footswitch.
LIEN VERS LA VIDÉO DU MODE FLIP FLOP
Les footswitches en mode normal (LED BLEUE) ne seront pas affectés par les footswitches activés en mode FLIP/FLOP.
Exigences d'Alimentation
9V DC. Minimum de 50mA par boucle requis pour un fonctionnement correct.
Un courant insuffisant (mA) entraînera une perte de fonction. Nous recommandons d'utiliser le système d'alimentation modulaire The GigRig Generator/ Modular Power Supply System/ Gen-X-14.
Les exigences d'alimentation pour chaque unité sont :
QMX2 : 9V/100mA
QMX8 : 9V/400mA
QMX4 : 9V/200mA
QMX6 : 9V/300mA
QMX10 : 9V/500mA
FLIP/FLOP'
Prise de Retour Accordeur
La prise incluse avec votre QuarterMaster est une prise court-circuitée que vous pouvez utiliser pour transformer une boucle true bypass standard en une option d'envoi d'accordeur silencieux. Pour ce faire, branchez la sortie (send) de la boucle que vous souhaitez utiliser comme boucle d'accordeur silencieux à l'entrée de votre accordeur, et branchez la prise dans le retour (return) de la même boucle. Lorsque vous engagez le footswitch de la boucle, votre signal sera envoyé à l'entrée de l'accordeur, et la prise jack de court-circuit coupera le signal de retour.
GARANTIE
The GigRig garantit que le produit est exempt de défauts de matériaux et de fabrication pour une période de 2 ans à compter de la date d'achat originale.
Fabricant : The GigRig Ltd, Unit 15 Whitehill Industrial Pk, Royal Wootton Bassett, SN4 7DB
Représentant Autorisé : EAS - Mustamäe tee 50, 10621 Tallinn, Estonie
Pour usage intérieur uniquement. Tenir à l'écart de l'eau. Tenir hors de portée des enfants.
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger Manuel du GigRig Quartermaster
